Befestigen eines verzogenen Hals mit Kohlefaser

Ausgabe 273 20. Oktober 2016

Dieser early-50ern Harmony StratoTone hat keinen Halsstab und der Hals ist verzerrt. Dan Erlewine repariert es durch die Installation von Karbonfaser-Hals. In der Woche nach der Reparatur kam ein weiteres kupferfarbenes StratoTone mit dem gleichen Problem ins Spiel!

Video-Transkription

[auf dem Bildschirm steht: Stewart-MacDonald Trade Secrets! Dan Erlewine Guitar Repairman, Autor]

Keine Halsstab? Machen Sie einen!

Dan Erlewine: Ein Freund und Kunde namens Nick konnte diesem eBay-Spezial nicht widerstehen. Es ist eine 1954 Harmony H-44 Stratotone Gitarre. Als er jedoch ankam, stellte er fest, dass der Hals, der keine Halsstab hat, die man einstellen kann, oder jede Verstärkung darin, so nach oben verzogen war, dass er es nicht spielen konnte, außer mit der schieben und er spielt keine schieben. Nun, er sprach mit dem Verkäufer und der Verkäufer gab ihm etwas Geld zurück, genug, um dies richtig zu korrigieren. Und genau das werde ich tun. Ich denke, ihr werdet diese Gitarre lieben.

Ich liebe diese kleine akustische Steg. Das ist es, Miniatur. Es ist ähnlich wie jedes der flachen Oberteile, die sie damals hergestellt haben, preiswerte mit dem Metall-Tail-Stück. Es gab also keine Steg oder Klebearbeiten, so nichts. Und es ist kein Gold-Top, sondern ein Kupfer-Top. Kupfer überall. Und es hat einen einteiligen Hals, der den ganzen Korpus durchzieht, also ist es der Hals. Diese Flügel sind aufgeklebt. Ich bin neugierig, was für ein Holz das ist. Am Kopfplatte ist es sehr nukleares Alter. Schaut euch das an. Sie haben das Atom mit der Musiknotiz und Stratoton. Das geht Stratocaster voraus, weil diese von '51 bis '57 hergestellt wurden. Ritchie Valens, berühmt für La Bamba, spielte diese Gitarre [auf dem Bildschirm steht: „La Bamba“ wurde in Rollling Stones 500 Greatest Songs of All Time aufgeführt]. Sie sehen sie online und sehen sie damit. Und ich denke, Harmony hat vor ein paar Jahren das Richie Valens Signaturmodell H-44 neu herausgebracht, so etwas. Das war das Echte.

Die perfekte Lösung

In den frühen Fünfzigern. Viele der preiswerten Gitarren hatten vor allem keine Strangstangen, nicht verstellbar, nicht einmal eine Verstärkung. Die kleinen billigen Gitarren wie diese, sie vertrauten dem Holz, das es hält, und haben daher nichts hineingelegt. Ich werde das Brett entfernen und steife Carbonfaser am Hals hinunterlegen, mit Epoxidharz einlegen und dann das Brett wieder aufsetzen. Kohlefaser ist wirklich stark [auf dem Bildschirm steht: Carbon Fiber Hals Rods - stewmac.com]. Das kann man kaum biegen. Ihr könnt es auf diese Weise ein wenig beugen, aber ich stehe es so auf, zwei davon, und das wird den Hals wirklich versteifen. Also zuerst muss ich das Brett ablegen. Auf der Problemseite ist die Binding von der Kante heruntergefallen. Es ist gesprungen und abgesplittert und in Stücken abgefallen. Ich kann das später ersetzen, aber es ist praktisch, weil ich dann das Gelenk sehen kann und es mir einen Platz gibt, um mit meinem Messer hineinzukommen.

Entfernen Sie das Griffbrett

Ich dachte einige Tage darüber nach, bevor ich begann, und entschied mich, was ich tun werde, ist, dies an meine Bank zu klemmen und einen Rahmen um sie herum zu bauen, mit dem ich Oberfräsen kann. Der Korpus ist festgeklemmt, ziemlich fest gehalten, ich habe eine Scherenheber , die die Mitte stützt, könnte ein Holzblock sein, und ich erhitze mein Griffbrett. Also beginne ich mit dem einfachsten Teil hier oben. Das war's. Es ist ein trockenes Gelenk. Ich arbeite gerne ein Messer über dem anderen und fühle mich immer so über dem Holz. Ich höre, wie es sich trennt, aber ich werde ein wenig Wärme verbrauchen. Mein Aluminiumblock wird also auf ca. 250 auf der Oberfläche erwärmt [auf dem Bildschirm steht: Steg Heater and Griffbrett Iron - stewmac.com]. Ich nehme an, es ist wahrscheinlich am Po heißer. Und das ist aus meiner Erfahrung genug, um dieses Brett etwas wärmer zu machen und dabei zu helfen, den alten trockenen Glutinleim, was meiner Meinung nach [auf dem Bildschirm steht: Steg/Griffbrett Removal Knife - stewmac.com].

Das war der ganze Abschnitt, der sich dort gelöst hat. Jedes Mal, wenn ich noch einen halben Zoll oder einen Zentimeter bekomme. Es tut nie weh, ein wenig heißes Wasser herumzuhaben. Dadurch wird ein gewisser Aufwärtsdruck ausgeübt [auf dem Bildschirm steht: Seam Separation Knife - stewmac.com]. Manchmal wird es einfach abspringen. Das könnte sogar beängstigend sein. Klebstoff jetzt aufheben, weil ich ein heißes Messer verwende. Im wirklichen Leben hat dies wahrscheinlich 45 Minuten gedauert. Ich dachte, das wird in 20 Sekunden abklingen. Hier oben war es locker genug. Ich konnte unter diesem Riss sehen, aber ich habe das hier unten nicht erwartet. Ich glaube, dass Wasser und Wärme helfen. Auf geht's. Gnade. Poplar. Ich schätze, es wäre ein Poplar. Es ist sauber. Dies ist ein wissenschaftlicher Klebstofftest von, Sie zünden den Klebstoff an und riechen ihn. Das ist Glutinleim. Wenn Sie in Klebstoffe kommen, werden Sie es wissen. Superkleber hat seinen eigenen Geruch, Titebond. Das ist alter Glutinleim.

Klemme die Griffbrett nach unten

Ich habe die Griffbrett mit der Vorderseite nach unten auf einem 10 -Zoll-Schleifstrahl festgeklemmt [der Text auf dem Bildschirm lautet: Aluminium Radius-Sanding Beam - stewmac.com]. Das ist der Radius. Das bleibt flach. Lassen Sie es abkühlen und verhindern Sie, dass es hochgebremst wird, weil ich so viel hochgebremst habe, als ich es abnahm. Jetzt kann ich die Bank reinigen und meinen Oberfräse einrichten. Wir sind im Begriff zu routen. Das ist mein Setup. Große Klemme hier, halte sie fest. Eine Webklemme vom Hals, [unhörbar 00:05:08] hat den Korpus nach unten gebracht. Wir sind auf den Spacer-Blöcken. Habe meine Plattform an den Tisch geschraubt. Unter dem Hals befindet sich ein Scherenheber , um ihn in der Mitte zu halten. Am Ende nahm ich ein paar Spulenklemmen, nahm die obere Spule ab, bohrte zwei Löcher in die Bank, lief sie durch dieses Holzstück und das zieht den Kopfplatte schön fest. Also haben sie den Hals gerade. Vielleicht sogar in eine kleine Rückenschleife. Hier möchte ich dieses Ding weiterleiten.

Einen Schlitz für die Hals verlegen

Ich werde den Otter-Oberfräse verwenden [auf dem Bildschirm steht: The Otter Compact Oberfräse Table - stewmac.com], ein neues Produkt, das mir wirklich gefällt. Es hat viel Platz drauf. Es ist also sehr stabil. Das ist ein wirklich scharfes Hartmetallbit [auf dem Bildschirm steht: Carbide Downcut Griffbretteinlage Oberfräse Bit - stewmac.com]. Ich schneide ca. 20 cm tief auf einmal. Und dieser Oberfräse ist mit dem 1/4-Zoll- bis 8-Zoll-Oberfräse [auf dem Bildschirm steht: Adapter Collet - stewmac.com] verbunden, den wir verkaufen, und ich bin bereit für die Route.

[Auf dem Bildschirm steht: Bosch Colt Oberfräse - stewmac.com]

[Dan schiebt den Oberfräse oben am Hals der Gitarre nach unten]

Jetzt verschiebe ich den Zaun um, damit ich den Schlitz auf der Problemseite verlegen kann. Schneiden Sie Nummer zwei. Ich werde etwa einen Viertel Zoll tief sein. Ich denke. Es tut mir leid, wenn ich schreie. Ich wette, ich bin es.

Halsstangen schneiden und installieren

Schneiden Sie dann einige Stäbe so, dass sie von Ende zu Ende passen, und kleben Sie sie ein. Jetzt werde ich hier das Setup aufschlüsseln, damit ich am Hals ankommen und die Stäbe mit etwas Klebstoff einklemmen kann [auf dem Bildschirm steht: StewMac Fish Glue]. Und ich mache sie nacheinander. Dieses Zeug trocknet wie Glutinleim, hat viele der gleichen Eigenschaften, weil es ein tierischer Kollagenkleber ist. Fisch statt Pferde. Ich verwende die Klemme, um sie unter der Oberfläche nach unten zu drücken, bis sie nach unten drückt und herausspritzt. Tut nicht weh, wenn ich den Hals ein wenig benetze und den Kleber aufwische. Sie sind perfekt unter dem Brett und wenn noch Klebstoffreste übrig sind, spielt es keine Rolle, denn Fischleim verbindet sich mit Glutinleim und er bindet sich an sich, weil er sich aus heißem Wasser verjüngt. Das war's.

Installieren Sie die Griffbrett

Ich muss über Nacht warten und das Griffbrett morgen anlegen. Ich kann es kaum erwarten. Ich habe die Binding auf der Problemseite ersetzt, weil sie fehlte, bevor ich sie auf [auf dem Bildschirm steht: Bind ALL Guitar Kleber für Bindings - stewmac.com] geklebt habe. Es ist jetzt einfacher als später. Und ich gebe nur etwas heißes Wasser auf dieses Holz. Es zieht also etwas besser in den Klebstoff ein. Ich halte die Bürste gerne etwas nass und heiß. Der Vorteil dieses Fischleim ist, dass er fast so groß ist wie ein Glutinleim, aber er hat eine längere Öffnungszeit. Ich hätte im Moment Angst, wenn das Glutinleim wäre. Es würde sich abkühlen.

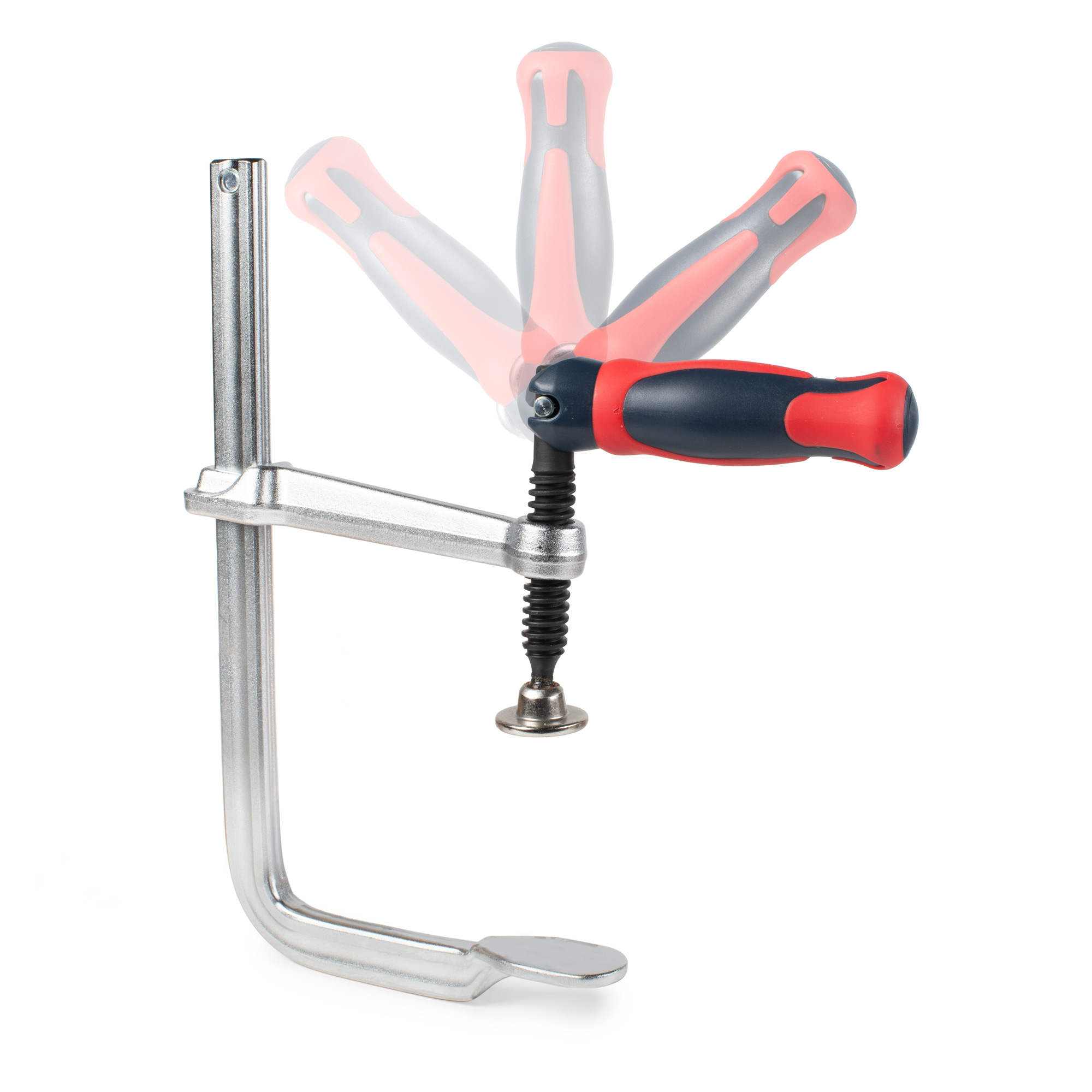

Da gehst du. Ich habe es jetzt nicht eilig, weil es ein paar Sekunden dauern wird, bis es sich verklebt. Ich habe zwei Griffbrett Stehblöcke mit einem Radius von 10 Zoll genommen, eine Mittellinie gefunden und sie auf die exakte Form der Griffbrett in der Mitte geschnitten. Das wird mein klebender Anruf sein. Tatsächlich wird es in den kommenden Jahren ein leimender Anruf sein. Ich habe einige davon mit verschiedenen Radien [auf dem Bildschirm steht: Swivel Handle Clamp - stewmac.com]. Ich drücke nicht wirklich hart. Ich versuche, diese Klemmen schön quadratisch zu halten, denn wenn man aus dem Kilter kommt, zieht der Druck des Klemmenanziehens das Board zur einen oder anderen Seite. Das wird perfekt. Das war's. Weh. Das bis morgen trocknen lassen und...

Woohoo, es ist gerade. Über Nacht abgewartet, diese Binding beseitigt. Ich habe einen geraden Rand. Es hat ein bisschen Erleichterung. Dank der Kohlefaserstäbe und der guten Klebearbeit ist sie gerade Hals. Ich bin neugierig, wie es klingt. Ich weiß, dass es alt klingt.

[Dan nimmt die Gitarre auf und beginnt, ein langsames Lied zu spielen]

Dan Erlewine

Guitar Repairman und Builder
