Abholungen im Golden Age für Tele-Anweisungen

Schaltpläne und Farbcodes für die Abholung im Golden Age Tele.

Wie man für einen tollen Ton verkabelt!
Die Abholungen im Golden Age für Telecaster^® werden hergestellt, um den Ton und die Reaktion der Tele-Abholungen Ende 50 nachzubilden. Im Gegensatz zu Vintage-Pickups ist die Hals-Pickup jedoch umgekehrt gewickelt, mit umgekehrter Polarität. Dadurch erhalten Sie eine hum-stornierende Ausgabe in der mittleren Position eines 3-Wege-Auswahlschalters (wenn die beiden Abholungen kombiniert sind).

Einstellung der Aufnahmehöhe
Die Aufnahme sollte nicht zu nahe an den Strängen eingestellt werden. Bei Einzelspulen etwa 1/8" Abstand zwischen der Oberseite des unteren E-Ständers und der Unterseite des Strangs lassen, wenn sie am höchsten (21. oder 22.) Strang durchbrochen sind, und 3/32" für das hohe E-Ständerstück. Wenn Sie die Abholungen je näher anpassen, kann dies zu „falschen“ Notizen von Wundsträngen bei höheren Ärmchen führen.

Reduzieren Sie unerwünschte elektrische Störungen , indem Sie ein abgeschirmtes Koaxialkabel für längere Verdrahtungen verwenden (z. B. die Verbindung zwischen den Steuerungen und der Ausgangsbuchse). Das Koaxialkabel enthält einen zentralen „heißen“ Leiter, der durch ein Außengeflecht abgeschirmt ist, das für das Erdungskabel verwendet wird.

Für kurze Verbindungen zwischen Komponenten verwenden Sie nicht abgeschirmte Standarddrähte. Typischerweise wird weißes Kabel für heiße und schwarze Kabel für Masse verwendet.

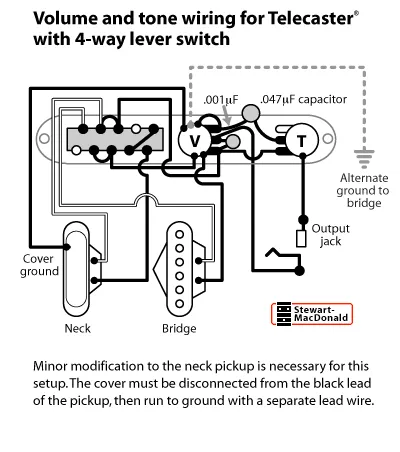

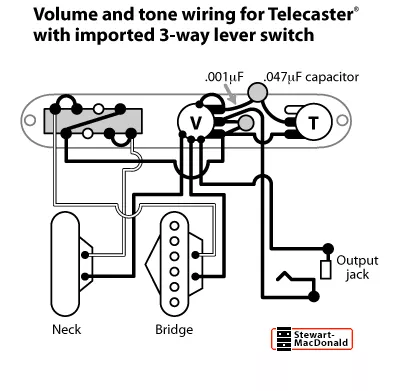

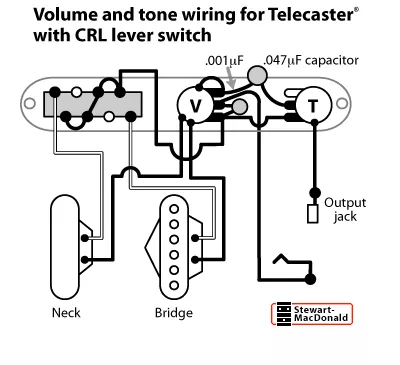

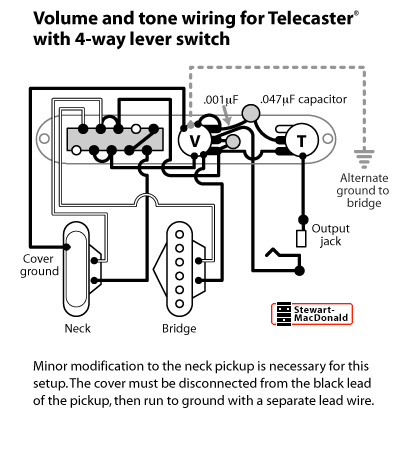

Alle Schaltpläne werden von der Rückseite des Gitarren-Pickguards aus betrachtet.







Telecaster^® und Tele^® sind eingetragene Marken der Fender Musical Instruments Corporation.
