Anweisungen zur Trussstab-Routing-Vorlage

Bereiten Sie Ihren Nacken-Leerhals vor

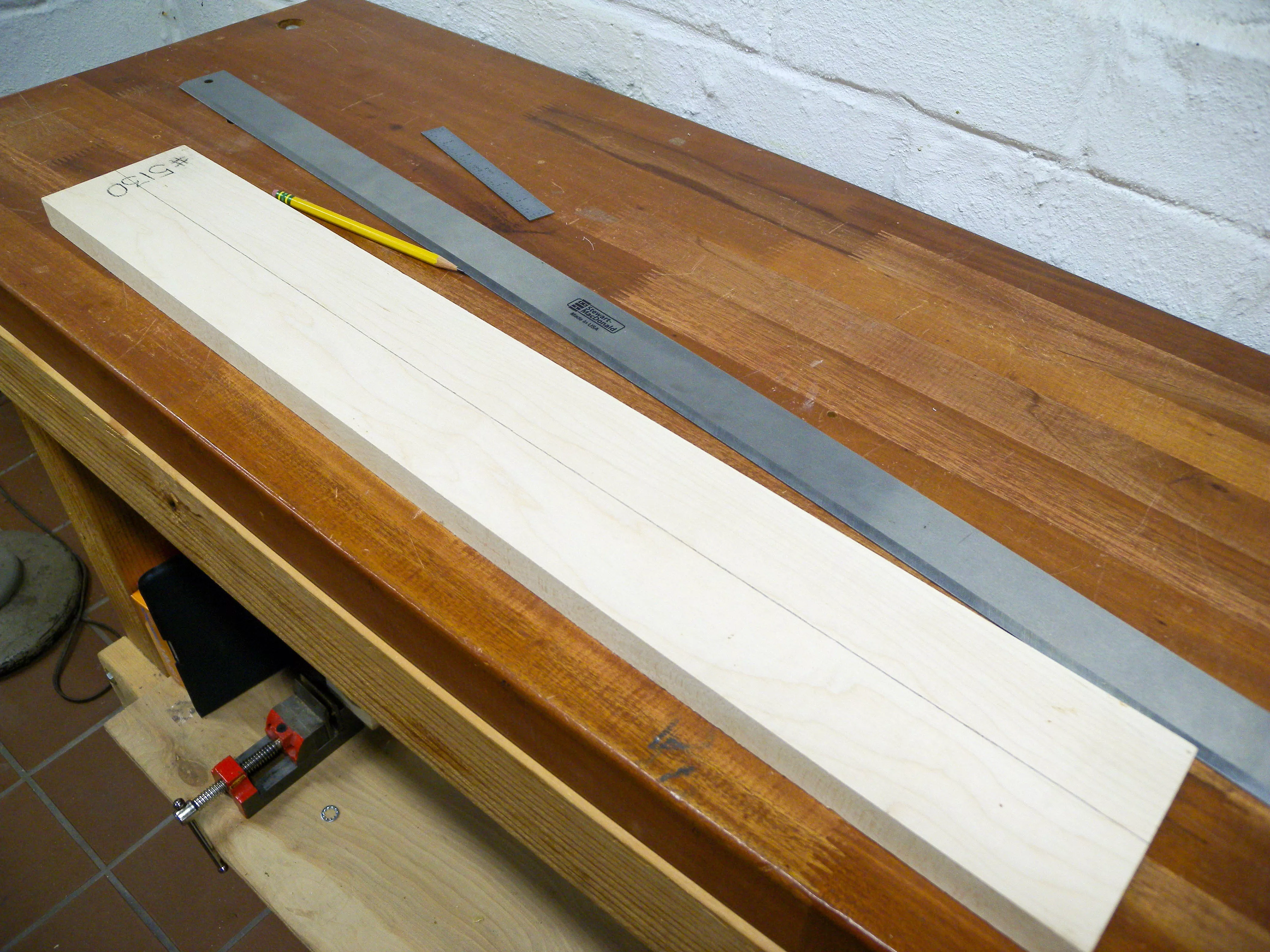

Markieren Sie eine Mittellinie auf Ihrem Halsausschnitt. Vor dem Profilieren und Formen muss der Stangekanal umgeleitet werden. Dies ist der Fall, wenn der Halsausschnitt am stabilsten ist und Sie Ihre Halsschablone neu ausrichten können, wenn Ihre Mittellinie nicht mit der Mittellinie der Schablone übereinstimmt.

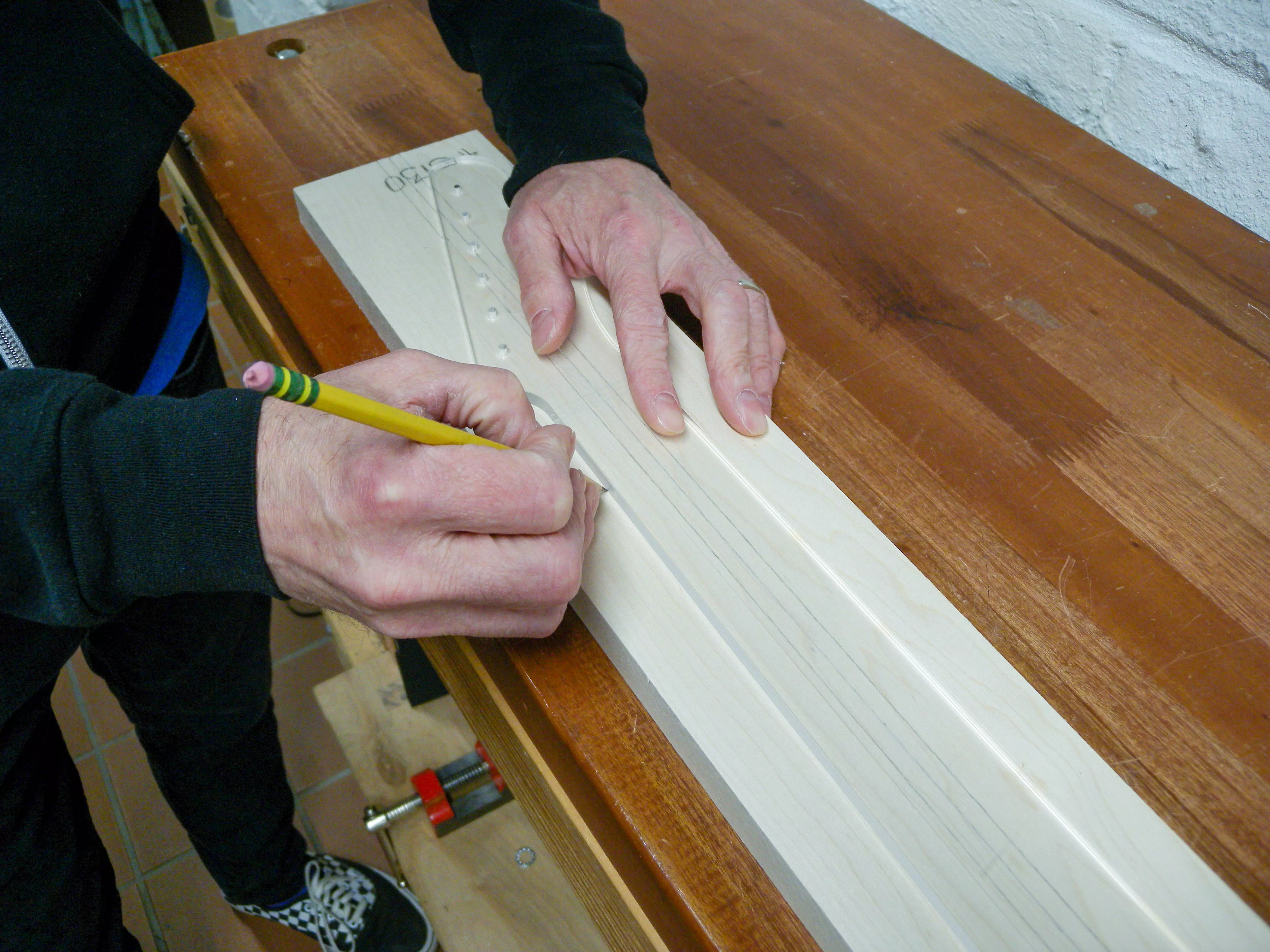

Richten Sie die Halsschablone für Ihren gewünschten Hals mit der Mittellinie aus, die Sie auf Ihrem Halsausschnitt markiert haben, und verfolgen Sie den Umriss.

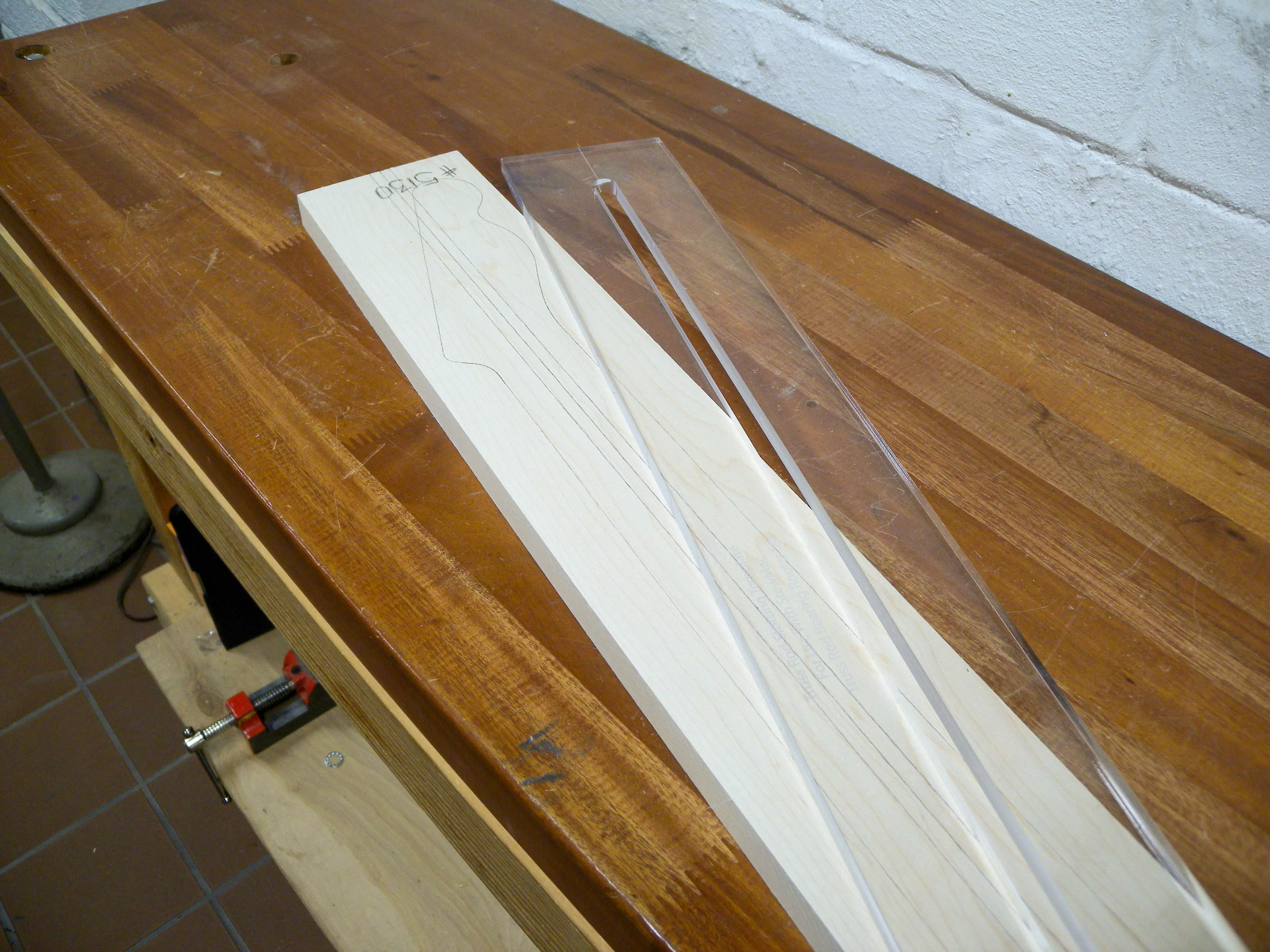

Wenn Ihr Halsausschnitt kürzer ist als die angegebenen Mittellinien auf der Führungsschablone für die Stange, oder wenn der Kanal am Ende des Ausschnitts für einen Hals verläuft, der sich an der Ferse verstellt, müssen Sie den Halsausschnitt mit neuen Linien markieren, um die Schablone zu zentrieren.

Markieren Sie dazu eine Linie 1/4" von beiden Seiten der Mittellinie der Schablone, um die Breite des Kanals zu skizzieren, und zentrieren Sie die Schablone auf Ihrem Rohling, wobei Sie sicherstellen müssen, dass die von Ihnen markierten Linien mit den Wänden des Kanals übereinstimmen, der in die Schablone geschnitten wurde.

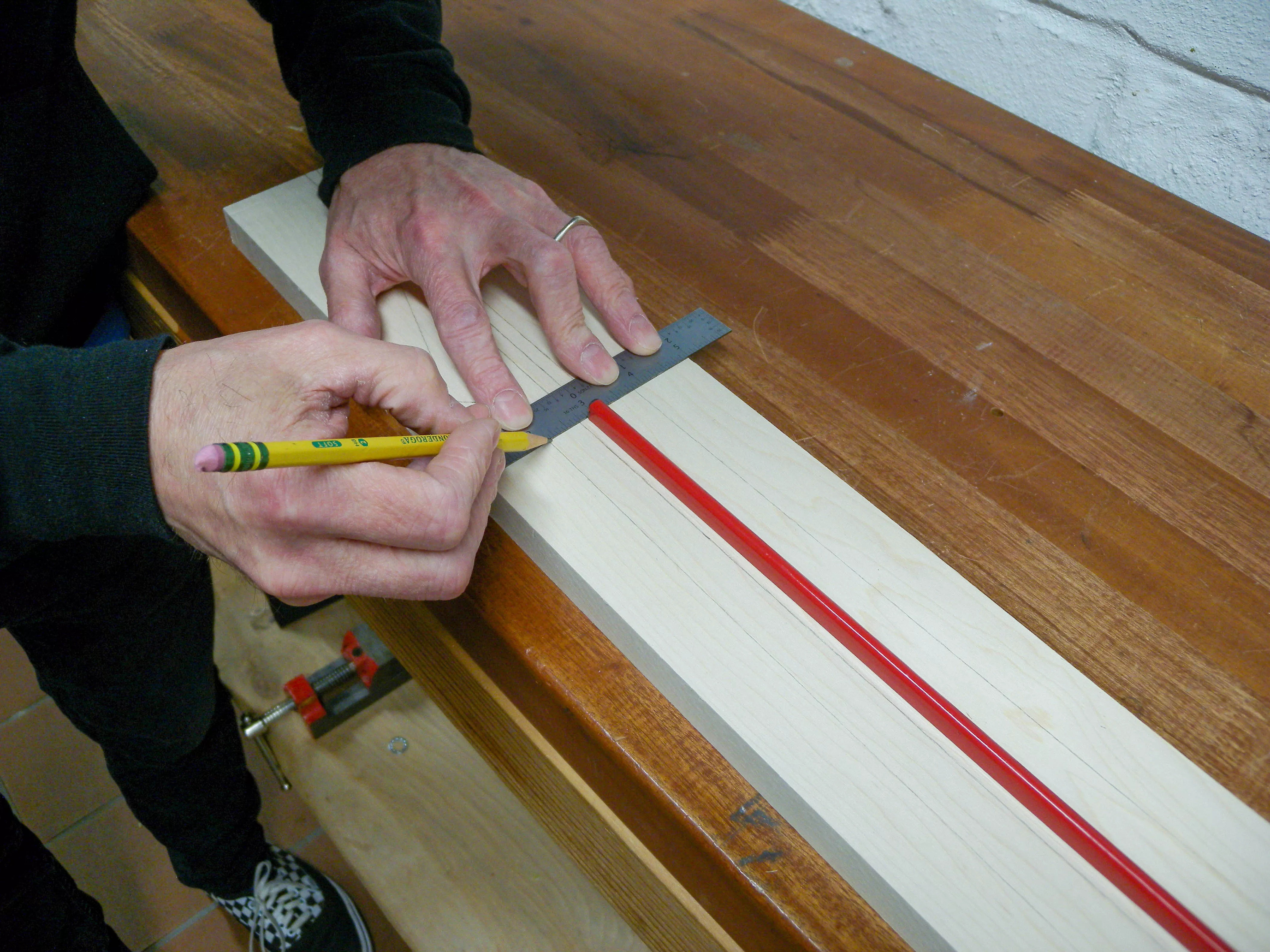

Markieren Sie die Haltepunkte für Ihre Rout mit der Stange als Referenz.

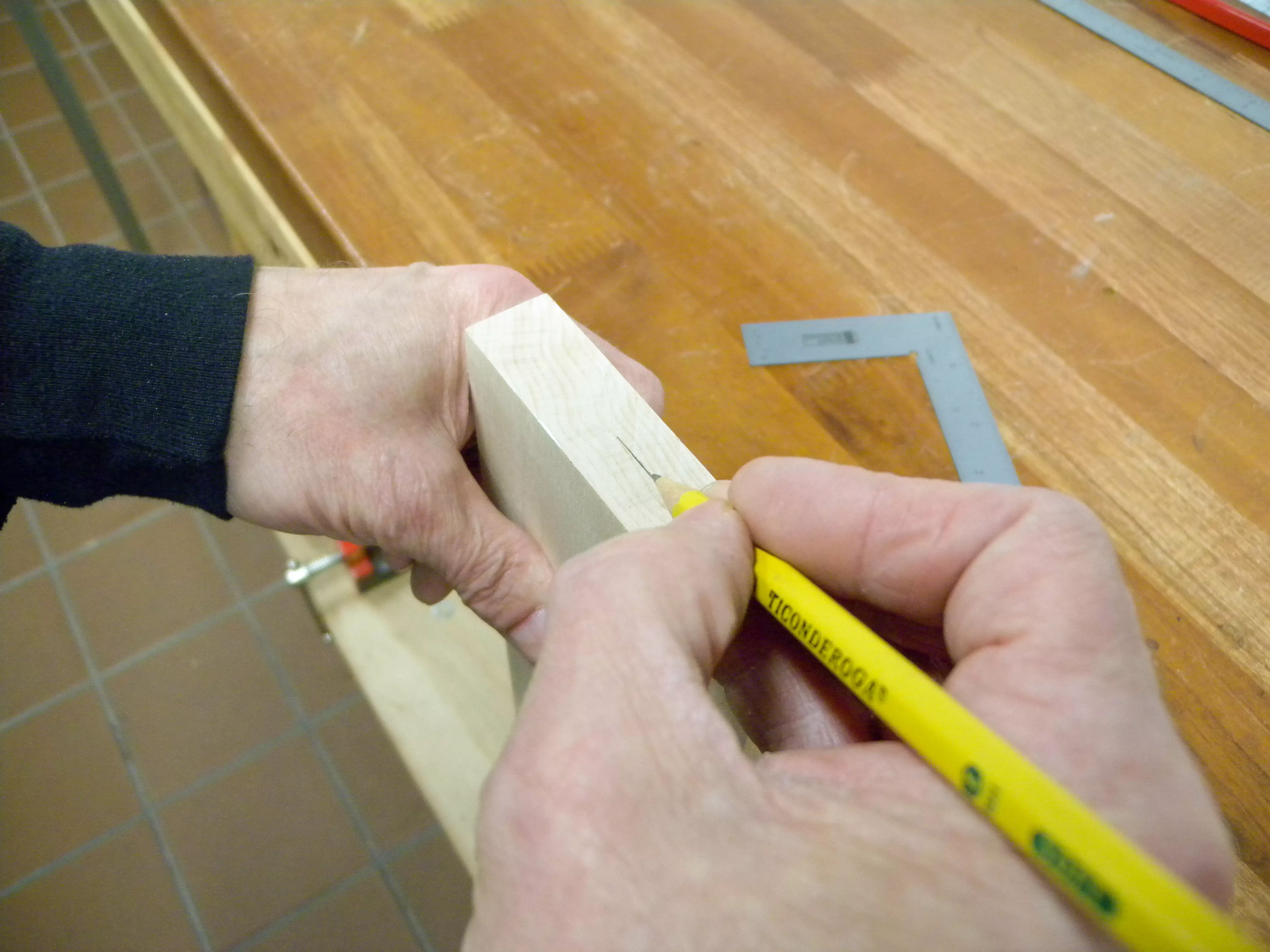

Markieren Sie die Tiefe Ihrer Rout am Ende des Rohlings als Orientierungshilfe. Befestigen Sie Ihren Rohling an Ihrer Bank, um zu verhindern, dass er sich während des Routings bewegt. Doppelseitiges Klebeband, Tischhunde, Klemmen oder sogar Verschrauben ist ideal.

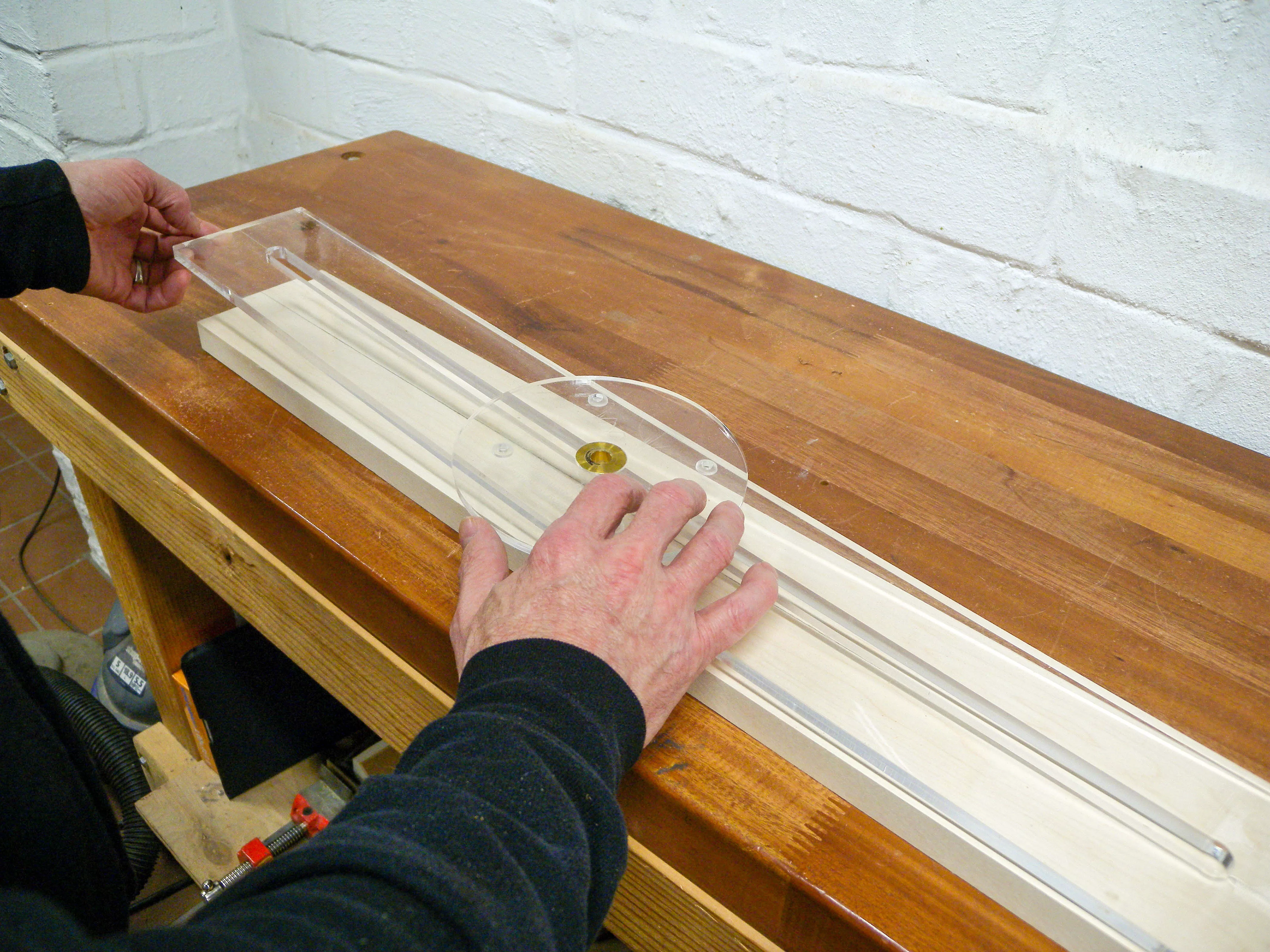

Doppelklebeband anbringen, um die Trägerstangenführungsschablone am Rohling zu befestigen, wobei Streifen verwendet werden, die die Länge des Rohlings auf beiden Seiten des Kanals durchlaufen. Drücken Sie die Vorlage fest auf den Rohling, um eine starke Verbindung zu erzielen.

TIPP! Platzieren Sie den Colt Acryl-Router-Basisaufsatz in der Schablone, während Sie ihn so positionieren, dass er den Kanal nicht einklemmt. Seien Sie bei der Montage vorsichtig, damit Sie den Kanal nicht zusammendrücken oder drehen, während Sie die Schablone auf den Halsausschnitt drücken. Wenn der Kanal auch nur leicht eingeklemmt wird, kann der Router und Ihr Kanal falsch ausgerichtet werden.

Einrichten des Routers

Die Art der Stange, die Sie verwenden werden, bestimmt die Einrichtung des Routers und welches Größenbit Sie verwenden werden.

Auswahl des richtigen Bits

Diese Liste hilft Ihnen dabei, den richtigen Bohrer für die von Ihnen installierte Stange oder Verstärkungsstangen zu finden:

Zur Verwendung mit dem Colt Acryl-Router-Basisaufsatz:
Router-Bit für Stewmac Hot Rod Truss Rod
Router Bit für Stewmac Low-Profile Truss Rod
Router Bit für Stewmac Traditional Truss Rod Kit
Router Bit für 0,200" Stäbe aus Kohlefaser am Hals

Zur Verwendung mit 1/2"-Lager:
Kugellager-Router-Bit für Stewmac Vierkant-Stahl-Drehstangen

1/4"-Adapterspannzange erforderlich:
Aufgeschnittener Router-Bit für 0,125"-Carbonfaser-HalsstangenAufgeschnittener
Router-Bit für 0,117"-Titan-Verstärkungsstangen

Für kleinere Router-Bits mit einem Durchmesser von bis zu 1/4" verwenden Sie den Colt Acrylic Router Basisaufsatz und die Buchse. Verwenden Sie kein Bit mit einem Lager, um den Kanal zu routen.

Verwenden Sie für Router-Bits mit einem Schaft von mehr als 1/4 Zoll, wie z. B. 3/8 Zoll bis 1/2 Zoll Durchmesser, 1/2 Zoll Lager am Schaft anstelle des Colt Acrylic Router Base Attachment. Sie können mit hoher Wahrscheinlichkeit den Aufsatz verwenden, der mit Ihrer Routerbasis geliefert wurde. Bei Verwendung eines 1/8"-Schaftbits müssen Sie die Adapterzange zur Verwendung mit dem Bosch Colt Router verwenden.

Einrichten der Routerbasis

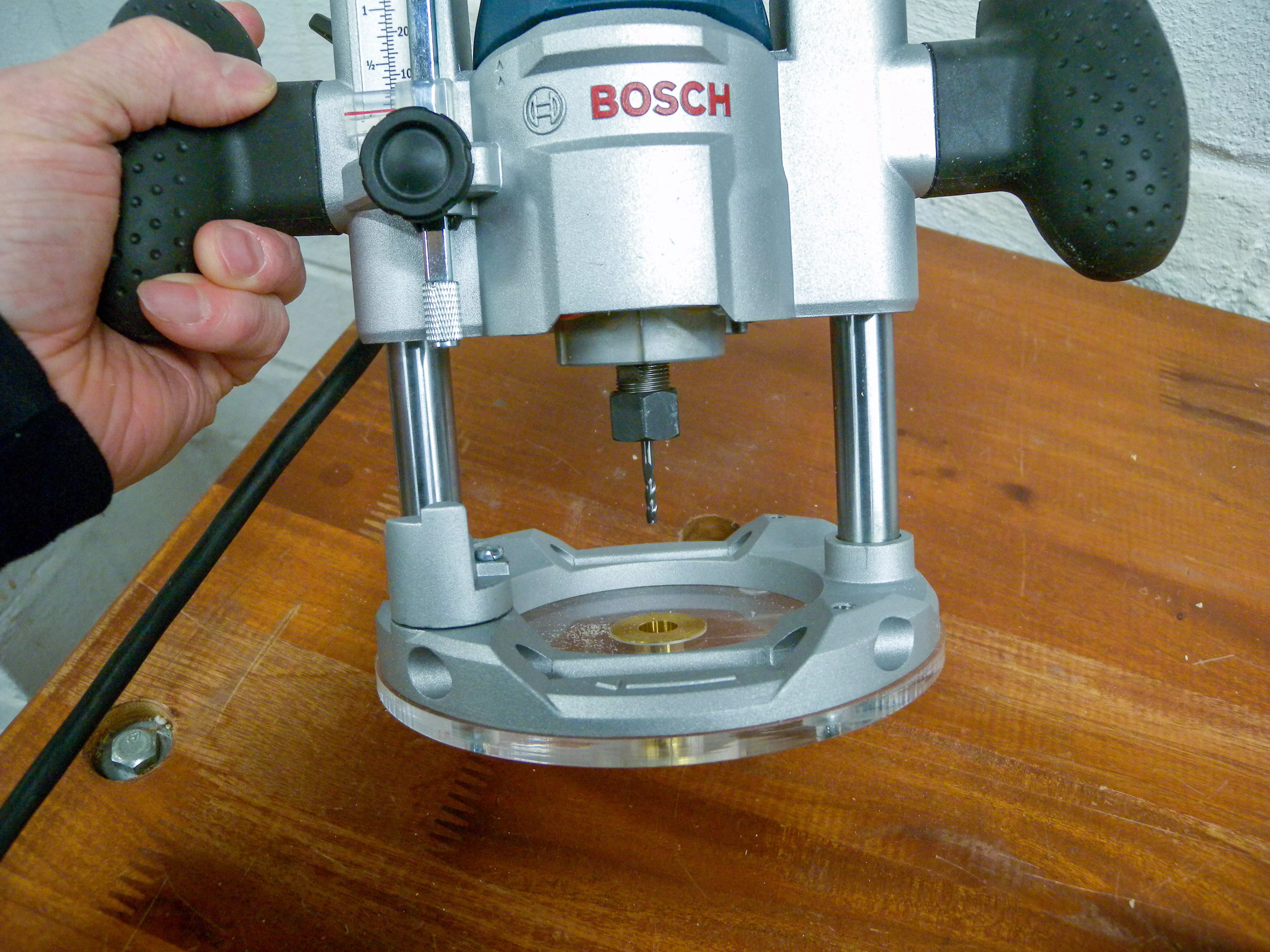

Wenn Sie den Colt Acryl-Router-Basisaufsatz verwenden, installieren Sie ihn so. Entfernen Sie den Grundaufsatz und die Schrauben des serienmäßigen Routers von der Basis des Routers und legen Sie sie beiseite. Befestigen Sie den Colt Acryl Router Basisaufsatz mit der Buchse nach unten zum Halsrohling. Drehen Sie die Platte, bis die Löcher in der Basisbefestigung des Routers mit den entsprechenden Löchern am Router übereinstimmen. Montieren Sie die flachen Befestigungsschrauben 4 , die im Colt Acryl-Router-Basisaufsatz enthalten sind. Ziehen Sie die Schrauben nicht vollständig an, sondern installieren Sie den Zentrierkegel als nächstes und ziehen Sie sie danach fest.

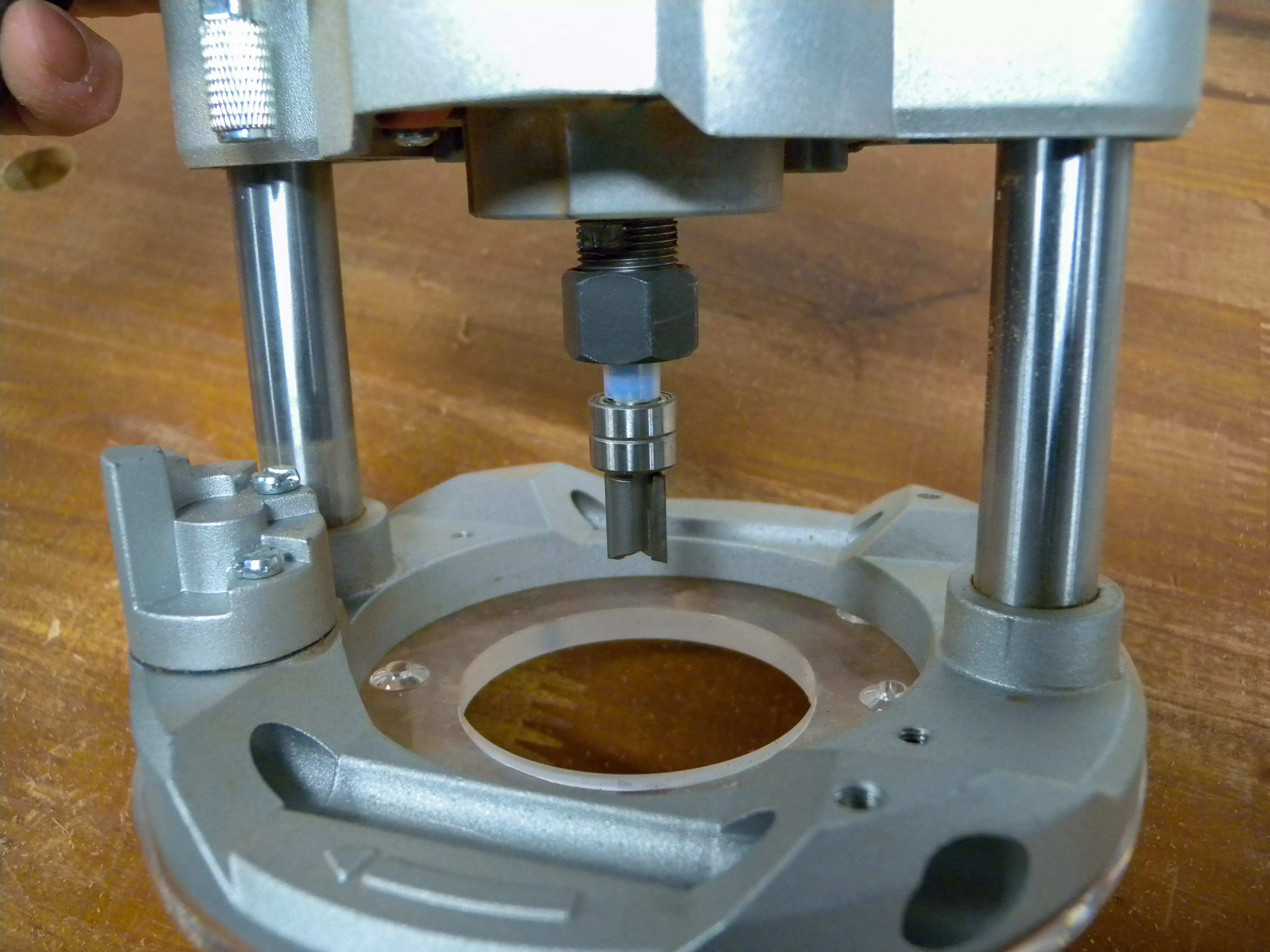

Erinnerung! Wenn Sie die Bits 1/4" bis 1/2" verwenden, verwenden Sie die 1/2"-Kugellager anstelle des Colt Acryl-Router-Basisaufsatzes.

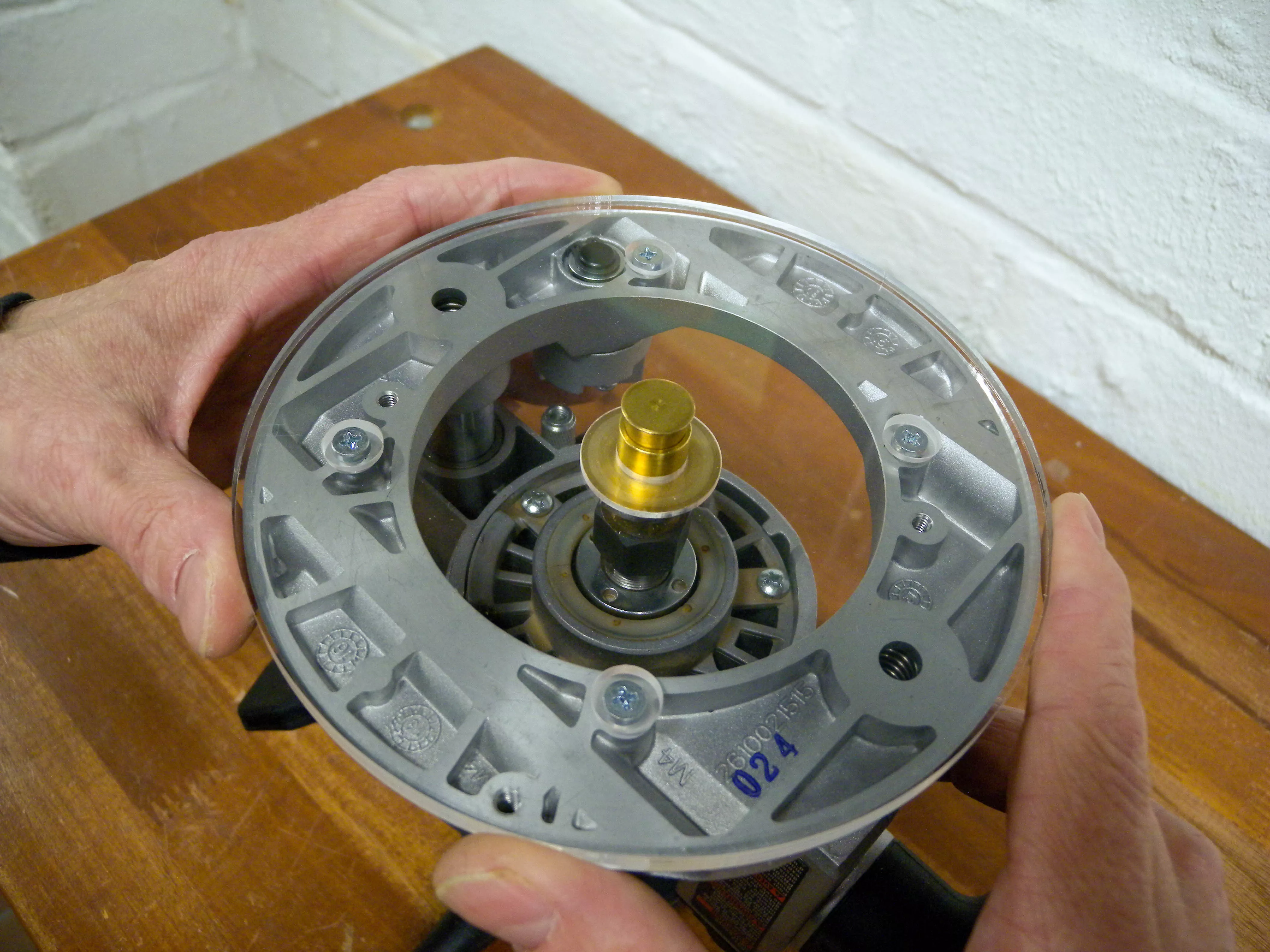

Stellen Sie die Tauchbasis nach unten ein, bis der Zentrierkegel den Acryl-Router-Basisaufsatz richtig positioniert. Verwenden Sie den Zentrierkegel, um sicherzustellen, dass die Basisbefestigung des Routers zentriert ist. Den Zentrierkegel durch die Buchse in die 1/4"-Adapterspannzange schieben und von Hand festschrauben.

Ziehen Sie die Schrauben fest, bis sie fest und fest sitzen. Entfernen Sie den Zentrierkegel, nachdem die Schrauben fest angezogen sind.

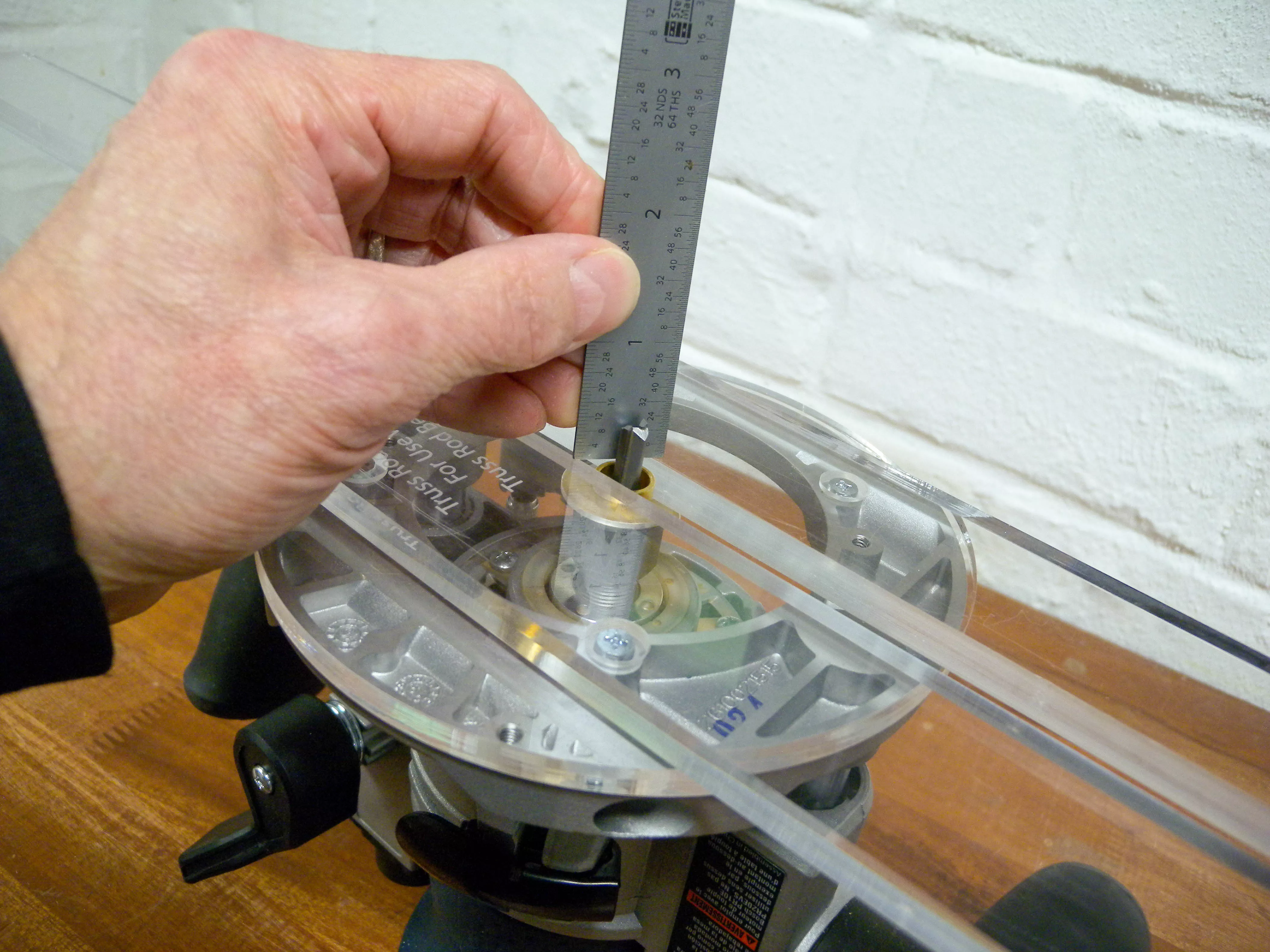

Tiefe einstellen

Wir empfehlen die Verwendung der Bosch Colt Tauchbasis für eine einfachere Tiefeneinstellung und Ausführung. Stellen Sie die endgültige Tiefe des Bits auf die Linie ein, die Sie in einem früheren Schritt am Ende des Rohlings markiert haben.

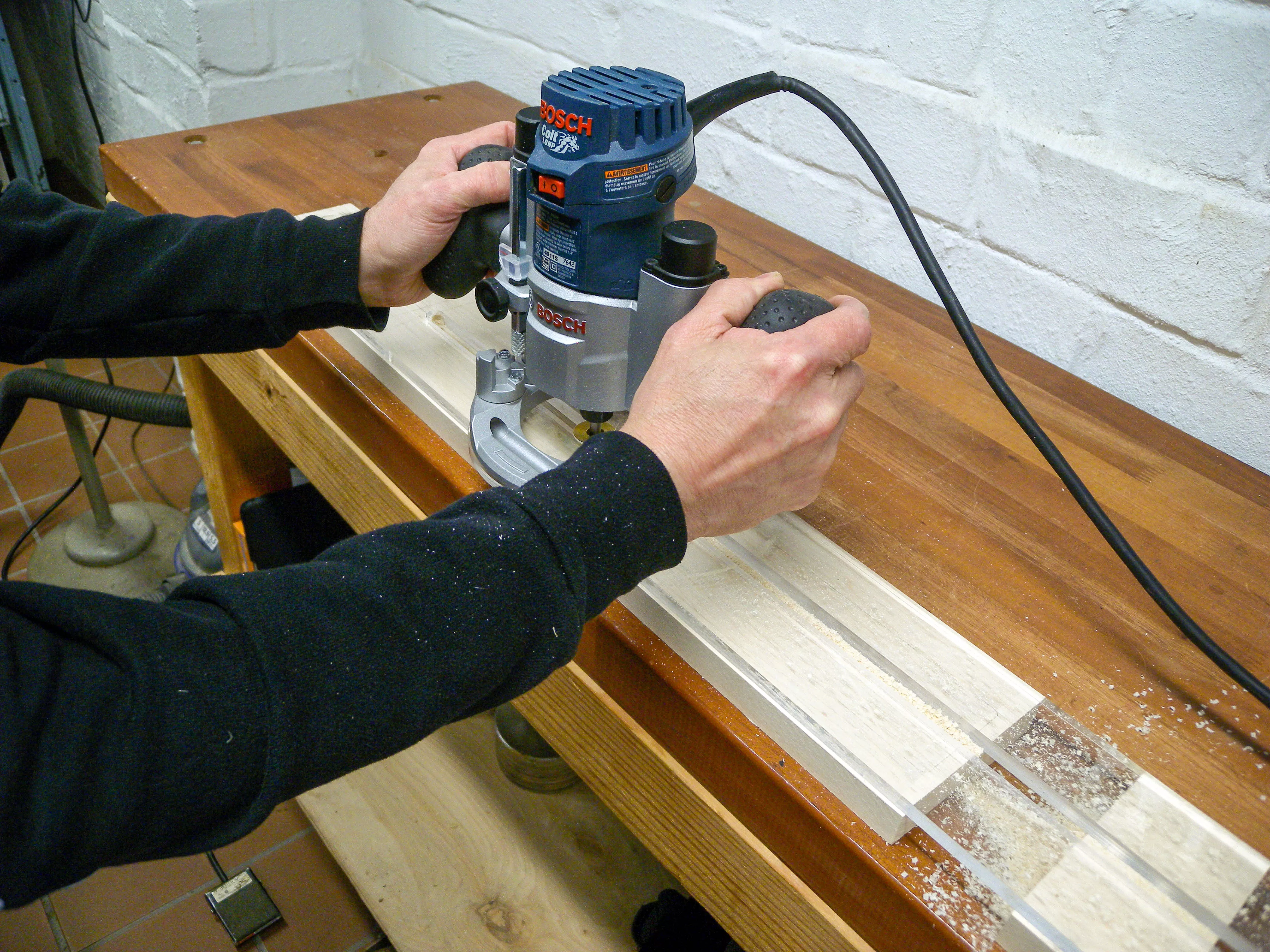

Routing des Kanals

Wir empfehlen, den Kanal in mehreren Durchgängen zu verlegen, bis Sie Ihre Zieltiefe erreicht haben (Rout geht noch flacher, wenn 1/8"-Schaftbits verwendet werden). Die allgemeine Regel ist, in einem Durchgang nicht tiefer zu routen als die Größe des Bits (nicht tiefer als 1/8" mit 1/8" Bit routen).

TIPP! Stellen Sie beim Verlegen kürzerer Kanäle oder durch die Enden des Kanals (wie für einen verstellbaren Fersenträger verwendet) sicher, dass die gesamte Schablone wie auf dem obigen Foto gezeigt getragen wird. Sie können Altholz verwenden, um sicherzustellen, dass die Vorlage immer festen Kontakt mit Ihrem Rohling hat und nicht kippt

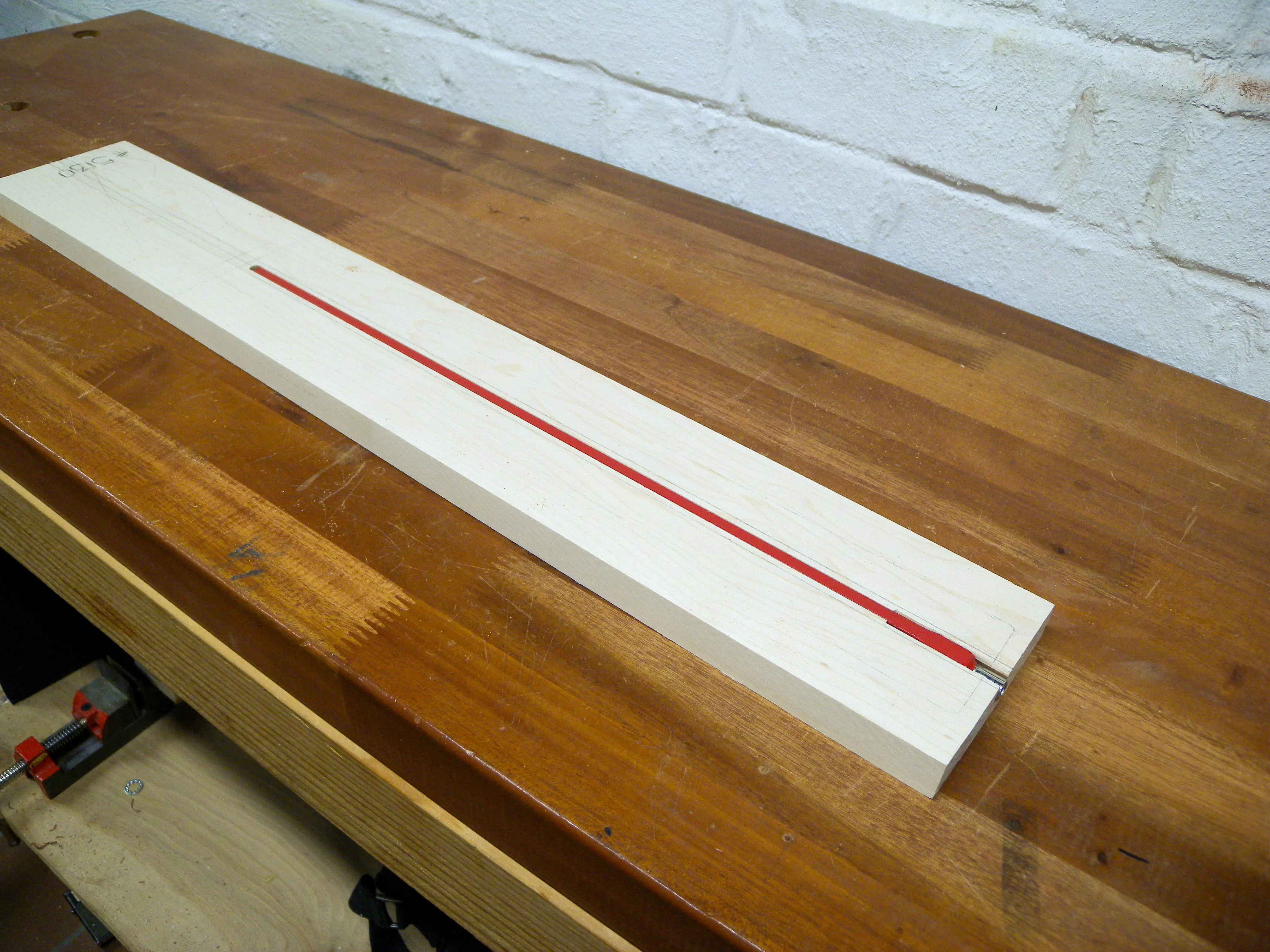

Testen Sie die Passung Ihrer Stange, um sicherzustellen, dass sie fest sitzt. Wenn du mit der Passform zufrieden bist, bist du jetzt bereit, das Routing und die Formgebung des Halses abzuschließen.
