Rechtwinkliger metrischer Toggle

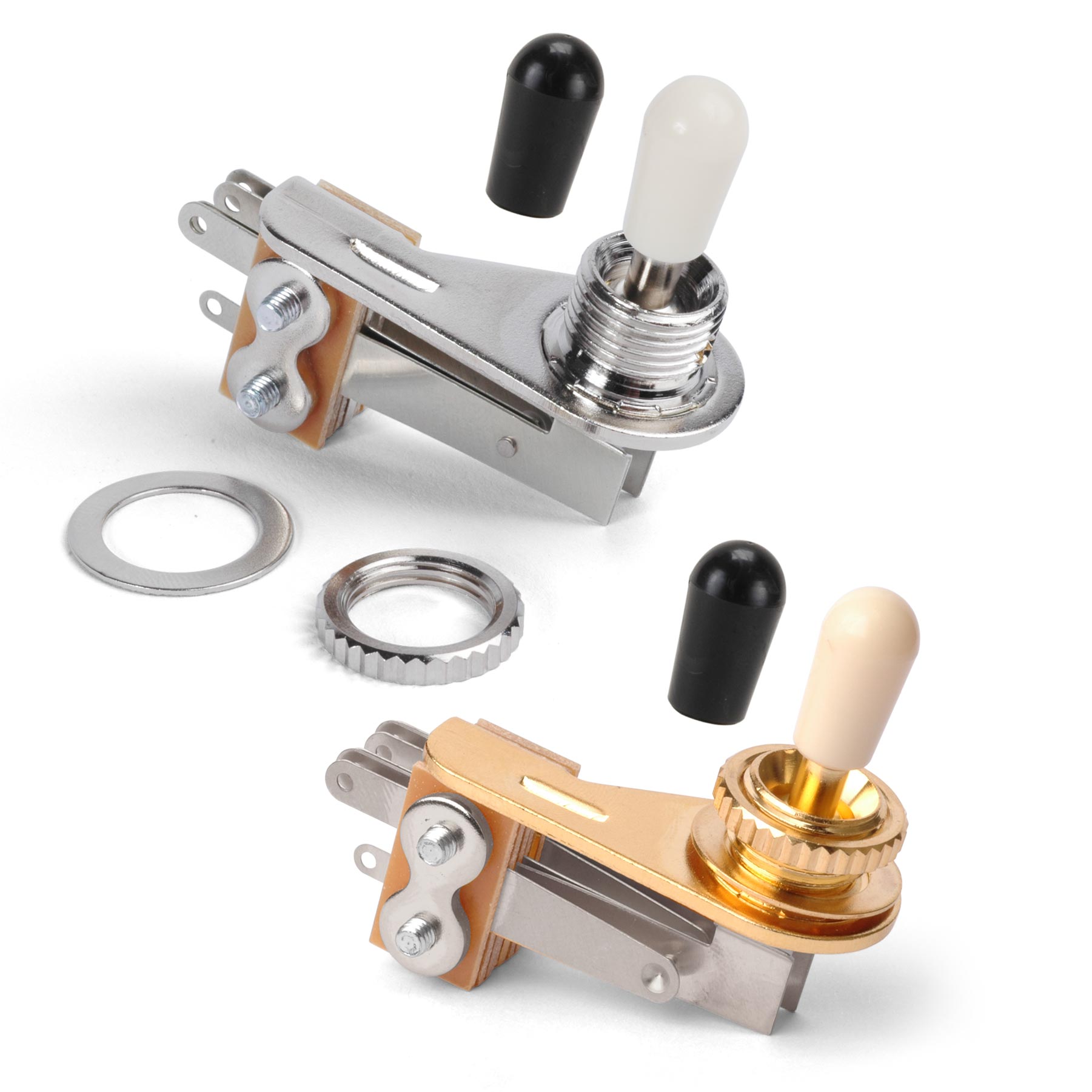

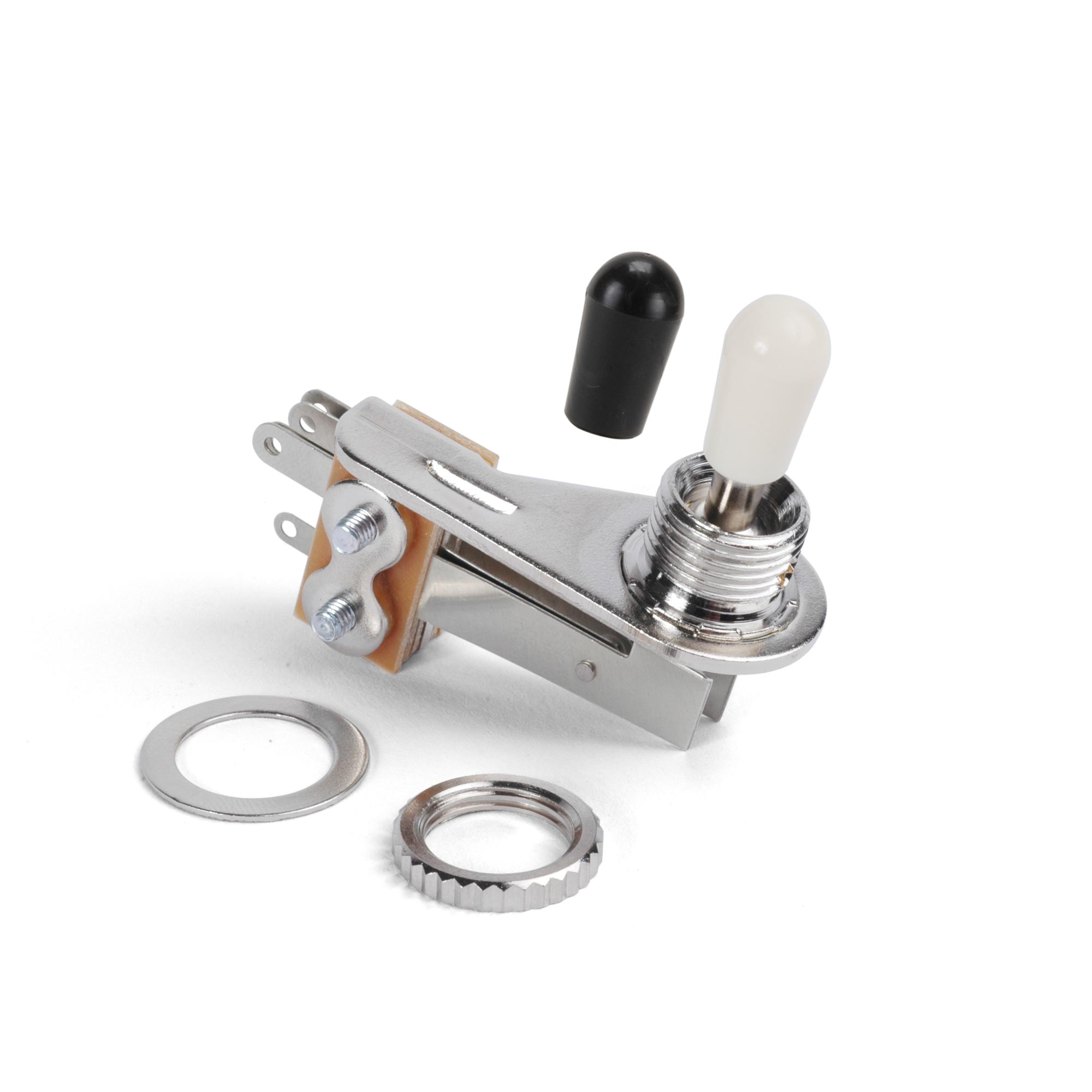

Ein verchromter zweipoliger 3-Wege-Schalter in rechtwinkliger Ausführung für Gibson® SG® und andere 2-Pickup Gitarren.
-
Jeder Schalter enthält
- Schwarzer und cremefarbener Kunststoffknopf
- Rändelmutter
- Flache Unterlegscheibe
- Verdrahtungsanleitung
| Abmessungen des rechtwinkligen Kippschalters | ||
| Länge des Schalters | 2" | (50,80 mm) |
| Abschnitt mit Gewinde | 5/16" | (7,94 mm) |
| Erforderlicher Durchmesser der Befestigungsbohrung | 1/2" | (12,70 mm) |
| Erforderliche Tiefe des Fachs im Korpus | 13/16" | (20,64 mm) |
| Erfordert mindestens 1-3/4" (44,45 mm) von der Mitte der Montagebohrung bis zur Kante des Steuerhohlraums für den Verdrahtungsspielraum. | ||
SG® ist ein eingetragenes Warenzeichen der Gibson Guitar Corporation.
