Verdrahtungskit für Gibson® SG®
Unser komplettes Outfit macht es einfach, eine Gibson® SG® oder eine ähnliche Dünnkörpergitarre ohne Rätselraten zu verdrahten.
Mit zwei Lautstärke- und zwei Tonsteuerungen sowie einem rechtwinkligen Kippschalter zur Aufnahme. Leicht verständlicher Schaltplan im Lieferumfang enthalten.Der Verdrahtungssatz für Gibson SG enthält:

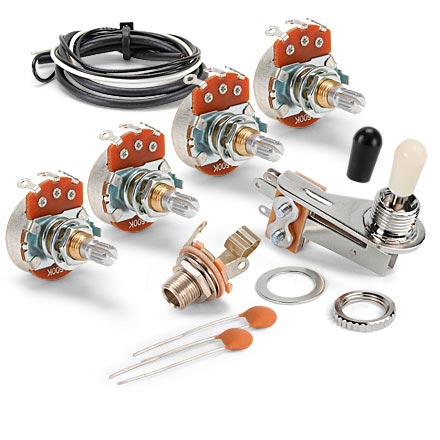

| Menge | Artikel | |||
| 1 | Schaltanlagen-Ausgangsbuchse mit langem Gewinde | |||
| 2 | .022uF Kondensatoren | |||
| 1 | Knöpfe (schwarz und cremefarben) | |||
| 1 | Rechtwinkliger 3-Wege-Schalter: | |||
| Länge des Schalters | 2" | (50,80 mm) | ||
| Abschnitt mit Gewinde | 5/16" | (7,94 mm) | ||
| Erforderlicher Durchmesser der Befestigungsbohrung | 1/2" | (12,70 mm) | ||
| Erforderliche Tiefe des Fachs im Korpus | 13/16" | (20,64 mm) | ||
| Erfordert mindestens 1-3/4" (44,45 mm) von der Mitte der Montagebohrung bis zur Kante des Steuerhohlraums für den Verdrahtungsspielraum. | ||||
| 4 | 5,0-K Alpha Control Töpfe | |||
| Durchmesser der Welle | 6 mm geteilte Welle, grobe Rändelung | |||
| Gewinde | M8 x 0,75 | |||
| Abschnitt mit Gewinde | 3/8" | (9,52 mm) | ||
| Erforderlicher Durchmesser der Befestigungsbohrung | 5/16" | (7,94 mm) | ||
| Flache Unterlegscheibe, Sicherungsscheibe und zwei Montagemuttern enthalten | ||||
| 12" | Nicht abgeschirmter Gitarrendraht, 22AWG weiß | |||
| 24" | Nicht abgeschirmter Gitarrendraht, 22AWG schwarz | |||
| 12" | Geschirmter Gitarrendraht, 26AWG Innenleiter, schwarz | |||
| Verdrahtungsanleitung | ||||
SG® ist ein eingetragenes Warenzeichen der Gibson Guitar Corporation.
