Verdrahtungskit für Gibson® Les Paul® Gitarre
Komplettes Kabelkit für Gibson® Les Paul® Gitarre oder Bass.

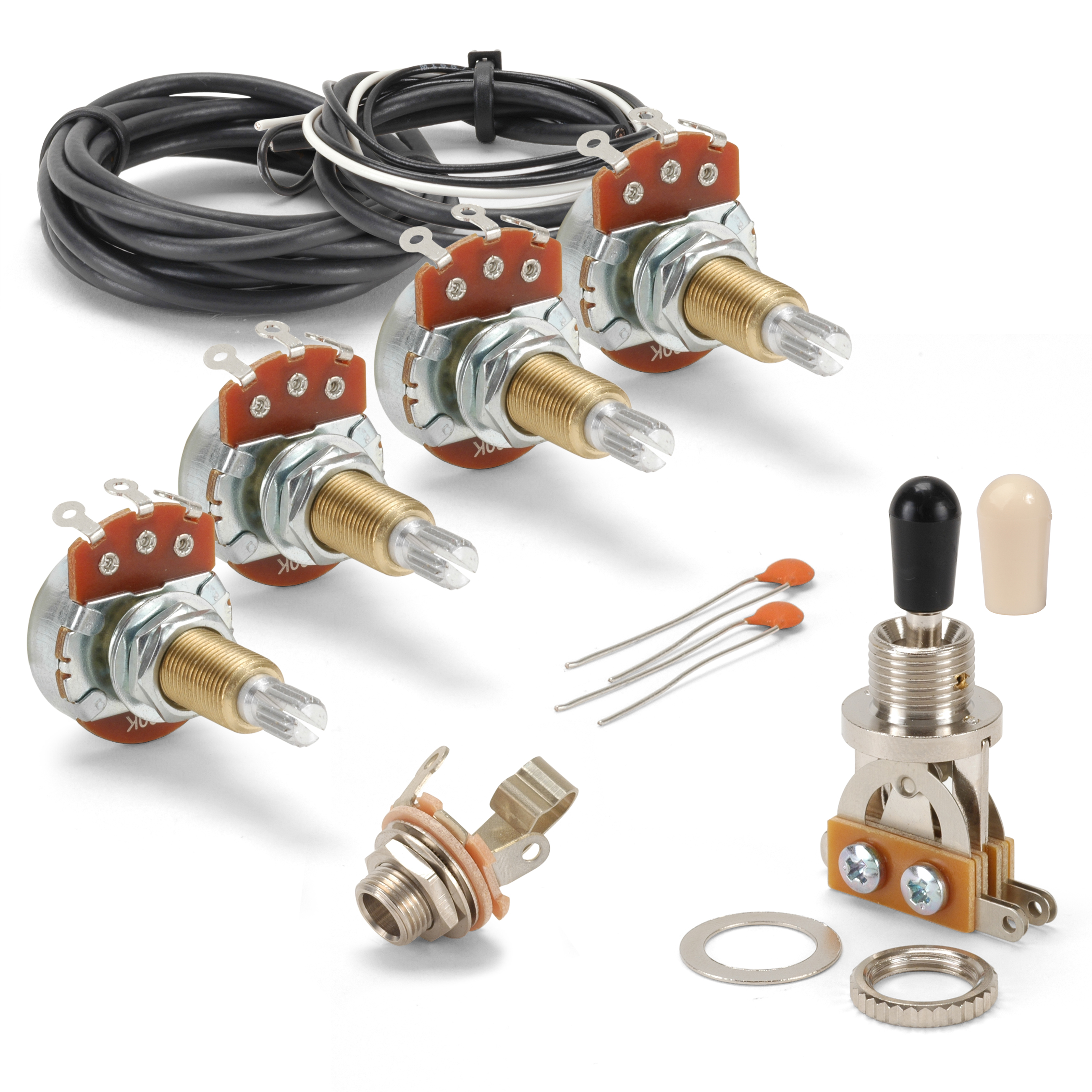

Die Standardtöpfe in diesem Kit haben einen 3/8" langen Gewindeabschnitt des Schafts, und die Langschafttöpfe haben einen 3/4" langen Gewindeschaft für Les Paul und ähnliche Festkörpergitarren mit dickeren Oberteilen.

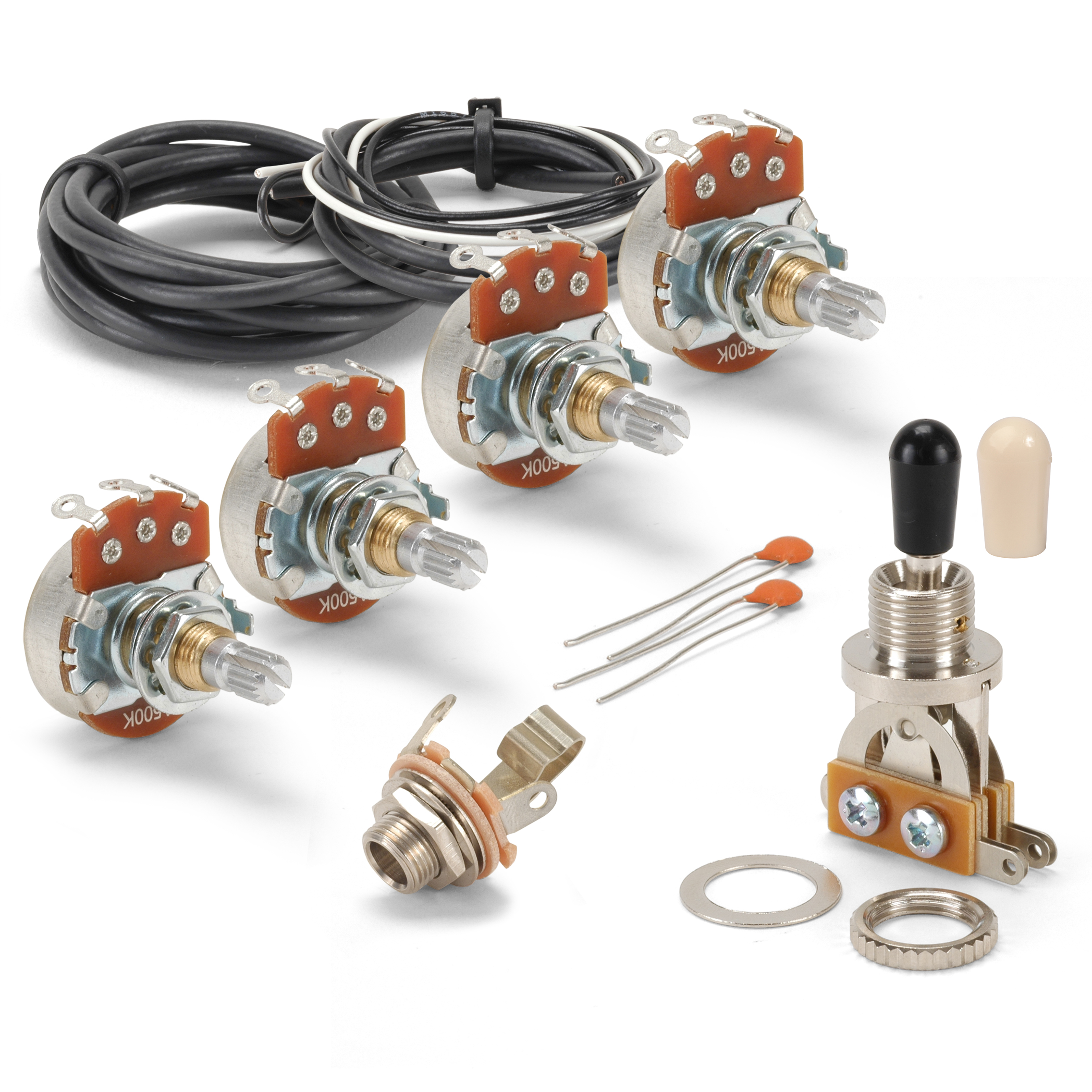

Das Verdrahtungskit für Gibson® Les Paul® enthält:
| Menge | Artikel | |||
|
|
||||
| 1 | Ausgangsbuchse | |||
|
|
||||
| 2 | .022uF Kondensatoren | |||
|
|
||||
| 2 | Knöpfe (schwarz und cremefarben) | |||
|
|
||||
| 1 | 3-Wege-Schalter: | |||
|
|
||||
| Abschnitt mit Gewinde | 5/16" | (7,94 mm) | ||
|
|
||||
| Erforderlicher Durchmesser der Befestigungsbohrung | 1/2" | (12,70 mm) | ||
|
|
||||
| Erforderliche Tiefe des Fachs im Korpus | 15/16" | (23,81 mm) | ||
|
|
||||
| 4 | 5,0-K Alpha Control Töpfe | |||
|
|
||||
| Durchmesser der Welle | 6 mm geteilte Welle, grobe Rändelung | |||
|
|
||||
| Gewinde | M8 x 0,75 | |||
| Gewinde, lange Welle | 3/8" x 32 | |||
|
|
||||
| Abschnitt mit Gewinde | 3/8" | (9,52 mm) | ||
| Gewindeabschnitt, lange Welle | 3/4" | (19,05 mm) | ||
|
|
||||
| Erforderlicher Durchmesser der Befestigungsbohrung | 5/16" | (7,94 mm) | ||
| Erforderliche Montagebohrung, lange Welle | 3/8" | (9,52 mm) | ||
|
|
||||
| 12" | Nicht abgeschirmter Gitarrendraht, 22AWG weiß | |||
|
|
||||
| 24" | Nicht abgeschirmter Gitarrendraht, 22AWG schwarz | |||
|
|
||||
| 12" | Geschirmter Gitarrendraht, 26AWG Innenleiter, schwarz | |||
|
|
||||
| 48" | Geschirmter Gitarrendraht, 26AWG Innenleiter, schwarz | |||
|
|
||||
| Verdrahtungsanleitung | ||||
|
|
||||
Les Paul® ist ein eingetragenes Warenzeichen der Gibson Guitar Corporation.
