Anweisungen zum Sattel-Routing-Jig

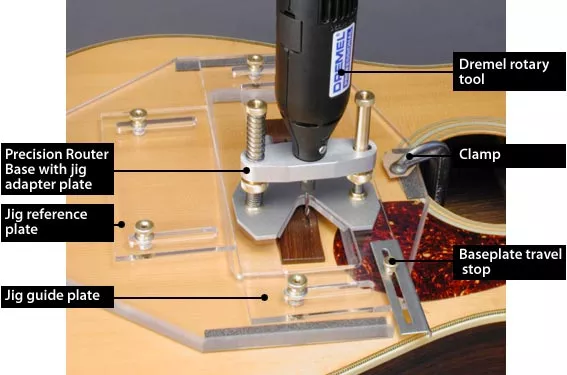

Mit diesem Jig kannst du eine neue Brücke mit einem herkömmlichen Sattel oder einem zweiteiligen kompensierten Sattel einsetzen, einen vorhandenen Sattelschlitz füllen und verschieben, einen Sattelschlitz für einen kompensierten Sattel erweitern oder den Boden des Schlitzes für eine Sattelaufnehmeraufnahme flachstellen. Der Jig enthält eine Adapterplatte zur Befestigung an der Unterseite unserer #5260 Precision Router Base (siehe unten), eine spezielle Adapterplatte für den #0488 Bosch Colt Router und einen Adapter für unsere #5900 Tilt Router Base zur Führung von abgewinkelten Sattelschlitzen.

1. Montieren Sie die Adapterplatte mit den mitgelieferten Schrauben an der Unterseite Ihres Precision Router Base oder Bosch Colt Routers. (Die Adapterplatte passt mit ihren Schrauben auch auf die Unterseite des Routeraufsatzes von Dremel.) Den Router-Bit der richtigen Größe in die Spannzange des Drehwerkzeugs bohren (wir empfehlen einen scharfen Abschneide-Bit für sauberste Ergebnisse). Die Verwendung einer Adapterspannzange ist erforderlich, um unsere Downcut-Bits im Bosch Colt oder einem anderen Router mit einer 1/4"-Spannzange zu verwenden.

Wenn Sie einen Dremel verwenden, entfernen Sie den Gewindering von der "Nase" des Werkzeugs und schrauben Sie das Werkzeug in die Präzisionsführungsbasis.

2. Stellen Sie die Führungsplatte der Spannvorrichtung (das 4" x 11"-Stück mit Schlitzen an jedem Ende) auf die Mitte des Verfahrwegs ein und ziehen Sie die Daumenmuttern wieder fest. Legen Sie den Jig über die Gitarrenbrücke und zentrieren Sie die Öffnung der Einstellplatte über der Stelle auf der Brücke, an der der Sattelschlitz geführt werden soll. Die Vorrichtung mit einer kleinen C-Klemme durch das Schallloch und einer größeren Klemme (z. B. einer Holznockenklemme) am Heckblock an der Gitarre befestigen. Stellen Sie sicher, dass die gepolsterten Culs zwischen den Backen der Klemmbacken und den Gitarrenoberflächen liegen. Die Schaumstoffpolsterung an der Unterseite des Jigs polstert und nivelliert den Jig auf dem Gitarrenoberteil.

3. Das Werkzeug, den Routeraufsatz und/oder die Basisplatte in das Führungsblech einsetzen. Bei angehobenem Schneidmeißel das Werkzeug hin und her schieben. Er sollte frei gleiten, aber ohne Lockerheit. (Hinweis: Nach wiederholter Verwendung der Vorrichtung wird ein wenig Haushaltsmöbelwachs auf die unteren Kanten des Leitblechs aufgetragen, damit sich der Acrylkunststoff frei bewegen kann.) Während Sie das Werkzeug bewegen, lösen Sie die Einstellmuttern der Führungsplatte und positionieren Sie die Führungsplatte so, dass der Schneidmeißel der Linie des Brückensattels folgt. Ziehen Sie nach der Ausrichtung die Daumenmuttern fest und überprüfen Sie die Ausrichtung erneut. Bei Bedarf nachjustieren. Bringen Sie die Referenzplatte der Spannvorrichtung in Kontakt mit der Führungsplatte und ziehen Sie die Rändelmuttern fest.

4. Stellen Sie die Hubanschläge der Basisplatte ein, indem Sie ihre kleinen Messing-Daumenmuttern lösen. Bewegen Sie die Winkel-Aluminium-Anschläge, um die Bewegung des Werkzeugs zu begrenzen. Dies ist bei modernen Brücken im Martin-Stil sowie vielen anderen Arten notwendig.

5. Senken Sie den Schneidmeißel ab und beginnen Sie mit der Führung des Schlitzes. Dies sollte in mehreren Schritten geschehen, um die Tendenz des Fräsers zu reduzieren, beim schweren Schneiden vom Kurs abzuweichen. Um geringfügige Anpassungen an der Breite des Sattelschlitzes vorzunehmen, verwenden Sie Fühlerlehren zwischen Referenzplatte und Führungsplatte, um das Führungsblech präzise neu auszurichten.
