Präzisions-Grundplatte und Kantenführung für Oberfräsen

Montage und Verwendung der Precision Oberfräse Basis und Kantenführung.

Die Präzisions-Oberfräse basisverfügt über eine Werkzeugmontagestange mit 3/4-12 Gewinde, die für diese Drehwerkzeuge geeignet ist:

• Dremel, Professional, MultiPro und seit 1986 hergestellte Modelle
• Black & Decker-Assistent und RTX
• Unser Foredom-Handstück

Vor dem Anbringen der Oberfräse basisden Kunststoffring mit Gewinde von der Spitze des Werkzeugs abschrauben und den gewünschten Schneidmeißel in die Spannzange einsetzen. Schrauben Sie die Oberfräse basisauf die Spitze des Werkzeugs, bis sie fest sitzt. Unser optionaler #5262 Mini-Luftpumpenschlauch kann an der Oberfräse-Basis befestigt werden, um Staub während des Oberfräsen zu blasen.

So passen Sie die Schnitttiefe mit der Oberfräse basisan:

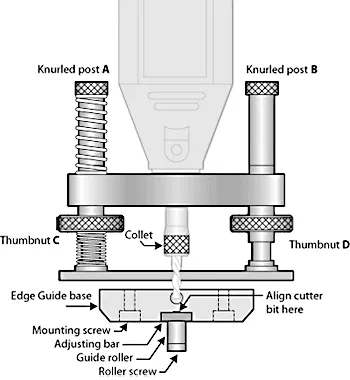

1. Rändelpfosten A und B (siehe Abbildung) und die große Rändelmutter D.

2 lösen. Stellen Sie den Fräser auf die ungefähre Tiefe in der Spannzange des Werkzeugs ein (achten Sie darauf, dass sich genügend Schaft in der Spannzange befindet). Ziehen Sie die Spannzange fest. Verwenden Sie die große Daumenmutter C zur Feineinstellung der Schnitttiefe. Eine vollständige Umdrehung der Daumenmutter entspricht 0,035" (.8,9 mm).

3. Rändelpfosten A festziehen, um die Schnitttiefe zu verriegeln.

4. Die Daumenmutter D festziehen, bis sie die Unterseite des Werkzeughalters berührt.

5. Rändelpfosten B festziehen.

Die Schraubenlöcher in der Grundplatte ermöglichen die Befestigung an anderen Vorrichtungen und Vorrichtungen.

So verwenden Sie die Kantenführung:
1. Befestigen Sie die Basis der Kantenführung mit den mitgelieferten Schrauben an der Aluminiumplatte auf der Oberfräsebasis. Ziehen Sie die Schrauben noch nicht fest.

2. Halten Sie das Drehwerkzeug, die Oberfräse basisund die Kantenführung wie in der Abbildung ganz rechts dargestellt. Den Schneidmeißel mit der Spitze der Rollenschraube ausrichten, die durch die Einstellstange an der Kantenführung vorsteht. Ziehen Sie die Schrauben fest, wenn der Bohrer richtig ausgerichtet ist.

3. Die Verriegelungsschraube der Einstellstange lösen und die Führungsrolle mit der Rändelschraube für die gewünschte Schnitttiefe positionieren. Ziehen Sie die Verriegelungsschraube fest.

4. Für eine konstante Schnitttiefe während der Oberfräsen muss das Werkzeug senkrecht zum Kontaktpunkt des Oberfräse-Bits gehalten werden.
