Anweisungen für die Leitvorlage für Akustikhalsgelenke

Diese Schablonen bestehen aus extradickem Acryl für Robustheit und sind für eine einfache Ausrichtung klar. Erhältlich für einen Schwalbenschwanz im Martin-Stil oder für eine gerade Mortise und einen Tenon. Jedes Set enthält eine Vorlage zum Weiterleiten eines Tenons an einem Gitarrenhalsabsatz und eine Vorlage zum Weiterleiten einer passenden Mortise im Nackenblock der Gitarre.

Wir haben diese Halsgelenk-Router-Bits für das Schneiden genauer Halsgelenke mit den Acoustic Neck Joint Routing Templates entwickelt.

Verwenden Sie die Vorlagen mit Ihrem hausgemachten Jig (die Pläne finden Sie unten auf dieser Seite). Vielleicht möchten Sie es erweitern oder verbessern, um Ihren speziellen Bedürfnissen gerecht zu werden. Der Jig hält einen Gitarrenkörper oder -hals in der richtigen Position für die Führung, während das Führungslager des Fräsers der Schablone folgt. Die Spannvorrichtung sollte aus 3/4" Sperrholz, vorzugsweise Birke oder einer ähnlich guten Sorte, bestehen, die flach ist.

Siehe Jig-Pläne. Beachten Sie, dass der 20" x 14"-Holm eine 1" x 4"-Kerbe am oberen Ende hat, damit der Router-Bit passieren kann. Zwei 3/4" Sperrholzzwickel halten den Steg und die Oberseite senkrecht zueinander. Trockenbauschrauben und Kleber halten die Spannvorrichtung starr.

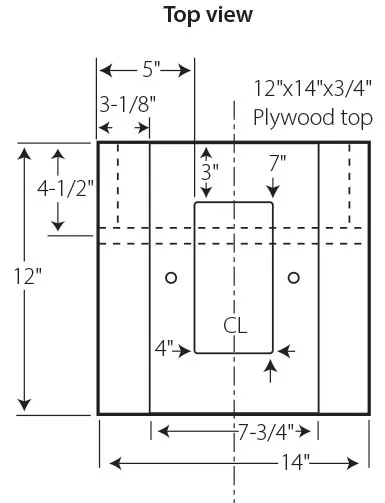

Die Oberseite, auch aus 3/4" Sperrholz, hat einen 7-3/4" breiten Mittelabschnitt, der auf 3/8" verdünnt wird. Hier liegt die Vorlage. Die Breite ist entscheidend, damit die Schablone gleiten, aber nicht verdrehen kann. Die Position der Schablone in diesem Schlitz steuert die Breite des Schwalbenschwanzes. Oben befindet sich eine 4" x 7" Öffnung, damit sich der Bohrer ausdehnen und schneiden kann.

Beachten Sie alle Sicherheitsvorkehrungen mit Elektrowerkzeugen. Tragen Sie Augenschutz und eine Staubmaske, tragen Sie keine lose Kleidung und ziehen Sie die Elektrowerkzeuge während der Einrichtung aus der Steckdose. Testen Sie Ihre Schnitte am Schrott!

Jede Schablone verfügt über zwei Schlitze für die mitgelieferte Befestigungshardware, die sie an der gewünschten Stelle festklemmen. Die Innengewinde-T-Muttern sind für den Einbau in das Sperrholz vorgesehen. Die Maschinenschrauben und Unterlegscheiben gehen durch die vertieften Schlitze in der Schablone und schrauben sie in die T-Muttern, um die Schablone zu halten.

Wenn die Vorrichtung abgeschlossen ist, markieren Sie eine Mittellinie oben und aufrecht. Stellen Sie sicher, dass dies mit der Mitte der Vorlagen übereinstimmt. Die Mittellinie hilft bei der Positionierung des Körpers oder Halses, wenn er in der Spannvorrichtung eingespannt wird.

Die Spannvorrichtung hält den Hals oder Körper in einem Winkel von 90 Grad zum Schneidmeißel. Wenn der Gitarrenkörper mit dem Soundboard gegen den Stehfuß des Jigs auf den Jig geklemmt wird, kann die Mortise im Kopfblock des Körpers in einem Winkel von 90 Grad zum Soundboard richtig geschnitten werden.

Der Halsabsatz der meisten Akustikgitarren ist jedoch im Verhältnis zur Fingerschneide um 1-1/2 bis 2 Grad abgewinkelt (siehe Abbildung; 1-1/2 Grad ist am häufigsten, kann aber je nach Gitarre variieren). Zwischen dem Hals und der Vorderseite der Spannvorrichtung sollte eine Unterlegscheibe platziert werden, um den Hals in diesem Winkel zu halten, bevor er an der Spannvorrichtung festgeklemmt wird.

Diese Vorlagen sind für die Verwendung mit unseren Halsgelenk-Router-Bits vorgesehen.

Hitzebeständige Schläuche werden mit dem Schneidmeißel geliefert, damit das Lager nicht auf dem Schaft aufsitzt. Sie können den Schlauch unter dem Spiralbohrer auch verwenden, um das Lager auf eine Höhe anzuheben, die gegen Ihre Schablone rutscht, falls dies erforderlich wird, aber nehmen Sie immer den Spalt zwischen dem Lager und der Spannzange mit mehr Schläuchen auf. Achten Sie darauf, die Enden rechtwinklig zu schneiden. Immer mindestens 1/2" Schaft in der Spannzange aufbewahren. Es kann auch erforderlich sein, die gesamte Schablone mit Unterlegscheiben anzuheben, um bei flachen Durchgängen Kontakt mit dem Lager herzustellen. Es ist immer besser, mehrere flache Durchgänge zu machen, als weniger tiefe Durchgänge.

Sobald der Hohlraum tief genug ist, damit das Lager an der Wand des Hohlraums anliegen kann, kann die Schablone bei Bedarf für zusätzliche Tiefe entfernt werden.

Passen Sie die Höhe des Router-Bits mit der richtigen Vorlage oben im Jig an. Bei Verwendung des Fräsers sollte ein Spalt zwischen der Schablone und dem Hals oder Körper vorhanden sein, um einen ordnungsgemäßen Kontakt des Lagers mit der Schablone und die richtige Schnitttiefe sicherzustellen. Es kann erforderlich sein, zwei Schlauchstücke am Schneidmeißel zu verwenden, eines über und eines unter dem Führungslager. Das Hals-Tenon ist in der Regel 5/8 Zoll lang, und der Körper ist im Allgemeinen 3/4 Zoll tief, was einen Spalt von 1/8 Zoll zwischen dem Ende des Tenons und dem Boden des Stortisationsgelenks hinterlässt. Diese Lücke ist nützlich für die Endmontage und zum Dämpfen des Halses, wenn eine zukünftige Neueinstellung erforderlich werden sollte.

Schwalbenschwanz-Mortiseschablone in Position über dem Halsblock. Der Gitarrenkörper ist im Jig eingespannt.

Tenonschablone mit Schwalbenschwanz in Position über dem Gitarrenhalsabsatz. Der Hals ist im Jig eingeklemmt.

Schieben Sie die richtige Schablone oben auf der Spannvorrichtung an eine Position, an der sie einen vorläufigen Schnitt vornimmt, sicher weg vom gewünschten Zielpunkt. Der Tenon ist zu diesem Zeitpunkt größer als gewünscht und der Mortise kleiner. Ziehen Sie die Klemmschrauben der Schablone fest und machen Sie Ihren ersten Testschnitt vorsichtig. Die Fräserhöhe und die Schablonenposition nach Bedarf neu einstellen und erneut schneiden; es können zwei oder drei Einstellungen erforderlich sein. Vielleicht möchten Sie eine Zeile auf dem Jig und eine entsprechende Markierung auf der Vorlage als Referenz zur Vereinfachung zukünftiger Einstellungen schreiben.
