Verdrahten des CTS DPDT Push-Pull-Behälters
So verdrahten Sie die CTS DPDT Push-Pull-Töpfe.

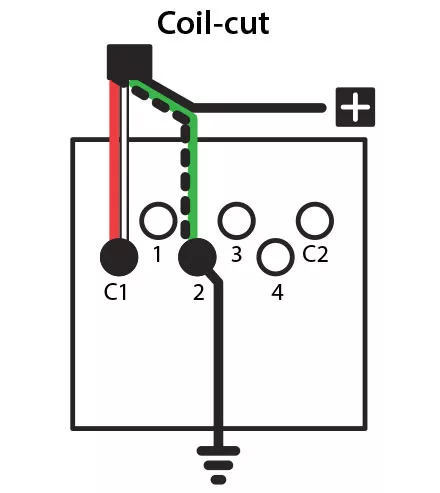

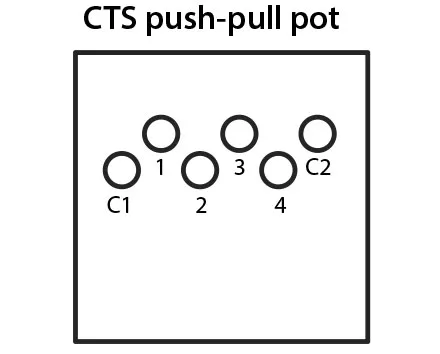

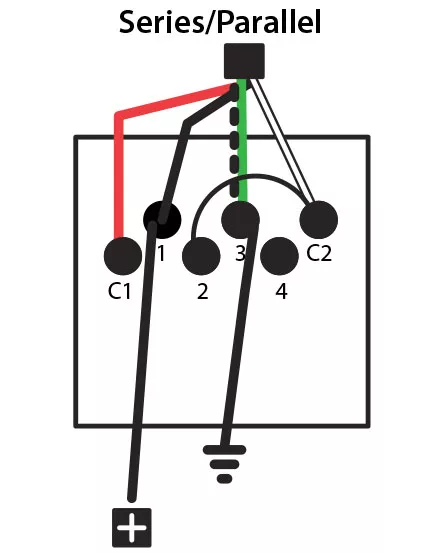

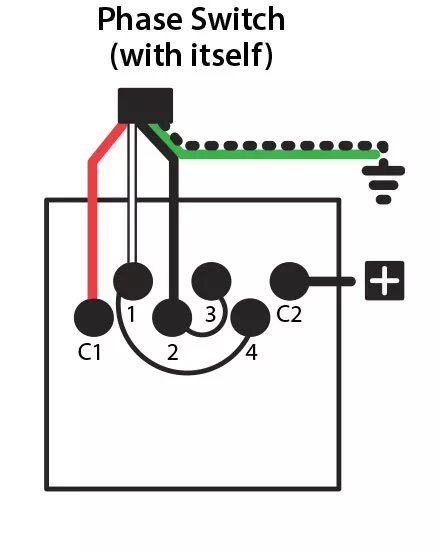

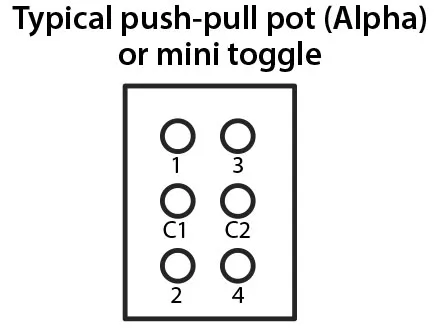

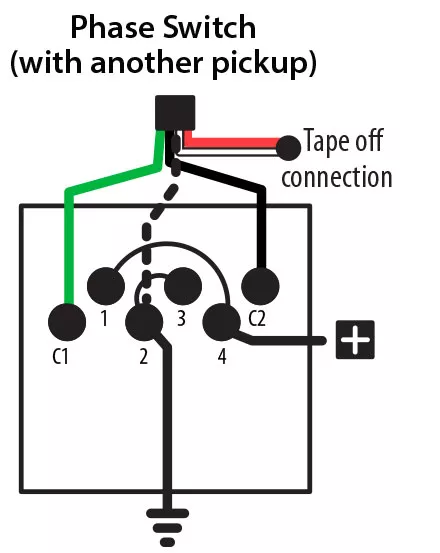

Im Gegensatz zu anderen Push-Pull-Töpfen auf dem Markt, die Mini-Töpfe verwenden, bestehen diese hochwertigen Push-Pulls aus CTS-Töpfen in voller Größe. Die Lötanschlüsse sind etwas anders angeordnet, aber die Anschlüsse sind elektrisch gleich. Das folgende Diagramm zeigt, wie die Terminalzuweisungen von einem Stil zum anderen übersetzen.

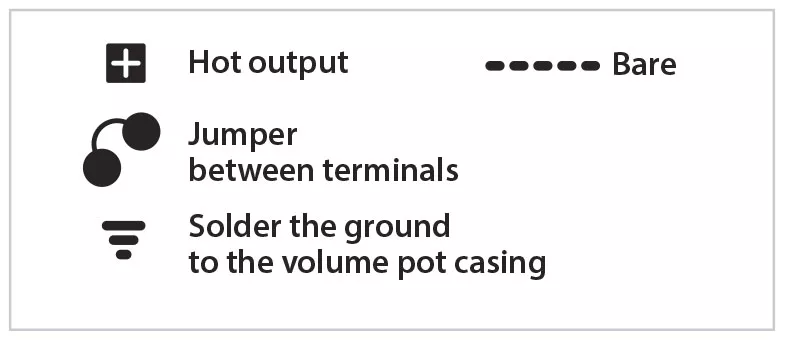

Hinweis: Die oben gezeigten Drahtfarbcodes stimmen mit unseren StewMac Humbucker Pickups überein.
Grundlagen des Push-Pull-Behälters
Dies ist noch ein weiteres leistungsstarkes Werkzeug für den Gitarrenbauer oder Reparaturtechniker. Zwei elektrisch unabhängige Komponenten werden über eine einzige Knaufwelle gesteuert. Wenn die Welle gedreht wird, wird das Potentiometer (und was auch immer es verdrahtet ist) betrieben. Sie können auch an der Knopfwelle nach oben ziehen, wodurch der Ein/Ein-Schalter von seiner „Ab“-Position in die „Auf“-Position wechselt. Denken Sie daran, dass der Topf und der Schalter getrennte Komponenten sind, sodass keine Interaktion zwischen ihnen besteht, es sei denn, Sie verdrahten den push-pull-Topf dafür.

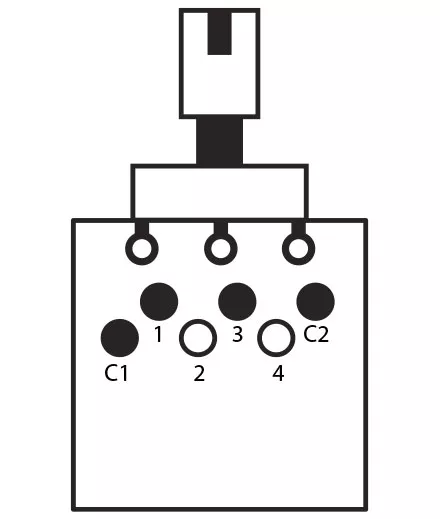

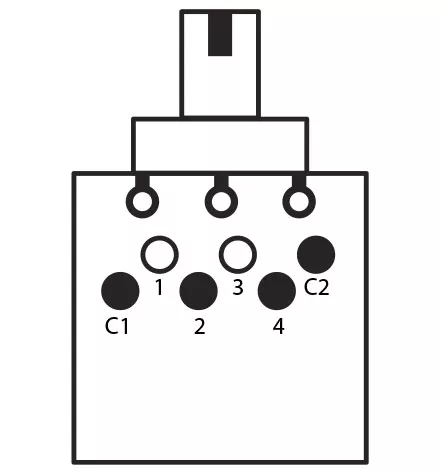

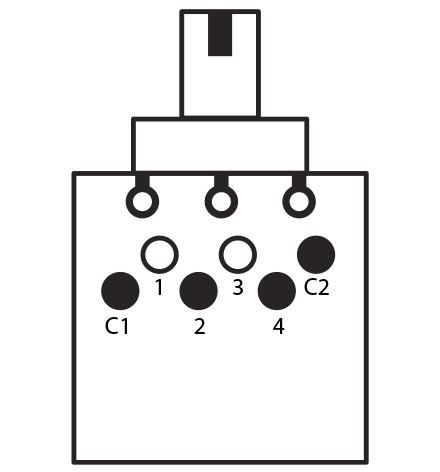

Dieses Diagramm zeigt die Bandanstoßzuordnung des Schalters in den beiden Positionen:
