Verdrahtungssatz für LP- und SG-Junioren

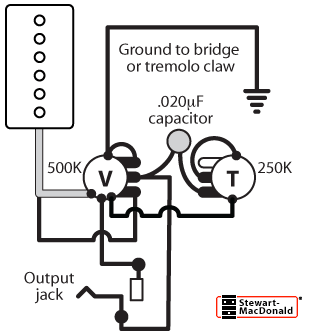

Ein grundlegender Schaltplan zur Verwendung mit dem LP& SG Junior-Verdrahtungssatz.
Die Gibson Les Paul Junior®, SG Junior® und andere Single-Pickup-Gitarren haben vielleicht die am wenigsten komplexe Verkabelungseinrichtung eines elektronischen Instruments.
Verringern Sie unerwünschte elektrische Störungen, indem Sie ein abgeschirmtes Koaxialkabel für längere Verdrahtungen verwenden (z. B. die Verbindung zwischen den Steuerungen und der Ausgangsbuchse). Das Koaxialkabel enthält einen zentralen „heißen“ Leiter, der durch ein Außengeflecht abgeschirmt ist, das für das Erdungskabel verwendet wird.
Für kurze Verbindungen zwischen Komponenten verwenden Sie nicht abgeschirmte Standarddrähte. Typischerweise wird weißes Kabel für heiße und schwarze Kabel für Masse verwendet.
Stewart-MacDonald-Verdrahtungssätze enthalten schwarz-weiße, nicht abgeschirmte Drähte sowie abgeschirmte Koaxialkabel. Für den Anschluss einer Stringerde an die Brücke ist ein zusätzlicher schwarzer Draht im Lieferumfang enthalten.
