WD/Kent Armstrong Humbucking-Abholungen

Schaltpläne und Farbcodes für WD/Kent Armstrong Humbucking-Abholungen.

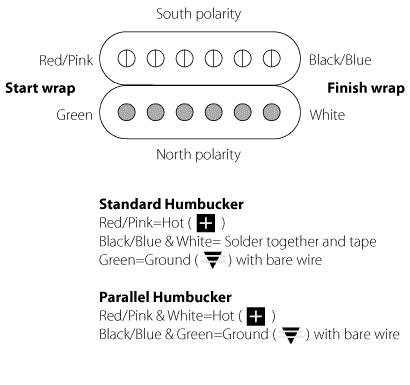

WD/Kent Armstrong verwendet ein eigenes Farbcodesystem für 4-Leiter-Abholungen. Das folgende Schema zeigt die Spulen und ihre jeweiligen Farben.

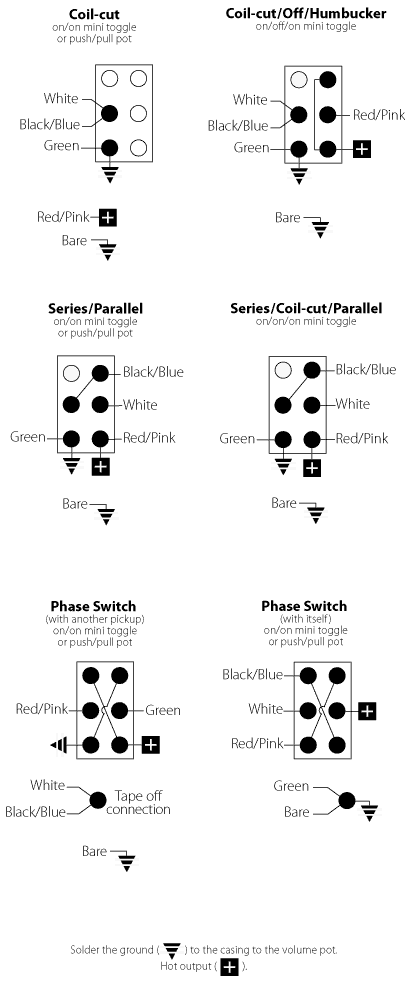

Ein 4-Leiter-Humbucker verfügt über viele Verdrahtungs- und Tonoptionen. Bei Verwendung der folgenden Optionen wird der blanke oder Kabel auf dem Poti „gelötet“.
