Switchcraft-3-Wege-Kippschalter

Montage- und Verdrahtungsanweisungen für den 3-Wege-Toggle.

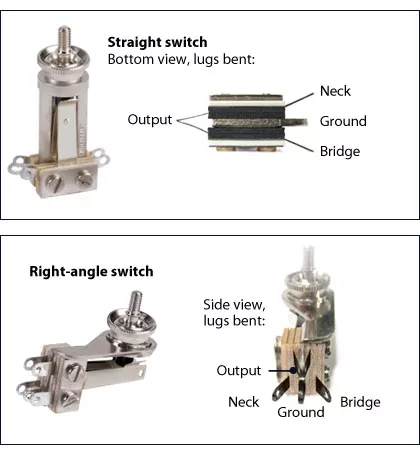

Der Switchcraft-Doppelpol-3-Wege-Schalter ist bei Gibson^® und anderen 2-Pick-up-Gitarren der Standard.

Hinweise zur Verdrahtung
Reduzieren Sie unerwünschte elektrische Störungen durch Verwendung eines abgeschirmten Koaxialkabels für längere Verdrahtungsläufe (z. B. die Verbindung zwischen den Steuerungen und der Ausgangsbuchse). Das Koaxialkabel enthält einen zentralen „heißen“ Leiter, der durch ein Außengeflecht abgeschirmt ist, das für das Erdungskabel verwendet wird.

Für kurze Verbindungen zwischen Komponenten verwenden Sie nicht abgeschirmte Standarddrähte. Typischerweise wird ein weißer Draht für heiße und ein schwarzer für die Erdung zur Brücke verwendet.

Über unsere Kits
Stewart-MacDonald-Verdrahtungssätze enthalten schwarz-weiße, nicht abgeschirmte Drähte sowie abgeschirmte Koaxialkabel. Zusätzliche schwarze Drähte zum Verlegen einer Erdung zur Brücke sind im Lieferumfang enthalten.

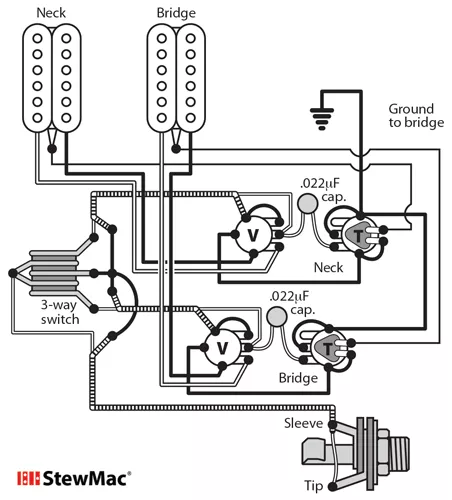

#2193 Gibson^® Les Paul^® Push-Pull Wiring Kit
Wiring Kits mit CTS push-pull Töpfen teilen die Spulen der Hummer für den Single-Coil-Betrieb bei der Verdrahtung Ihres Gibson^® Les Paul^® oder SG^®. Diese sind für das Abklemmen von Pickups mit Reihenanschluss (3 Draht, 5 Draht usw.) vorgesehen.

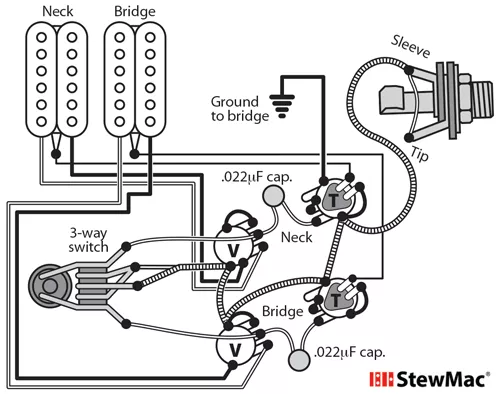

#2194 Gibson^® SG^® Push-Pull-Verdrahtungskits
mit CTS push-pull-Töpfen teilen die Spulen von Hummern für den Single-Coil-Betrieb beim Verdrahten Ihres Gibson^® Les Paul^® oder SG^®. Diese sind für das Abklemmen von Pickups mit Reihenanschluss (3 Draht, 5 Draht usw.) vorgesehen.

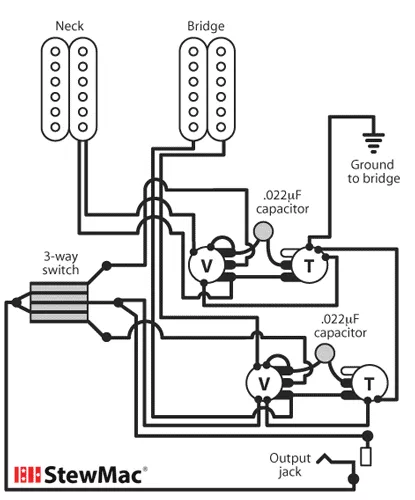

#2133 Gibson^® Les Paul^®, #2133-SP Les Paul Special^® und #2134 SG^® -VerdrahtungssätzeAlternative

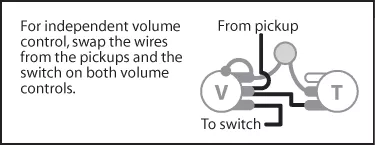

Lautstärkereglerverdrahtung
Sie können beide Lautstärkeregler eines Les Paul (oder eines anderen Dual-Lautstärkereglers) verdrahten, damit Sie die Lautstärke der Abholungen unabhängig voneinander mischen können. Dies löst das Problem in der Mittelstellung des Wahlschalters, bei dem das Herunterfahren einer Lautstärkeregelung beide Pickups betrifft.

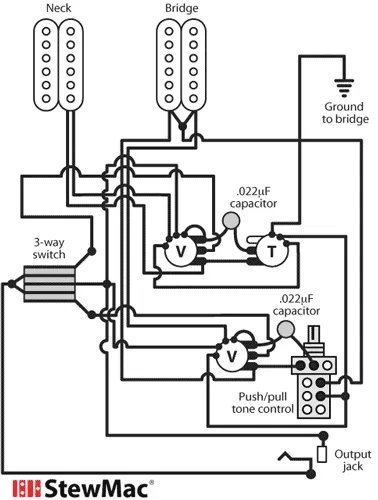

Gibson^® Jimmy Page Les Paul^® Schaltplan
Mit dieser JPLP-Verdrahtungsoption können Sie die Brückenaufnahme mit einer push-pullTonsteuerung spulenschneiden. Das andere Merkmal der JPLP-Verdrahtung ist, dass in der mittleren Position des Aufnahmewählers die Brückenaufnahme mit der Halsaufnahme phasenverschoben ist.
In dieser Einrichtung kann der Brücken-Humbucker keine Aufnahme mit zwei Leitern sein. Die Aufnahme muss über 3 oder 4 Leiter sowie eine Abschirmung oder einen blanken Draht verfügen. Befolgen Sie die Spezifikationen Ihres Abholherstellers und verdrahten Sie die Reihenverbindung (Spulenschnitt) mit dem push-pull-Topf, wie im Diagramm gezeigt. Verbinden Sie den blanken Draht und den typischen „heißen“ Draht mit der Masse (normalerweise die Rückseite des Volumenbehälters). Verdrahten Sie dann das typische Erdungskabel mit der Eingangsöse der Brückenaufnahme-Volumensteuerung. Dies sollte einen phasenverschobenen Klang in der mittleren Position geben. Wenn nicht, drehen Sie einfach die heißen und geerdeten Drähte der Brückenaufnahme um.

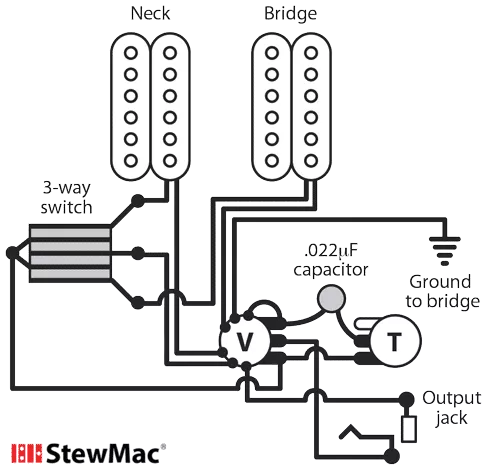

#2136 Verdrahtungskit für 2-Pickup-Gitarre
Dieser Verdrahtungsplan ist für jede 2-Pickup-Gitarre mit Hummern, Einzelspulen oder einer Kombination aus beidem (Masterlautstärke, Masterton) geeignet.
