Rechtwinkliger Kippschalter für 3-Pickup Gitarren

Eine Profilkarte des rechtwinkligen Kippschalter für 3-Pickup-Gitars.

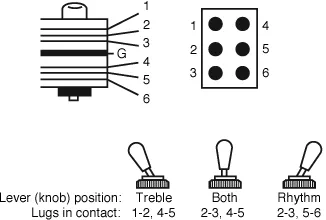

Dieser rechtwinklige Kippschalter ist ein DPDT-Schalter (doppelpolig, doppelstossig) „on-on-on“. Eine Unteransicht des Schalters ist im Vergleich zu einem standardmäßigen DPDT-Ein-Ein-Mini-Kippschalter dargestellt:



Les Paul / SG Custom 3-Pickup Wiring:
Lug 1: Nicht verwendet in LP/SG Customs
Lug 2: Heiß von mittlerem Tonabnehmer
Lug 3: Löten eines Kabel an Kabelschuh 4
Lug 4: Heiß von Stegtonabnehmer-Poti
Lug 5: Heiß zu Ausgangsbuchse, Schaltausgang
Lug 6: Heiß von Hals-TonabnehmerVolumenPoti
