Schienenhammer-Humbucking-Aufnahmen

Schaltpläne und Farbcodes für Railhammer-Humbucking-Aufnahmen.

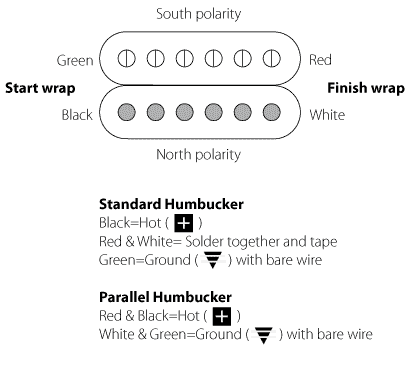

Railhammer verwendet sein eigenes Farbcodesystem für 4-Leiter-Abholungen. Das folgende Schema zeigt die Spulen und ihre jeweiligen Farben.

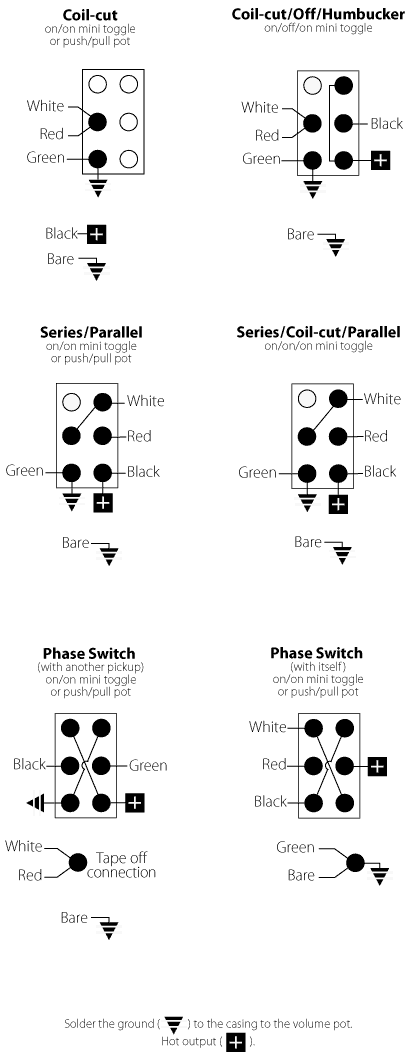

Ein 4-Leiter-Humbucker verfügt über viele Verdrahtungs- und Tonoptionen. Bei Verwendung der folgenden Optionen wird der blanke oder Kabel auf dem Poti „gelötet“.
