Anweisungen zum 4-Wege 2-poligen Klingenschalter

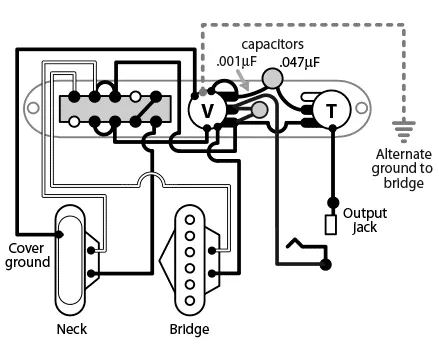

Installations- und Schaltplan für den 4-Wege 2-poligen Klingenschalter.
Position 1 Stegtonabnehmer
2 Hals und Steg parallel (Standard Tele Hals/Steg)
Position 3 HalsTonabnehmer
4 Hals und Steg in Reihe
Der Klingenschalter kann mit der Feder zu beiden Seiten installiert werden – es gibt keinen Unterschied, elektrisch.
Für dieses Setup ist eine geringfügige Änderung der Hals Tonabnehmer erforderlich. Die Abdeckung muss von der schwarzen Leitung der Tonabnehmer getrennt werden und dann mit einem separaten Kabel zur Erde laufen.
Die Saite-Masse auf einem Tele wird normalerweise durch die Grundplatte der Stegtonabnehmer hergestellt, die die Steg berührt. Wenn Ihr Tonabnehmer keine Grundplatte hat, führen Sie einen Saite Kabel von der Rückseite des Poti zur Unterseite der Steg.
Reduzieren Sie unerwünschte elektrische Störungen, indem Sie ein abgeschirmtes Koaxialkabel für längere Verdrahtungen verwenden (z. B. die Verbindung zwischen den Steuerungen und der Ausgangsbuchse). Das Koaxialkabel enthält einen zentralen „heißen“ Leiter, der durch ein Außengeflecht abgeschirmt ist, das für das Kabel verwendet wird.
Für kurze Verbindungen zwischen Komponenten verwenden Sie nicht abgeschirmte Kabel. Typischerweise wird weißes Kabel für heiße und schwarze Kabel für Masse verwendet.
