Gotoh Humbucking Pickups

Schaltpläne und Farbcodes für Gotoh Humbucking-Abholungen.

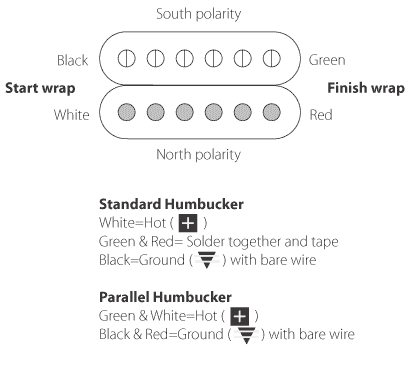

Gotoh verwendet sein eigenes Farbcodesystem für 4-Leiter-Abholungen. Das folgende Schema zeigt die Spulen und ihre jeweiligen Farben.

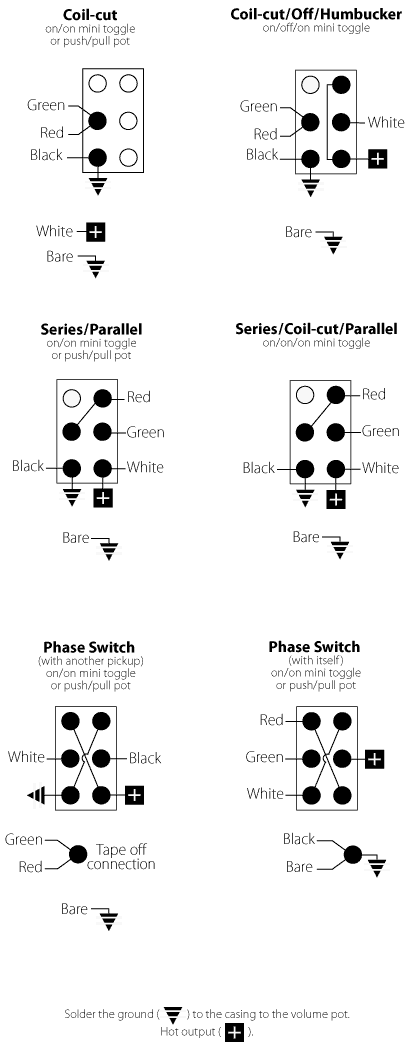

Ein 4-Leiter-Humbucker verfügt über viele Verdrahtungs- und Tonoptionen. Bei Verwendung der folgenden Optionen wird der blanke oder Abschirmungsdraht auf dem Volumenbehältergehäuse „gelötet“.
