Pickups mit einer Spule aus Golden Age
Verdrahtungsdiagramme und Farbcodes für Einzelspulenaufnahmen im Golden Age.
Wie man für einen tollen Ton verkabelt!
Golden Age Single-Coil Pickups werden hergestellt, um den Ton und die Reaktion von Vintage Single-Coil Pickups nachzubilden. Im Gegensatz zu Vintage-Pickups ist der mittlere Pickup jedoch umgekehrt gewickelt und weist eine umgekehrte Polarität auf. Dadurch erhalten Sie eine hum-stornierende Ausgabe in den Positionen „2“ und „4“ eines 5-Wege-Auswahlschalters (wenn die mittlere Aufnahme mit der Hals- oder Brückenaufnahme kombiniert wird).
Golden Age Single-Coil Pickups sind in verschiedenen Ausgabeversionen erhältlich. Höhere Ausgangsaufnahmewerte werden typischerweise in der Brückenposition verwendet; dies kompensiert die Differenz der vibrierenden Strangenergie, die von der Brückenaufnahme im Vergleich zu den mittleren oder Nackenaufnahmewerten „gesehen“ wird. Höhere Ausgabeaufnahmen können in der Hals- und/oder Mittelposition installiert werden, aber die Ausgabebilanz kann beeinträchtigt sein.
Abholhöheneinstellung
Die Aufnahmen sollten nicht zu nahe an den Strängen eingestellt werden. Bei Einzelspulen etwa 1/8" Abstand zwischen der Oberseite des unteren E-Ständers und der Unterseite des Strangs lassen, wenn sie am höchsten (21. oder 22.) Strang durchbrochen sind, und 3/32" für das hohe E-Ständerstück. Wenn Sie die Abholungen je näher anpassen, kann dies zu „falschen“ Notizen von Wundsträngen bei höheren Ärmchen führen. Strat® Gitarren haben manchmal dieses Problem – um es zu heilen, senken Sie einfach die Höhe des Halses und die mittleren Pickups auf der Bassseite.
und werden von der Rückseite des Gitarrenschutzes aus betrachtet.

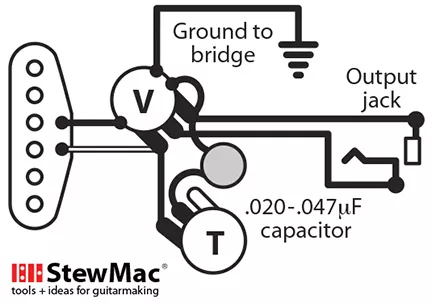

Einfache Lautstärke- und

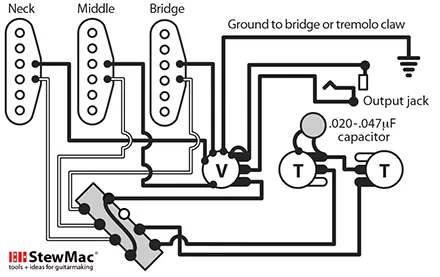

Tonverdrahtung Strat® -Verdrahtung, 3 Single-Coil-Aufnahmen und CRL-Schalter
Ein herkömmlicher Hebelschalter mit offenem Kontakt kann installiert werden, wobei die Feder den Steuertöpfen zugewandt oder gegenüberliegend ist; es gibt keinen elektronischen Unterschied, aber die Feder zeigt typischerweise von den Töpfen weg.

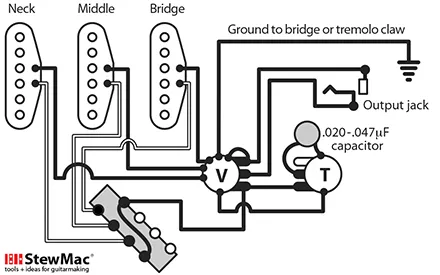

3 Single-Coil-Aufnahmen mit Master-Lautstärke- und Tonsteuerung und CRL-Schalter

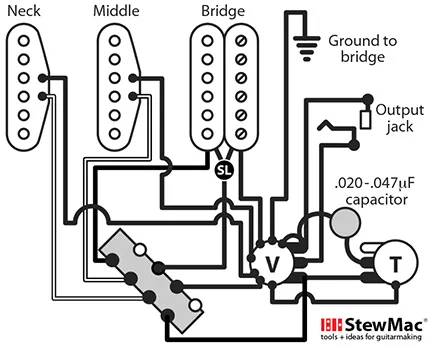

Humbucker-/Single-Coil-/Single-Coil-Verdrahtung mit CRL-Schalter
In Position 4 (Brücke und Mitte) ist der Humbucker spulengeschnitten. Draht mit der Aufschrift „SL“ ist der Serienlink für Ihren Humbucker.

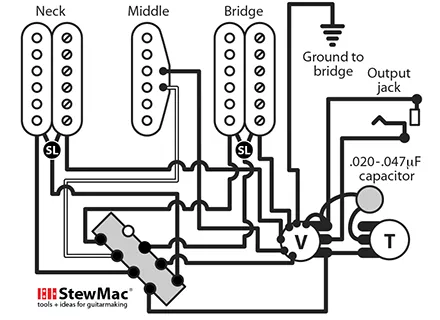

Humbucker-/Single-Coil-/humbucker-Verdrahtung mit CRL-Schalter
In den Positionen 2 (Hals und Mitte) und 4 (Brücke und Mitte) sind die Bucker gewickelt. Draht mit der Aufschrift „SL“ ist der Serienlink für Ihren Humbucker.
