Anweisungen zur Tonabnehmer von Golden Age Lippenstiften mit einer Spule

Schaltpläne

Wie man für einen tollen Ton Kabel!

Golden Age Lippenstift-Pickups mit gewachstem, polybeschichtet Kabel aufgewickelt Alnico 5 Stabmagnete, umhüllt von ikonischen verchromten Metallrohren. Dieses vollständig abgeschirmte Design ist für eine einfache Installation in modernen Gitarren ausgelegt. Einstellung Tonabnehmer Um die Höhe Ihrer Abholungen anzupassen, machen Sie eine Notiz mit Ihrem höchsten Ärger. Messen Sie zwischen dem Saite und der Tonabnehmer: Sie möchten einen Spalt von etwa 1/8" am unteren E-Saite und etwa 3/32" am hohen E-Saite. Experimentieren Sie, um das beste Ausgangsgleichgewicht zwischen Hals- und Steg zu finden.

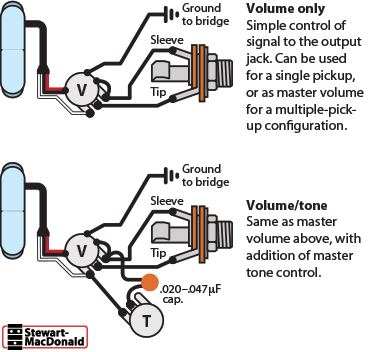

Einfache Lautstärke-/Tonschaltungen

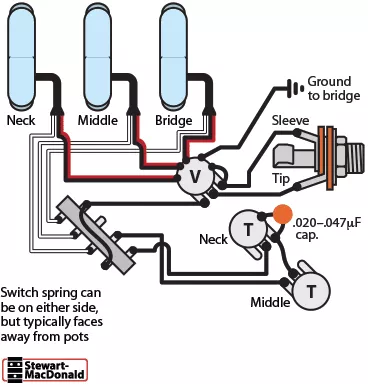

Einzelspule / Einzelspule / Einzelspule
Traditionelle Stratifizierung^® Verdrahtung mit Hauptlautstärke und Zweitonsteuerung über einen CRL-Klingenschalter (3-Wege 5-Wege).

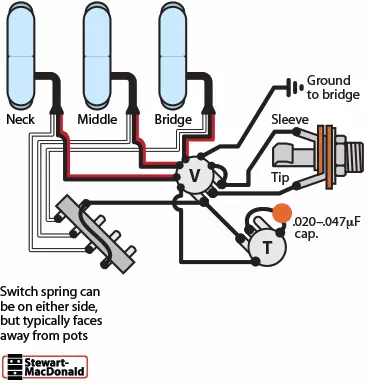

Einzelspule / Einzelspule / Einzelspule
Nur zwei Bedienelemente: Hauptlautstärke und Hauptton.

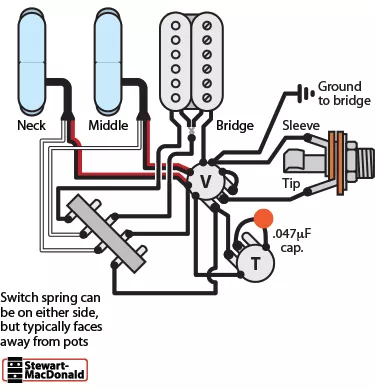

Einzelspule / Einzelspule / Humbucker
Mit CRL-5-Wege-Schalter. An Schalterstellung 4 (Steg/Mitte) ist der Humbucker spulengeschnitten.

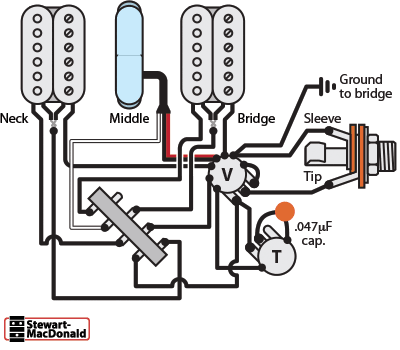

Humbucker / Einzelspule / Humbucker
Wenn sich der Schalter in den Positionen 2 (Hals/Mitte) und 4 (Steg/Mitte) befindet, werden die Bucker gewickelt.
