Anweisungen zum Megaswitch

Installations- und Verdrahtungspläne für den E-Modell-Megaswitch.

Der Megaswitch bringt fünf vielseitige Klänge aus Kombinationen von Single-Coil-Pickups oder Buckern hervor. Er ersetzt einen standardmäßigen 5-Wege-Strat®-Schalter für neue Verdrahtungsoptionen plus coil-tapping und ermöglicht es dem Gitarristen, Aufnahmespulen zur Hum-Eliminierung zu kombinieren.

Vor der Installation des Megaswitch E-Modell
Bestimmen Sie die Polarität jeder Aufnahmespule und welche Drähte mit jeder Spule verbunden sind: Ähnliche Magnetpole stoßen sich gegenseitig ab und gegenüberliegende Pole ziehen an. Für einen Demut-Effekt müssen zwei Spulen mit entgegengesetzter Polarität entweder parallel oder im seriellen Modus angeschlossen werden. Nehmen Sie die Aufnahme, die Sie in der mittleren Position verwenden möchten, und platzieren Sie ihre Oberseite gegen die Oberseite einer anderen Aufnahmespule. Wenn sich ihre Magnetpole gegenseitig anziehen, haben sie eine entgegengesetzte Polarität. Oder Sie können den Polaritätstester Nr. 5127 verwenden, ohne die Abholungen zu entfernen.

Um die Drähte zu identifizieren, die zu jeder Spule eines Humbuckers führen, verbinden Sie die Drähte mit einem Multimeter (auf 200mV eingestellt) und berühren Sie die Pole jeder Spule leicht mit einem eisenhaltigen Objekt (einem Schraubendreher oder Inbusschlüssel). Wenn das Multimeter schwingt, haben Sie die Leitungen dieser Spule identifiziert.

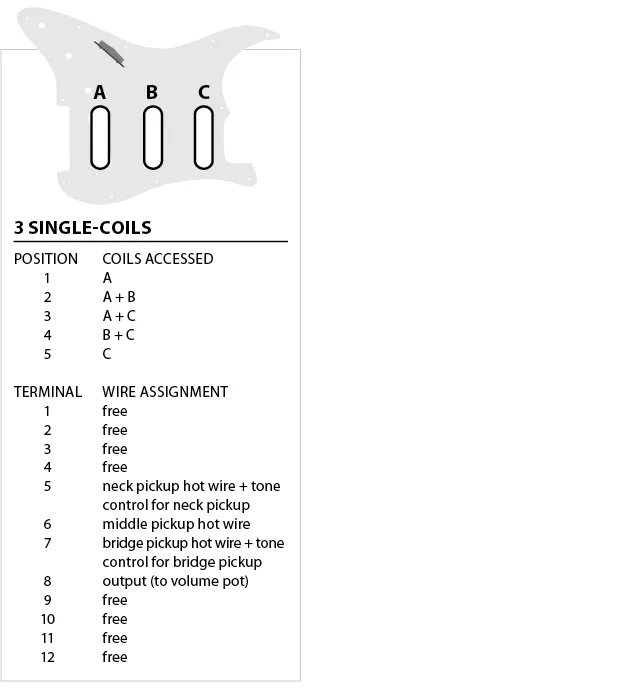

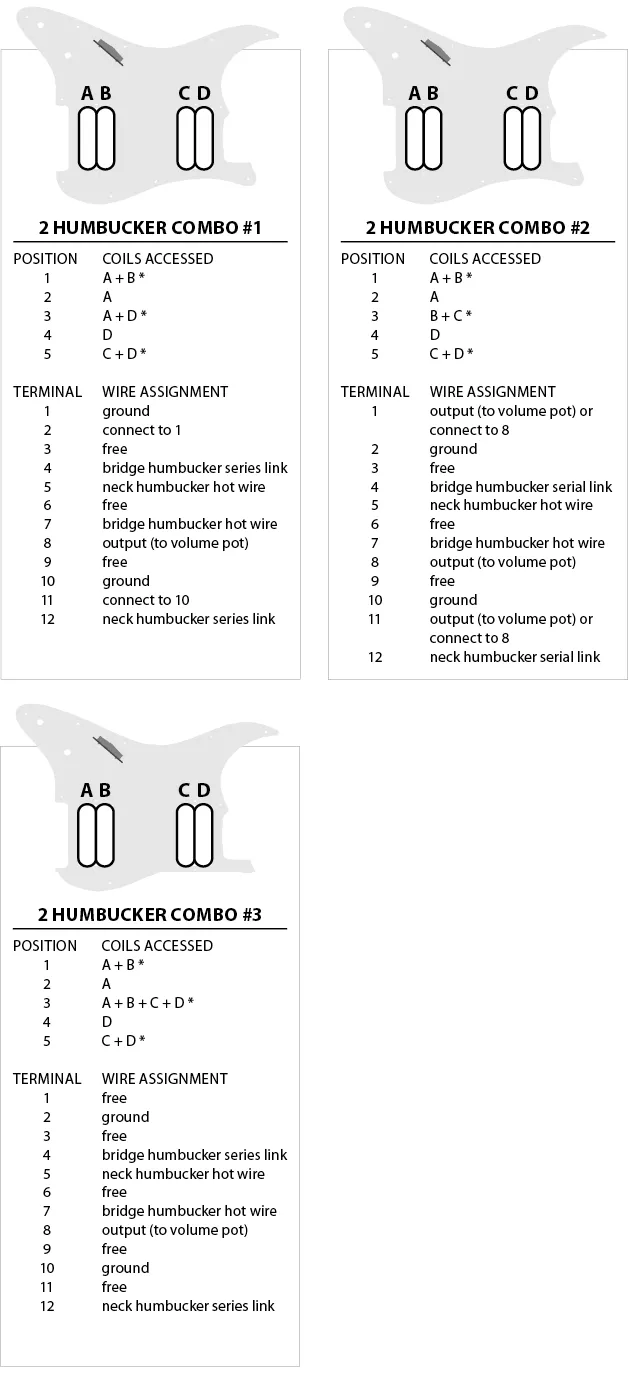

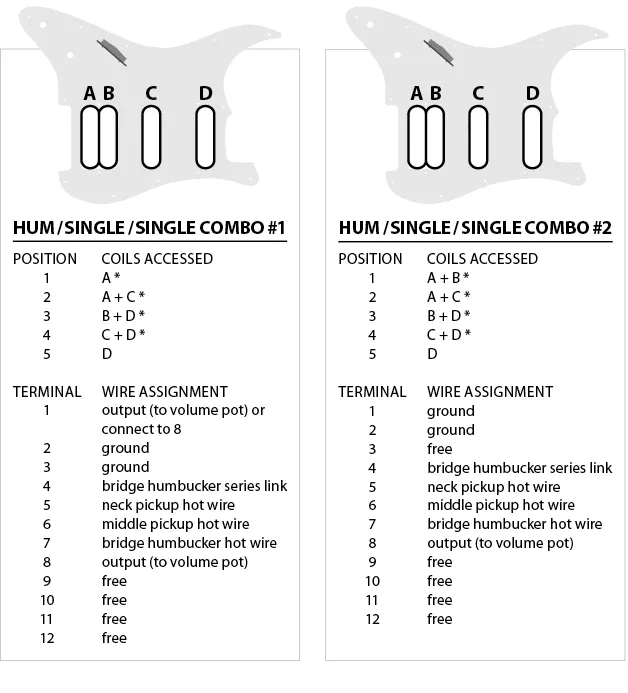

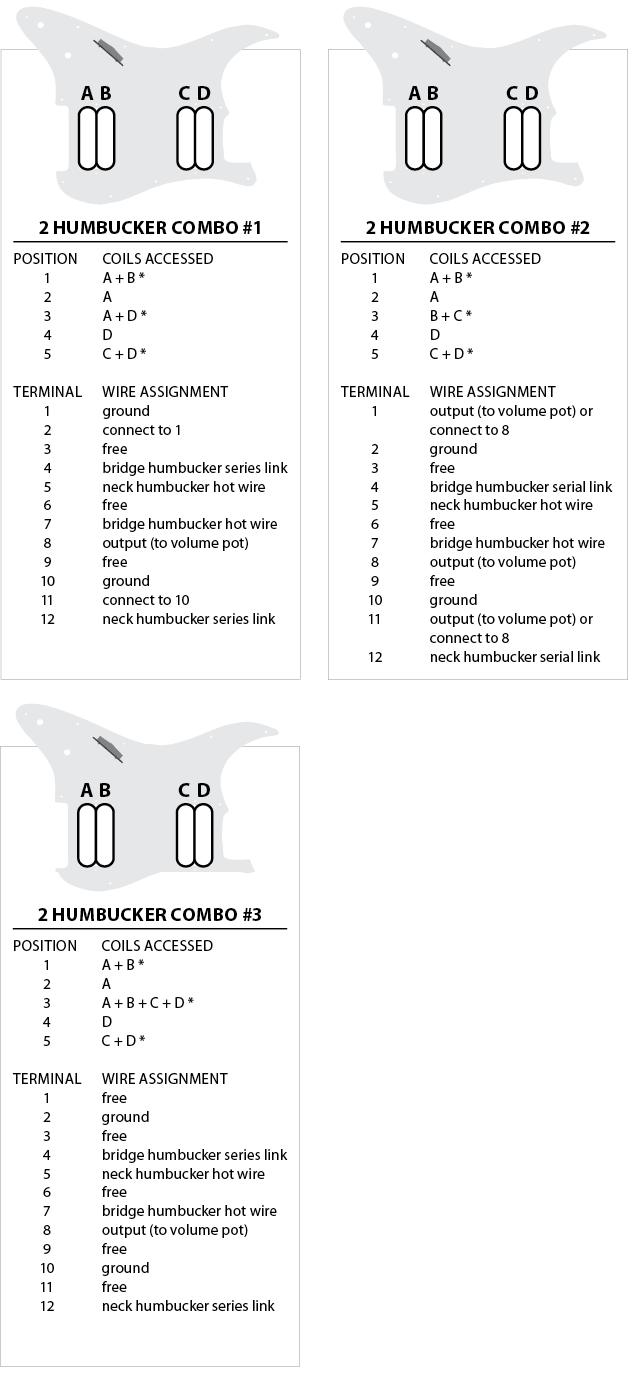

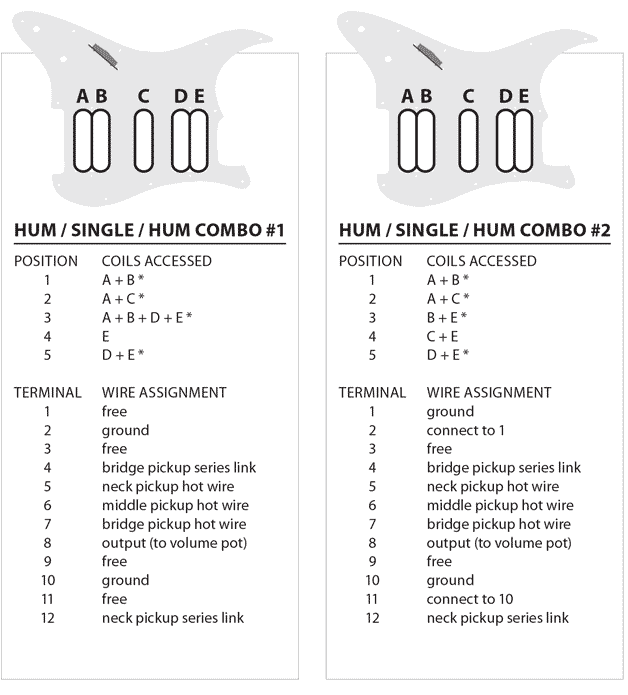

Wenn Sie die Analyse und das Löten der Pickups abgeschlossen haben, können bestimmte Geräusche „dünn“ oder phasenverschoben sein. Tauschen Sie in diesem Fall den Heizdraht des betroffenen Humbuckers mit seinem Erdungsanschluss aus; der Abschirmungsdraht bleibt geerdet. Wenn die richtigen Spulen angeschlossen sind, aber der Ton noch zu dünn ist, ändern Sie die 4-Leiter-Verdrahtung des betroffenen Humbuckers wie folgt: Löten Sie die heißen und die Erdungsdrähte als neuen Spulenanschluss zusammen. Verwenden Sie die ehemaligen Spiralanschlussdrähte als neuen Heiz- und Erdungsdraht. Überprüfen Sie erneut die Zuordnung der Drähte zu den Spulen und schließen Sie sie gemäß den Schaltplänen auf den folgenden Seiten an.

E-Modell Megaswitch-Tönungssteuer-Verdrahtungsspitzen
Bei der Installation des E-Modell Megaswitch müssen Sie den Tonkreis oft neu verdrahten. Wenn das Gerät über eine Einzel- oder Mastertonsteuerung verfügt, die Lautstärke- und Tonbehälter wie unten gezeigt verdrahten.

Installationen im Strat-Stil, die zwei Tonsteuerungen haben, eine für die Halsaufnahme und die andere für die mittlere Aufnahme, sollten wie unten gezeigt verdrahtet werden.

Da der Megaswitch nicht zulässt, dass die mittlere Aufnahme allein verwendet wird, sollten Sie eine Tonsteuerung für die Aufnahme von Hals und Brücke wünschen. Verdrahten Sie dazu die Leitung des Topfes mit niedrigerem Ton zu Kabelschuh 7 anstelle von Kabelschuh 1.

Beide Aufbauten haben ihre Vorteile. Eine Mitteltonsteuerung wirkt sich nur auf die Positionen “2” und “4” (die „Phasenabweichungsschicht“) aus. Eine Tonsteuerung der Brückenposition betrifft drei der fünf Schalterpositionen: nur Brückenaufnahme, Brücken- und Mittelaufnahmen sowie Brücken- und Halsaufnahmen.

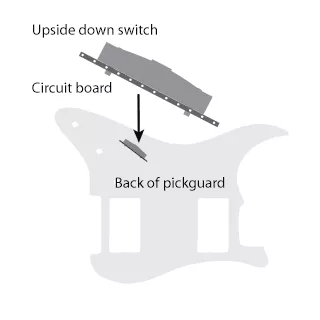

Montieren Sie den Schalter von der Unterseite des Pickguards mit der Leiterplatte zur Mitte der Gitarre. Montieren Sie den Megaswitch immer mit der Leiterplatte, die den Aufnahme- und Steuertöpfen am nächsten ist. Drähte von der nicht bedruckten Seite der Platte und Löten von der bedruckten Seite einführen.
