Batteriekasten für Solidbody
Installationsanleitung für den Nur-Körper-Akkukasten.
I-3576

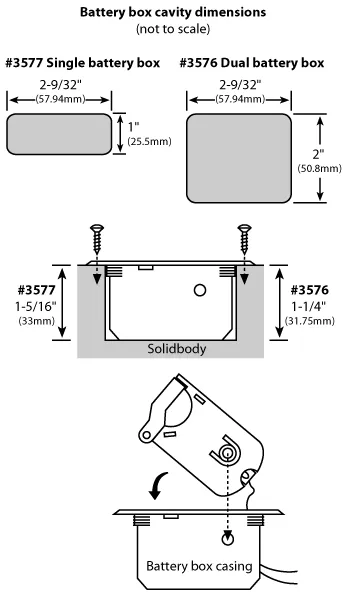

Beachten Sie die Abmessungen des Batteriekastenhohlraums rechts und streichen Sie ein Loch in einer Solidbody-Gitarre. Bohren Sie ein Loch für die Kabel des Batteriekastens, vom Kontrollhohlraum der Gitarre bis zum Kastenhohlraum. Bohren Sie mit dem Batteriekastengehäuse als Schablone Führungslöcher für die Befestigungsschrauben.
Installation
Verlegen Sie die Kabel des Batteriekastens in den Kontrollhohlraum der Gitarre und schrauben Sie das Batteriekastengehäuse in die Gitarre. Beachten Sie, dass die Stifte am schwenkbaren Batteriefach in die Löcher im Gehäuse des Batteriekastens einrasten. Die Drähte abschneiden und in den Steuerkreis der Gitarre einlöten. Installieren Sie eine 9-Volt-Batterie wie unten gezeigt.
Installation
Verlegen Sie die Kabel des Batteriekastens in den Kontrollhohlraum der Gitarre und schrauben Sie das Batteriekastengehäuse in die Gitarre. Beachten Sie, dass die Stifte am schwenkbaren Batteriefach in die Löcher im Gehäuse des Batteriekastens einrasten. Die Drähte abschneiden und in den Steuerkreis der Gitarre einlöten. Installieren Sie eine 9-Volt-Batterie wie unten gezeigt.
