Batteriekasten für Akustik oder Solidbody

Installationsanleitung für den Akustik- oder Festkörperbatteriekasten.

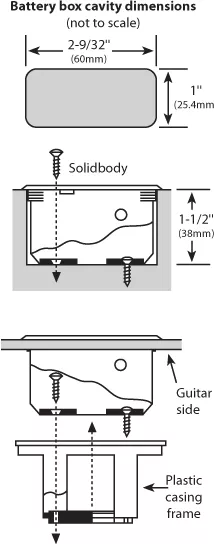

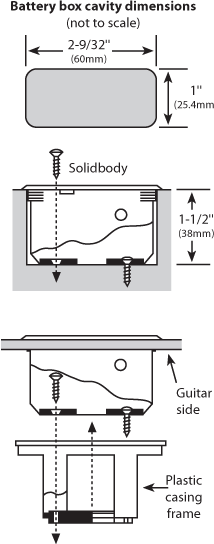

Beziehen Sie sich auf die Abmessungen des Batteriekastenhohlraums rechts und routen Sie ein Loch in einer Solidbody-Gitarre oder in der Seite einer Hohlbody-Gitarre.

Solidbody-Gitarre
Bohren Sie ein Loch für die Kabel des Batteriekastens, vom Kontrollhohlraum der Gitarre bis zum Kastenhohlraum. Bohren Sie die Vorbohrungen für die Schrauben des Batteriekastengehäuses. Montieren Sie das Gehäuse mit den mitgelieferten Schrauben, wie links gezeigt (der äußere Kunststoffgehäuserahmen wird nicht für Solidbody-Gitarren verwendet).

Hollowbody-Gitarre
Positionieren Sie den Kunststoffgehäuserahmen innerhalb der Gitarre. Installieren Sie das Batteriekastengehäuse durch die Gitarrenseite und befestigen Sie es mit den mitgelieferten Schrauben am Gehäuserahmen, wie rechts abgebildet.

Installation

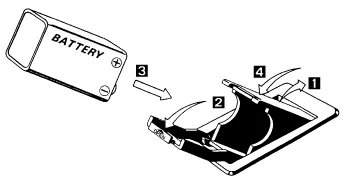

Verlegen Sie die Kabel des Batteriekastens und schieben Sie den schwenkbaren Batteriekasten wie in der Abbildung rechts gezeigt in Position. Die Stifte an der Schachtel rasten in die Löcher im Gehäuse ein. Die Drähte abschneiden und in den Steuerkreis der Gitarre einlöten. Installieren Sie eine 9-Volt-Batterie wie unten gezeigt.
