6-Wege-Grigsby-Klingenschalter aus Oak

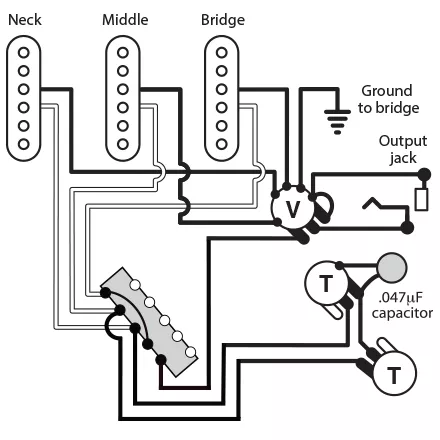

Montage- und Verdrahtungsanweisungen für den 6-Wege-Grigsby-Klingenschalter von Oak.
Der Schalter wird normalerweise so installiert, dass die Feder von den Töpfen weg zeigt, aber in beide Richtungen zeigen kann – es gibt keinen Unterschied, elektrisch.
Reduzieren Sie unerwünschte elektrische Störungen, indem Sie ein abgeschirmtes Koaxialkabel für längere Verdrahtungen verwenden (z. B. die Verbindung zwischen den Steuerungen und der Ausgangsbuchse). Das Koaxialkabel enthält einen zentralen „heißen“ Leiter, der durch ein Außengeflecht abgeschirmt ist, das für das Kabel verwendet wird.
Für kurze Verbindungen zwischen Komponenten verwenden Sie nicht abgeschirmte Kabel. Typischerweise wird weißes Kabel für heiße und schwarze Kabel für Masse verwendet.

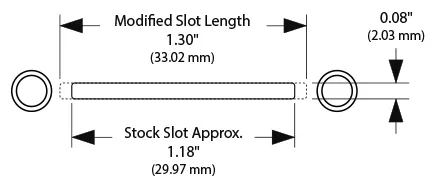

Passen Sie den Schlagbrett-Schlitz an den 6-Wege-Klingenschalter an
