3-Wege-CRL-Hebelschalter
Installations- und Verdrahtungspläne für den 3-Wege-CRL-Hebelschalter.
Dieser traditionelle Federhebelschalter wird häufig für Telecaster® Gitarren verwendet. Dieser Schalter hat einen Montageschraubenabstand von 1-5/8" und benötigt mindestens 1-3/8" Tiefe im Körperhohlraum. Für den Hebel ist ein 1/16" x 1-1/16" Schlitz in der Pickguard/Steuerplatte erforderlich.
In zwei StewMac-Verdrahtungssätzen enthalten
Dieser 3-Wege-CRL-Hebelschalter ist in beiden Tele® -Verdrahtungssätzen enthalten. Diese Verdrahtungssätze enthalten schwarze und nicht abgeschirmte Drähte sowie abgeschirmte Koaxialkabel. Für den Anschluss einer Stringerde an die Brücke ist ein zusätzlicher schwarzer Draht im Lieferumfang enthalten.
Verringern Sie unerwünschte elektrische Störungen, indem Sie ein abgeschirmtes Koaxialkabel für längere Verdrahtungen verwenden (z. B. die Verbindung zwischen den Steuerungen und der Ausgangsbuchse). Das Koaxialkabel enthält einen zentralen „heißen“ Leiter, der durch ein Außengeflecht abgeschirmt ist, das für das Erdungskabel verwendet wird.
Für kurze Verbindungen zwischen Komponenten verwenden Sie nicht abgeschirmte Standarddrähte. Typischerweise wird weißes Kabel für heiße und schwarze Kabel für Masse verwendet.

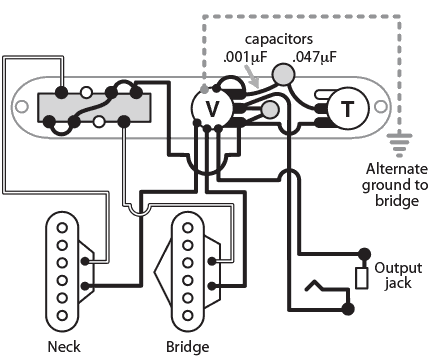

Verdrahtungssatz für Tele
Der Hebelschalter kann so installiert werden, dass die Feder zu beiden Seiten zeigt – es gibt keinen Unterschied, elektrisch. Die String-Masse auf einem Tele wird normalerweise durch die Metallgrundplatte der Brückenaufnahme hergestellt, die die Metallbrücke berührt. Wenn Ihr Pickup keine Metallgrundplatte hat, führen Sie einen String-Massedraht von der Rückseite des Volumentopfs zur Unterseite der Brücke (hier mit einer gepunkteten Linie gekennzeichnet).

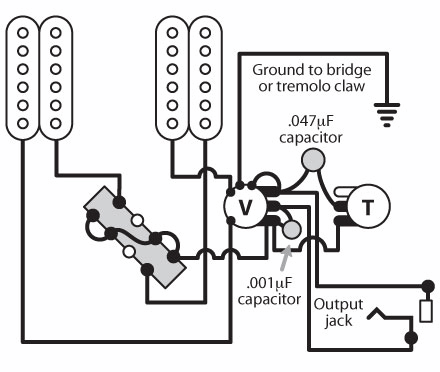

3-Wege-Hebelschalter mit 2 Humbucker-Diagramm
Dieser Schaltplan ist für jede Gitarre mit zwei Pickups mit Hummern, Einzelspulen oder einer Kombination aus beidem geeignet.

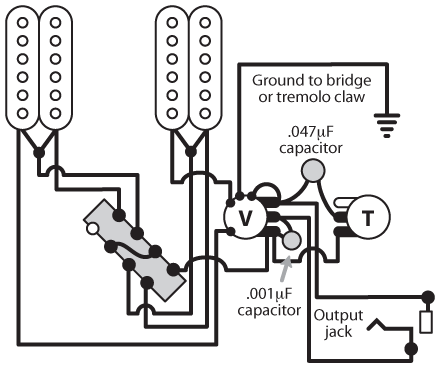

Optionales Humbucker-Diagramm
Für Gitarren mit Daumenhaltern, die einen Spiral- oder Reihenanschluss haben, macht diese Verdrahtung die mittlere Position zu einer Kombination aus Hals- und Brücken-Single-Coil-Ausgängen parallel.
