Anweisungen für die Hals-Set-Anzeige

Das Neck Set Gauge wurde uns vom Bau- und Reparaturtechniker Bryan Galloup vorgestellt. Dieses Werkzeug hilft bei der Planung eines Nacken-Reset, hilft bei der Bestimmung der erforderlichen Brückendicke für eine Gitarre, wenn ein Nacken-Reset nicht geplant ist, und hilft bei der Berechnung der Brückendicke und der Nackeneinstellungsinformationen für eine neu gebaute Gitarre.

Die Hals-Set-Messlehre ist für die Verwendung mit unserer #3799 Precision Straight Edge konzipiert.

Nacken zurücksetzen

Schritt 1.

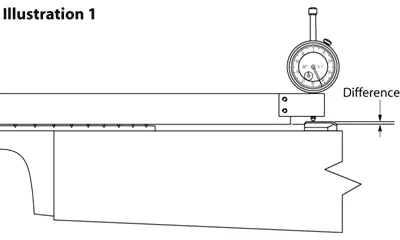

Befestigen Sie den Messuhrblock am Ende der geraden Kante, sodass die Oberseite des Aluminium-Indikatorblocks mit der Oberseite der geraden Kante ausgerichtet ist (siehe Abbildung 1). Ziehen Sie die beiden Innensechskantschrauben an, mit denen der Block an der geraden Kante befestigt ist. Die Hals-Set-Messlehre auf eine gute ebene Oberfläche wie eine Tischsäge oder einen Gelenktisch legen und die Null überprüfen. Halten Sie die gerade Kante vertikal auf der Oberfläche. Wenn Sie die gerade Kante auf die eine oder andere Seite kippen, kann dies zu einem falschen Messwert auf der Messuhr führen. Verwenden Sie die rotierende Einfassung, um das Messgerät auf Null zu stellen. Die Messuhr sollte sich ungefähr in der Mitte ihres Bereichs befinden. Notieren Sie diesen Messwert und notieren Sie ihn auch auf der kleinen Skala.

Schritt 2.

Bevor Sie den Hals aus dem Instrument entfernen, messen Sie den oberen Punkt des Brückenaufsatzes relativ zum Hals. Legen Sie die gerade Kante in der Mitte des Halses auf die Bügel. (Zur Genauigkeit und zur Berücksichtigung des Hochziehens des Soundboards sollte dies mit den installierten Strängen und dem auf die Neigung abgestimmten Instrument erfolgen. Stellen Sie sicher, dass der Hals so gerade wie möglich ist; passen Sie ggf. die Stange an.) Notieren Sie diesen Messwert und vergleichen Sie ihn mit dem in Schritt 1 aufgezeichneten Nullwert. Dieser Vergleich ist der Unterschied (siehe Abbildung 1) zwischen der Ebene der Querspitzen und der Oberseite der Brücke. Wenn der Gitarrenhals zurückgesetzt werden muss, sollte die Messung der Brücke deutlich kleiner (0,050" bis 0,075" oder mehr) als der Nullpunkt sein. Der Unterschied zwischen den beiden Messwerten kann verwendet werden, um zu bestimmen, wie viel Holz von der Ferse entfernt werden muss, um den richtigen Ansatzwinkel zu erhalten. Wenn es keinen Unterschied gibt oder wenn die Oberseite der Brücke etwas über der Ebene der Fritte-Oberteile liegt, muss der Gitarrenhals nicht zurückgesetzt werden, und die Brücke hat einen ausreichend hohen Sattel.

Schritt 3.

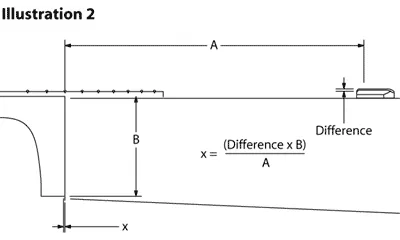

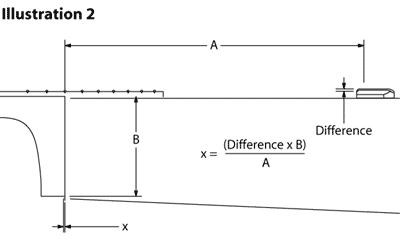

Nachdem Sie den Abstand von der Ebene der Bügel zur Oberseite der Brücke bestimmt haben, können Sie die Holzmenge berechnen, die Sie von der Halsspitze entfernen müssen (siehe Abbildung 2). Wählen wir beispielsweise .100" als Unterschied aus. Verwenden Sie die Formel: x = (Diff. x B)/A und stecken Sie die Zahlen ein, um: x = (0,100 x 3,625)/11,5 zu erhalten; daher x = 0,032". „A“ ist der Abstand vom Hals-/Körpergelenk zur Mitte des Sattelschlitzes auf der Brücke, und „B“ ist die Höhe des Halsabsatzes. Die Hals-Set-Anzeige gibt Ihnen schnell und genau die Nummer, die Sie für eine präzise Hals-Reset-Funktion benötigen. Jetzt rasieren Sie sich 032" von der Unterseite der Ferse ab und entfernen Sie immer weniger, während Sie die Ferse hinaufbewegen, bis nichts entfernt wird, wo die Fingerauflage am Hals anliegt. Wir empfehlen Ihnen, konservativ zu sein und etwas weniger als 0,032 Zoll zu beginnen, den Hals an Ort und Stelle zu setzen und Ihre Arbeit mit dem Halsset-Messgerät zu überprüfen. Versuchen Sie, eine Nullanzeige auf dem Messgerät zu erhalten. (Um absolut richtig zu sein, musst du eine Stütze innerhalb der Gitarre unter der Brücke verwenden, um die Menge des Soundboard-Pull-Ups zu simulieren, die auftritt, wenn die Gitarre auf das Spielfeld abgestimmt ist).

Eine neue Brücke schlagen

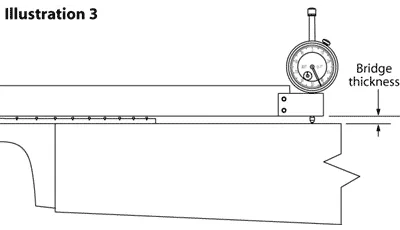

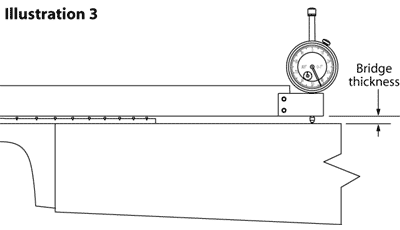

Wenn die Brücke entfernt wurde und bevor Sie eine neue herstellen, können Sie die richtige Dicke für die neue Brücke mit dem Hals-Set-Messgerät bestimmen. Positionieren Sie den Messuhrblock dieses Mal unten an der geraden Kante (siehe Abbildung 3). Halten Sie die gerade Kante auf einer flachen Oberfläche, wobei der Befestigungsblock auch auf dieser Oberfläche aufliegt. Die Anzeige sollte nahe Null sein und der Drehknopf vollständig gedreht sein, um sich der Grenze seines Verfahrwegs zu nähern. Ziehen Sie die Stellschrauben in dieser Position an. Nach dem Festziehen den Nullpunkt erneut überprüfen und die Einfassung anpassen. Messen Sie jetzt von Null nach unten, um die Brückendicke zu finden. Beachten Sie, dass die Messuhr rückwärts angezeigt wird, also berücksichtigen Sie dies. Einige Zifferblätter haben Zahlen mit umgekehrtem Leseverhalten (die kleinen farbigen). Diese Messung ist eine sehr gute Zahl, die für Ihre Brückenhöhe verwendet werden kann, und sollte die Oberseite der Brücke direkt auf die Höhe der Fracking-Oberteile bringen. (Nochmals, bilde den Soundboard-Pull-up. Wir empfehlen, .025" als gute Durchschnittszahl zu verwenden, wenn Sie Ihre bestimmte Gitarre nicht messen möchten).

Bau einer neuen Gitarre

Wenn Sie eine neue Gitarre bauen, müssen Sie beide Operationen durchführen, nämlich den Hals setzen und eine Brücke bauen oder eine vorgefertigte Brücke montieren. Richten Sie das Halsset-Messgerät so ein, wie Sie es für die Herstellung einer neuen Brücke getan haben, mit dem Indikator-Befestigungsblock unten an der geraden Kante (siehe Abbildung 3). Stellen Sie den Hals auf die Höhe der Brücke ein, die Sie verwenden, und arbeiten Sie so, wie Sie es bei einem Nacken-Reset tun würden. Messen Sie bei angebrachtem Hals von Null bis zur Spitze der Gitarre. Wenn die Fingerschneide noch nicht besäumt ist, berücksichtigen Sie die zusätzliche Höhe der Falze, die normalerweise etwa 0,040 beträgt“. Vergleichen Sie diese Messung mit der Höhe der Brücke. Dies ist die Differenznummer, die in der Formel verwendet werden soll. Wenn diese Messung größer als die Stärke der Brücke ist, müssen Sie möglicherweise Holz von der Oberseite des Schwalbenschwanzes entfernen. Achten Sie darauf, ob dieser Unterschied positiv oder negativ ist. Damit wird bestimmt, wo Holz entfernt werden soll, um ein gutes Halsset zu erhalten. Denken Sie daran, die gerade Kante immer an der Mittellinie des Gitarrenfingerbretts auszurichten.

Sobald der Hals gesetzt ist, arbeiten Sie an der Brücke. Wenn Sie die Brücke bauen, gehen Sie wie unter „Eine neue Brücke bauen“ beschrieben vor. Wenn Sie eine vorgefertigte Brücke verwenden, hilft Ihnen die Hals-Set-Messlehre dabei, zu bestimmen, ob Sie ihre Dicke ändern sollten, bevor Sie sie auf die Oberseite kleben.
