Stewart-MacDonald Reitbogenpresse
Anweisungen zur Einrichtung und nützliche Tipps, wie Sie unser Fret Arbor Press System optimal nutzen können.
ARBOR-EINRICHTUNG
Die Dornpresse auspacken und überschüssiges Öl oder Fett, das sich auf dem Gehäuse befinden könnte, abwischen. Installieren Sie den Armanschlag und drücken Sie den Kuller in die Ram.
Ram einstellen
Die Höhe der Ram über dem Brett hängt davon ab, wie Sie die Presse verwenden.

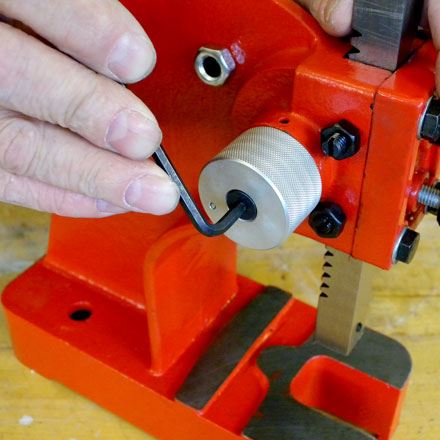

Um die Höhe der Ram über dem Brett zu ändern, entfernen Sie die Rückholfeder mit einem 4 mm -Sechskantschlüssel.

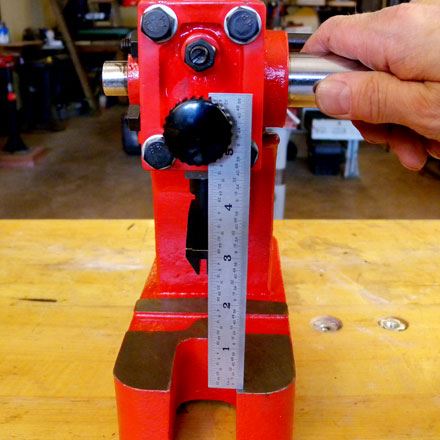

Drehen Sie das Zahnrad von Hand, so dass der Brettpressen-Cul die Arbor-Basis um etwa 1-1/4" freigibt, wenn Sie nur ein Brett mit dem Bretttisch beschlagen.
Der Abstand sollte etwa 2-1/2 Zoll betragen, wenn ein Hals mit der hölzernen Halsstütze gefreut wird.

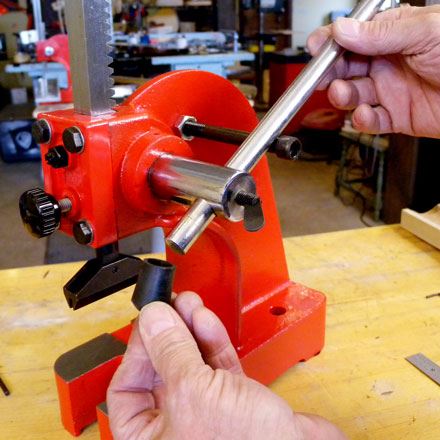

Nach der Einstellung die Rückholfeder austauschen und den Hebelarm montieren.
Montagevorschläge

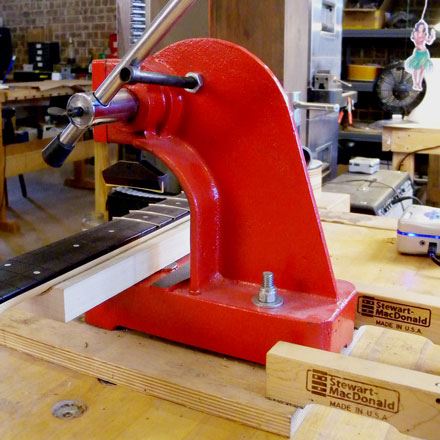

Für beste Ergebnisse sollte die Presse an einer Bank oder einem speziellen Arbeitsplatz befestigt werden.
Montieren Sie die Dornpresse an ein Sperrholzstück, um sie einfach an Ihrer Bank zu befestigen.

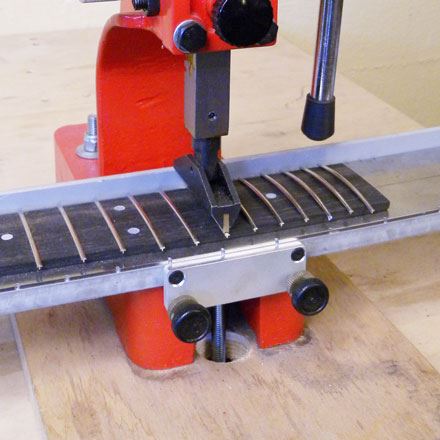

Um den Bretttisch zu befestigen, bohren Sie ein 5/16" Loch durch das Sperrholz und Ihre Bank. Die Schraubenstange des Tischs durch den Lochzaun in Richtung des Dorns schrauben und von unten nach oben festziehen, bis sie fest sitzt.

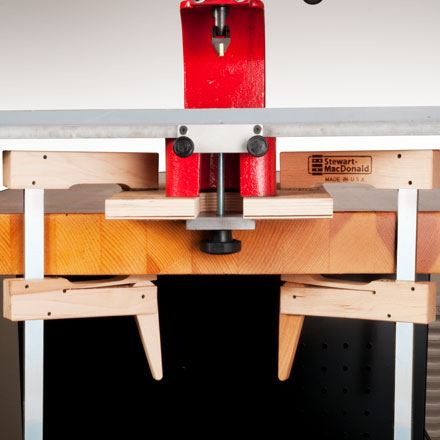

Eine weitere Methode (rechts dargestellt) ist das Schneiden einer Aussparung in das Sperrholz. So kann die Presse den Rand Ihrer Bank überhängen.
SETUP-OPTIONEN FÜR FRETTING
Die Dornpresse kann verwendet werden, um Rümpfe in einem vollständigen Hals oder in einem neuen Brett zu installieren, das noch an einem Hals befestigt werden muss. Die ordnungsgemäße Einrichtung der Presse variiert entsprechend, je nachdem, wie sie verwendet wird.

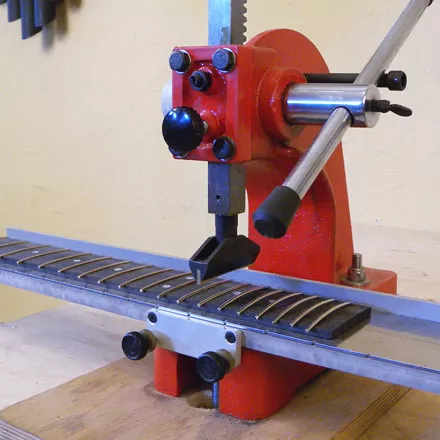

Installieren von Fratschen in einer nicht angeschlossenen Fratboard:
Legen Sie ein Brett mit oder ohne Vorlage auf den Bretttisch.

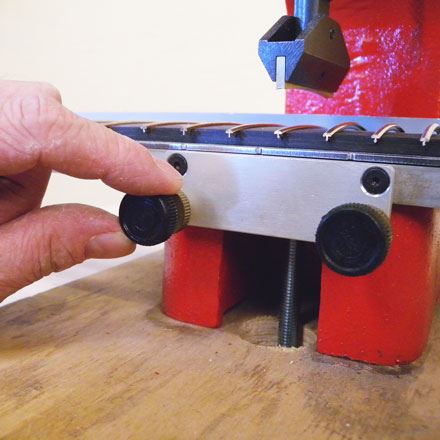

Richten Sie den Tisch mithilfe der Einstellungen an der Vorderseite der Presse so aus, dass die Schlitze der Hülsen gerade mit der Kulle liegen.

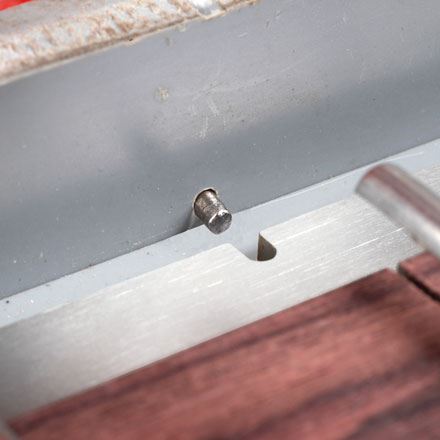

Der Indexierungsstift arbeitet mit einer Nadelskalenschablone für eine schnelle Ausrichtung von Arbor zu Nut. Um den Stift aus dem Weg zu ziehen, einfach die Schraube auf der anderen Seite des Zauns herausdrehen.

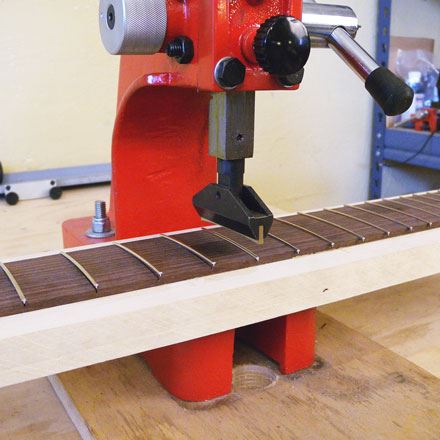

Einen noch nicht profilierten Bolzen am Hals anfressen:
Wenn Sie einen unprofilierten Hals fressen, platzieren Sie einfach den vorbereiteten Blank auf der Basis des Arbors.

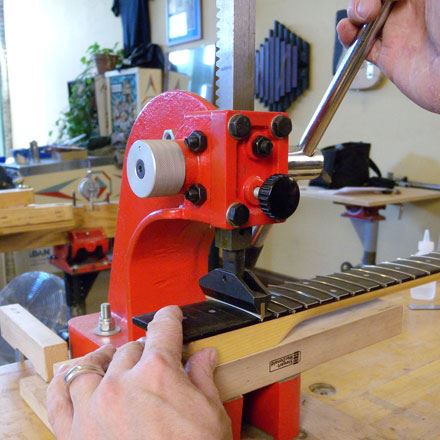

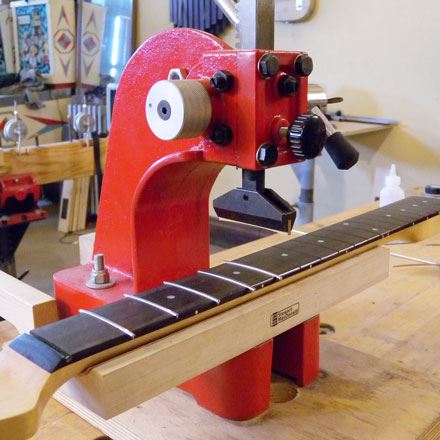

Benetzen (oder Benetzen) eines fertigen Schraubhalses, der aus dem Körper entfernt wurde:
Verwenden Sie die Nackenschlaufe, wenn Sie einen profilierten Hals bis zur Ferse reiben, und drehen Sie dann den Cul um, um die Ferse zu reiben.

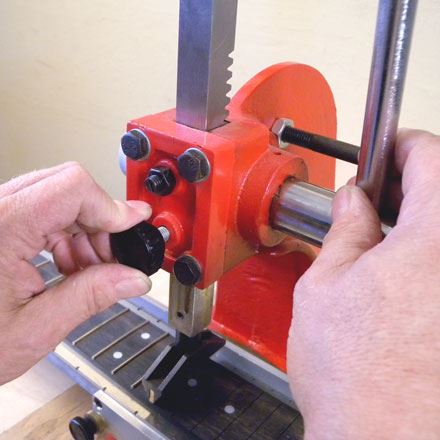

Verriegelungsschraube
Beim Verkleben von Falzen die Ram mit der Verriegelungsschraube über einer Falze halten, während der Klebstoff trocknet.
