TrueChannel Routing-Jig

I-5993

Installieren Sie den Führungsstift

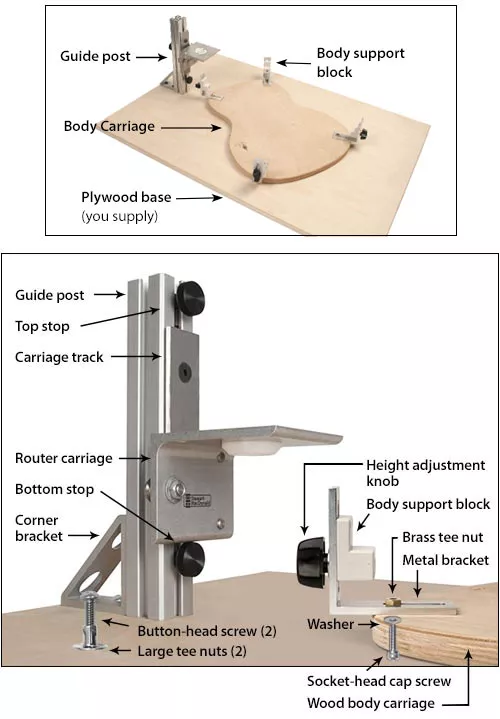

Der vertikale Führungsstab kann auf einer glatten, flachen Tischplatte montiert werden, aber es ist am bequemsten, nur für diesen Zweck eine Sperrholz-Basisplatte zu erstellen. Wir empfehlen Sperrholz in Schrankqualität, da es flach und stabil ist.

Schneiden Sie ein Blatt 24" x 36" aus 3/4" Sperrholz oder bereiten Sie Ihre Arbeitsfläche vor.

Ein leichtes Finish auf der Sperrholzbasis und dem Karosserieschlitten ermöglicht ein einfaches Gleiten. Sorgen Sie dafür, dass der Schlitten noch besser gleitet, indem Sie ein wenig Paste-Wachs auf beide Oberflächen auftragen. Wischen Sie den Überschuss ab.

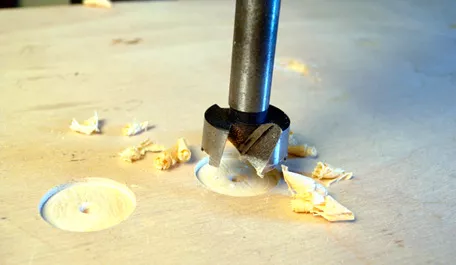

Markieren Sie auf der Unterseite Ihres Arbeitsbretts Ihre Löcher für die Eckhalterung, die den Führungsstab trägt. Die beiden Löcher sind 1-1/2" voneinander entfernt. Das Loch, das der Kante der Platine am nächsten liegt, ist 2,5 cm von der Kante entfernt. Verwenden Sie einen 7/8" Forstner-Bit, um eine Aussparung für die großen Überwurfmuttern zu schaffen, die mindestens 1/16" tief sind.

Bohren Sie mithilfe der Mitten der Aussparungen der T-Mutter 3/8" Löcher durch Ihre Sperrholz-Arbeitsplatte. Verwenden Sie ein Backerboard, um zu vermeiden, dass das Holz oben herausgeplatzt wird.

Setzen Sie die großen Überwurfmuttern von unten ein und klopfen Sie leicht auf den Sitz.

Befestigen Sie die Führungsstangenbaugruppe am Sockel, indem Sie die beiden Befestigungsschrauben des Knopfkopfs in die großen Überwurfmuttern schrauben.

Montage der Karosseriestützblöcke

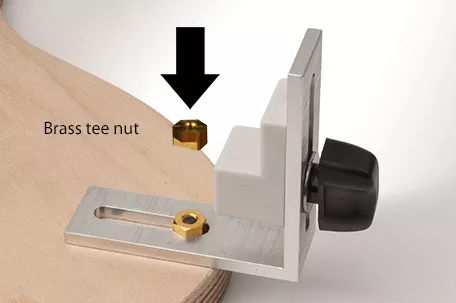

Die verengte Seite der Messing-T-Mutter passt in die Nut in der Gleithalterung. Stecken Sie jede Innensechskantschraube und Unterlegscheibe durch die Unterseite der Holzkörperform (mit der Gegenbohrungsseite nach unten). Führen Sie durch die Gleithalterung und in die Messing-T-Mutter.

Montieren Sie die Gleithalterungen in den äußersten Löchern am Körperschlitten für große Instrumente. Die Innenlöcher passen für viele kleinere Instrumente.

Befestigen Sie den Führungsstift

Der Routerwagen rollt vertikal auf den Führungsstab und hält Ihren Laminattrimmer. Er passt zum Bosch Colt Laminattrimmer. Sie können bei Bedarf auch Löcher hinzufügen, um andere Trimmermarken zu akzeptieren.

Montage des Bosch Colt Routers: Entfernen Sie die Grundplatte von der Colt-Basis (mit vier Schrauben gehalten). Montieren Sie Ihren Colt am Routerwagen und achten Sie darauf, dass der Bohrer durch die Mitte des Tiefenrings des Fräsers verläuft. Die Schrauben, mit denen die Basisplatte an der Colt-Basis befestigt war, wiederverwenden.

Montage eines Laminattrimmers einer anderen Marke: Wenn Ihr Laminattrimmer/-router nicht mit den Montagebohrungen übereinstimmt, verwenden Sie die Router-Montageschablone (separat erhältlich), um neue Löcher zu finden und zu bohren.

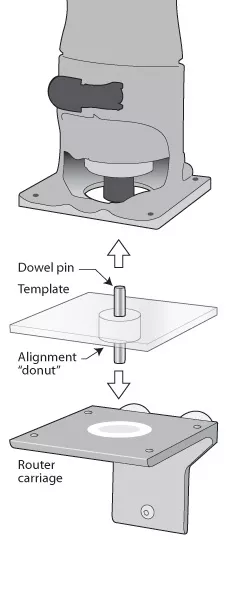

1. Positionieren Sie die Schablone auf dem Routerwagen des Jigs. Der 1/4"-Dübelstift und die Ausrichtung „Donut" halten ihn zentriert.


2. Beschriften Sie die Vorderkante der Vorlage. Markieren Sie die Montagebohrungen des Schlittens auf der Schablone, damit Sie keine neuen Bohrungen in der Nähe dieser Stellen bohren können.


3. Befestigen Sie den Passstift in Ihrem Router und schieben Sie die Schablone auf den Stift. Richten Sie die Vorderseite der Schablone auf die Vorderseite des Routers aus. Markieren Sie die Montagebohrungen Ihres Routers auf der Schablone.


4. Entfernen Sie die Schablone und verwenden Sie eine mittlere Stanze, um jede Lochposition vor dem Bohren zu markieren. Die Schablone fest einspannen und die Löcher bohren.


5. Platzieren Sie die gebohrte Schablone auf dem Stift des Routers, um die Lochpositionen zu überprüfen.


6. Platzieren Sie den Stift und die Ausrichtung „donut“ auf der Schablone und klemmen Sie diese Baugruppe am Routerschlitten der Vorrichtung fest. Verwenden Sie die gebohrten Löcher als Führung, um neue Montagelöcher im Schlitten zu bohren.


7. Entfernen Sie die Schablone und montieren Sie Ihren Router am Schlitten.

Aufbau des Gitarrenkörpers

Wenn Sie eine Großkörpergitarre verlegen, montieren Sie die Gleithalterungsschrauben in den äußersten Löchern des Karosserieschlittens. Die Innenlöcher passen für viele kleinere Instrumente. Bei sehr kleinen oder ungewöhnlich geformten Instrumenten einen maßgefertigten Sperrholzwagen schneiden. Machen Sie es etwas kleiner als die Außenabmessungen des Instruments, damit es den Führungsstift während der Führung nicht berührt.

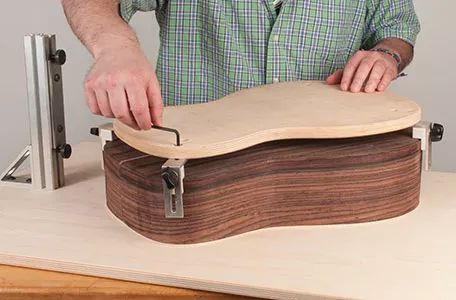

1. Die Halterungen leicht locker lassen und die Schlittenbasis gleichmäßig über dem Körper positionieren. Schieben Sie die Halterungen hinein, bis sie die Seiten berühren, und ziehen Sie sie dann fest. Stellen Sie sicher, dass der Körper auf den Höhenverstellern aufliegt.


2. Entfernen Sie den Körper, drehen Sie den Schlitten auf die Basisplatte und setzen Sie den Körper wieder in den Schlitten ein.

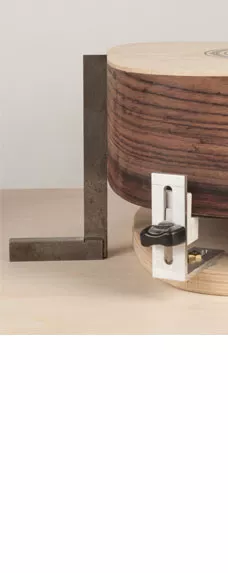

3. Stellen Sie die Blöcke mit einem Quadrat auf der Basisplatte nach oben oder unten ein, bis die Seiten so nahe wie möglich am Quadrat sind. Überprüfen Sie die Quadratheit am Hals- und Heckende sowie an den Seiten.



4. Wenn Ober- und Rückseite die Seiten überhängen, verhindern Sie, dass Sie die Seiten mit dem Quadrat überprüfen. In diesem Fall eine Kerbe ablegen, damit das Quadrat bündig an den Seiten anliegen kann.




   Sie können den Überhang mit einem scharfen Messer und einer Datei abschneiden oder mit Handwerkzeugen in die Nähe kommen und mit einem Kugellager-Routerbit bündig schneiden.




   Wenn Sie das Instrument umdrehen, um die andere Seite zu bewegen, verwenden Sie Ihr Quadrat erneut, um sicherzustellen, dass die Seiten so quadratisch wie möglich zur Basisplatte sind.

Einrichten des Laminattrimmers

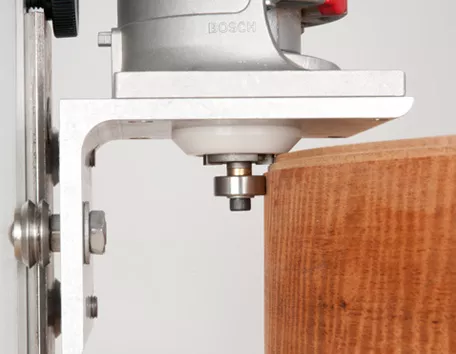

Der Schneideinsatz muss weit genug reichen, um die Tiefe des Führungsrings am Routerwagen aufzunehmen. Zur Sicherheit und für gute Ergebnisse ist darauf zu achten, dass genügend Schneidwelle im Router verbleibt, um einen sicheren Halt zu gewährleisten.

Stellen Sie mit einem 3/16"-Sechskantschlüssel die Schlittenspur 1/2" tiefer als die niedrigste Position ein, die der Routerwagen für die Schnitte benötigt, die Sie gerade vornehmen möchten. Dadurch wird der Routerwagen nach oben und von der Basisplatine ferngehalten, sodass der Router nie weit fällt, bevor er den unteren Anschlag erreicht.

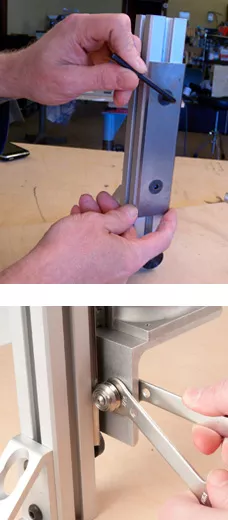

Verwenden Sie zum Einstellen der Spannung des Schlittens auf der Raupe die mitgelieferten Schraubenschlüssel. Das Einzellager verfügt über eine Nockenwelle, die leicht versetzt ist, sodass Sie den Druck des auf der Raupe fahrenden Lagers einstellen können. Passen Sie das Lager so an, dass der Router auf der Strecke frei nach oben und unten fährt. Installieren Sie dann den oberen Anschlag.

Routing-Tipp

Beim Routing ist immer ein Ausreißen von Holz möglich, insbesondere bei langkörnigen, quartersawn Tonern. Beginnen Sie daher mit vier „Climb-Cuts“, sog. weil der Router „Climbing“ ist oder mitgezogen wird, wenn der Bit das Holz greift.

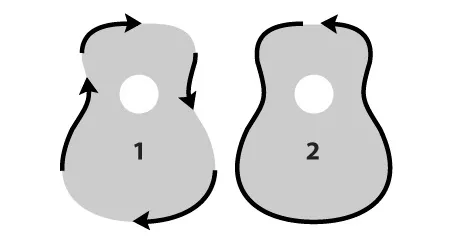

Beginnen Sie in der Mitte des oberen und unteren Bogens sowohl auf der Höhen- als auch auf der Bassseite (Abbildung 1), wobei sich die Routerbasis in Richtung des rotierenden Fräsers bewegt (im Uhrzeigersinn). Gehen Sie bis zu den durch die Pfeile gekennzeichneten Bereichen. Wenn alle vier Kletterschnitte gemacht wurden, können Sie den Router in die entgegengesetzte Richtung (gegen den Uhrzeigersinn) bewegen und in das Holz schneiden, anstatt zu klettern (Abbildung 2). Machen Sie einen kontinuierlichen Pass um die Gitarre herum. Wenn Sie die Bereiche erreichen, die bereits klettern, passiert der Router ohne Ausreißer.
