Spanndeck für Go-Bar

Montageanleitung für das Go-Bar Clamping Deck.

Hardware-Satz Nr. 4733 Stückliste (4) Gewindestange 1/2" x 36" (4) Propeller-T-Mutter, 1/2" (4) 1" Stützrohr, 29-1/2" (8) Aluminium-Scheibenscheibe (4) Unterlegscheibe, 1/2" (4) Sechskantmutter, 1/2" Sie benötigen auch (6) Laminiertes Sperrholz 2' x 2' x 3/4" Konkave Holzschale für Vorder- und Rückseite Titebond Holzkleber

Go-Bar-Deck-Baugruppe
Schneiden Sie aus einem 3/4" Sperrholzblech sechs Stücke, jeweils 2 Fuß x 2 Fuß. Stapeln und kleben Sie zwei der Teile zusammen und stapeln und kleben Sie die anderen vier zusammen (die zusätzliche Dicke ist erforderlich, um dem Go-Bar-Deckboden eine ausreichende Steifigkeit zu verleihen).

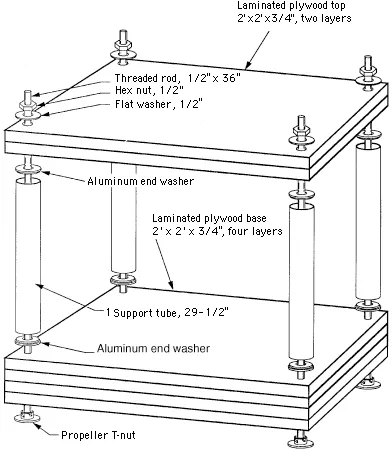

Bohren Sie in jede Ecke ein Loch mit einem Durchmesser von 1/2 Zoll, 1 Zoll von jeder Kante entfernt. Bauen Sie die Teile aus dem Hardware-Kit wie im untenstehenden Diagramm „Explosion“ dargestellt zusammen.

Verwenden Sie Holzblöcke (oder jede feste, gut unterstützte Plattform), um unsere konkave Holz-Soundboard-Schale oder unsere konkave Rückschale auf die gewünschte Höhe über dem Boden des Decks anzuheben. Unsere flexiblen 24"-Glasfaser-Gangstangen sollten zum Spannen verwendet werden, wie oben gezeigt.
