Installationsanleitung für Steinberger Gearless Tuner

Montage und Montage der Steinberger Gearless Tuner.

I-5460

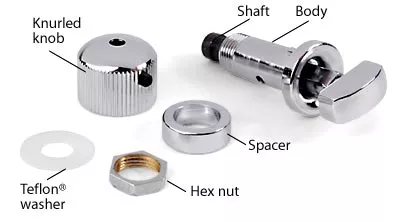

	1. Lösen Sie die 2 Sechskant-Stellschrauben, mit denen der gerändelte Einstellknopf an der Stimmmechanik Achse befestigt ist, und entfernen Sie den Knopf. Entfernen Sie die weiße Teflonscheibe, die Sechskantmutter und den dicken Abstandshalter von der Achse.
	2. Führen Sie den Stimmmechanik Achse durch das 3/8" (10 mm) Stimmmechanik auf Ihrer Gitarre von der Vorderseite (vordere Seite) Ihres Kopfplatte aus ein. Beachten Sie, dass sich an der Lippe des Stimmmechanik ein spitzer Pin befindet. Dieser Pin MUSS zur Mutter hin positioniert werden. Richten Sie den Pin aus und drücken Sie den Stimmmechanik nach unten, um eine kleine Positionsmarkierung auf der Stirnseite des Kopfplatte neben dem Stimmmechanik zu machen.
	3. Entfernen Sie den Stimmmechanik und bohren Sie ein 1/16" Pilotloch mit einer Tiefe von 1/8". Der Sitz ist eng, wird aber nach Abschluss der Installation festgezogen.

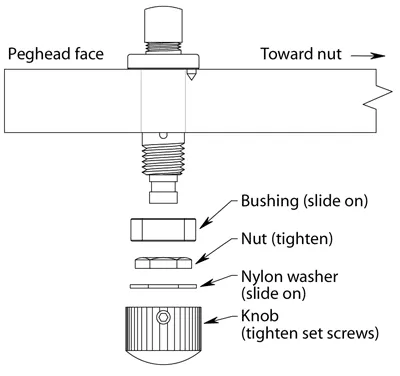

	4. Führen Sie den Stimmmechanik von der Stirnseite des Kopfplatte aus ein und setzen Sie den Pin in das Führungsloch ein. Montieren Sie von der Rückseite des Kopfplatte den Abstandshalter und dann die Sechskantmutter. Ziehen Sie die Sechskantmutter sehr vorsichtig an: Verwenden Sie nur genügend Kraft, um den Stimmmechanik bündig zum Kopfplatte zu ziehen. Der Stimmmechanik Korpus ist empfindlich und durch zu festes Anziehen bricht er. Installieren Sie die weiße Teflon^® Unterlegscheibe und setzen Sie den gerändelten Einstellknopf auf die Achse. Ziehen Sie die beiden Stellschrauben, mit denen der Knopf befestigt ist, allmählich fest (diese Schrauben passen in die Nut am Ende der Stimmmechanik Achse). Ziehen Sie eine Schraube leicht an, dann die andere, dann die erste wieder, abwechselnd zwischen den beiden, wenn Sie sie festziehen. Drehen Sie dabei den Knopf, um sicherzustellen, dass die Schrauben in der Nut sitzen. Auf diese Weise bleibt der Knopf richtig auf der Stimmmechanik Achse zentriert. Ziehen Sie diese Stellschrauben nicht zu fest an. Wenn sie zu fest angezogen sind, verzerrt ihr Druck die Form der Achse und verhindert, dass sie sich frei drehen kann. Die Tuner werden geschmiert. Bei Bedarf können Sie jedoch den gerändelten Einstellknopf entfernen und eine KLEINE Menge Graphitschmiermittel auf beide Zargen der Unterlegscheibe auftragen, um einen reibungslosen Betrieb zu gewährleisten.

	So installieren Sie Saiten 1. Den Einstellknopf (größerer Knopf auf der Rückseite des Kopfplatte) ganz im Uhrzeigersinn abschrauben, damit das Saite vollständig freiliegt. 2. Lösen Sie den Klemmknopf (kleinerer Knopf an der Vorderseite des Kopfplatte) gegen den Uhrzeigersinn, bis das Saite vollständig geöffnet ist. 3. Führen Sie die Saite durch das Saite im Stimmmechanik ein. Ziehen Sie die Saite fest. 4. Klemmen Sie die Saite im Stimmmechanik fest, indem Sie den Klemmknopf so HARD wie möglich von Hand im Uhrzeigersinn drehen. Da sich der hohe E-Saite so stark dehnen kann, kippen Sie den Tremolo ein wenig nach vorne und ziehen Sie den Saite fest, bevor Sie ihn festklemmen. Dies sollte nur auf dem hohen E erfolgen. Der Klemmknopf sollte SEHR fest angezogen sein, um eine stabile Abstimmung zu gewährleisten. 5. Cut the string approximately 1/4" from the tuner post. 6. Stimmen Sie die Saite mit dem Einstellknopf ab.
