Doppelfelgenstabsatz für Banjo

Montage- und Einstellanweisungen für ein Doppelfelgenstabset für Banjo.

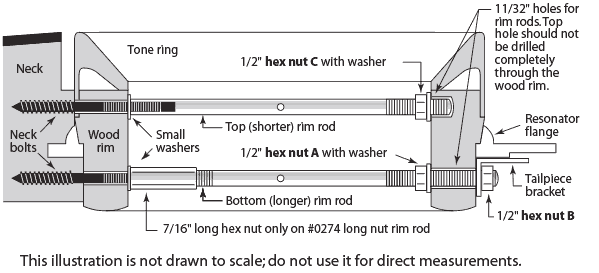

Diese Felgenstange ist für die Verwendung mit einer 3/4" dicken Holzfelge und einem Gibson-Resonatorflansch vorgesehen.

Die Position der oberen Halsbefestigungsschraube wird durch das Halsbefestigungsloch im Tonring (Gibson-Flachkopf- oder Archtop-Tonringe) bestimmt. Um einen von uns gekauften Hals zu installieren, richten Sie die Unterseite der Fingerplatte (die Fingerplatte/Halskleberverbindung) an der Oberseite des Tonrings aus.

Übertragen Sie die Positionen der Halsbefestigungsschrauben auf den Halsabsatz, indem Sie sie durch die Löcher im Holzrand markieren. Bohren Sie zwei Löcher mit einem Durchmesser von 5/32" in den Halsabsatz und montieren Sie die Befestigungsschrauben des Halses.

Bohren Sie Löcher mit 11/32 Zoll Durchmesser in die Holzfelge für die Felgenstangen. Die Stäbe sollten parallel zueinander und zur Unterseite der Felge verlaufen. Das obere Loch sollte nicht vollständig durch den Rand gebohrt werden. Das untere Loch sollte so positioniert werden, dass ausreichend Platz für die Rückstückhalterung unter dem Resonatorflansch vorhanden ist.

Den Hals am Topf befestigen
Die Felgenstangen in den Holzrand einsetzen. Die hinteren Innensechskantmuttern A und C sind so weit abgeschnitten, dass die gegenüberliegenden Enden der oberen Stange und der unteren Felgenstangen-Anschlussmutter einen Abstand von mindestens 1/8" zwischen ihren Enden und dem Holzrand aufweisen.

Setzen Sie die Halsschrauben (im Hals installiert) in den Holzrand ein, bis sie gerade weit genug auf der Innenseite herausragen, um eine kleine Unterlegscheibe an jeder Schraube zu erhalten. Die obere Stange vorsichtig auf einige Gewinde schrauben und dann mit der unteren Felgenstange wiederholen.

Mit einem Nagel oder 3/32"-Sechskantschlüssel, der durch das Loch im oberen Rand eingeführt wird, den Stab am Holzrand festziehen und den Hals fest gegen die andere Seite des Holzrands ziehen.

Stellen Sie sicher, dass die Oberseite der Hals-/Fretboard-Oberfläche parallel zur Oberseite des Tonrings verläuft. Wenn nicht, den Hals leicht drehen, um ihn auszurichten, dann den Stab festdrehen.

An Felgenstange Nr. 0274 mit langer Mutter: Mutter mit einem 7/16"-Schlüssel festziehen. Dadurch wird der Hals fest am Holzrand befestigt.

Alle weiteren Einstellungen müssen mit Sechskantmuttern A und B und einem 3/32"-Sechskantschlüssel vorgenommen werden, der durch das Loch in der Felgenstange eingeführt wird, damit er sich während der Einstellungen nicht dreht.

Einstellung der Schnurhöhe über der Fingerplatte
• Zum Anheben der Schnurhöhe die Sechskantmutter B lösen, die Sechskantmutter A festziehen und die Sechskantmutter B wieder festziehen.
• Um die Stranghöhe zu senken , die Sechskantmutter A lösen, die Sechskantmutter B festziehen und die Sechskantmutter A wieder festziehen.
• Die Sechskantmutter C sollte nach jeder Einstellung fest sitzen.

Nicht mehr als 1/16" in beide Richtungen einstellen, um unnötige Kompression oder mögliche Delamination der Holzfelge zu vermeiden. Einen Nagel in das kleine Loch in der Mitte des unteren Randstabs einbringen, um zu verhindern, dass sich der Stab dreht, während Anpassungen vorgenommen werden.
