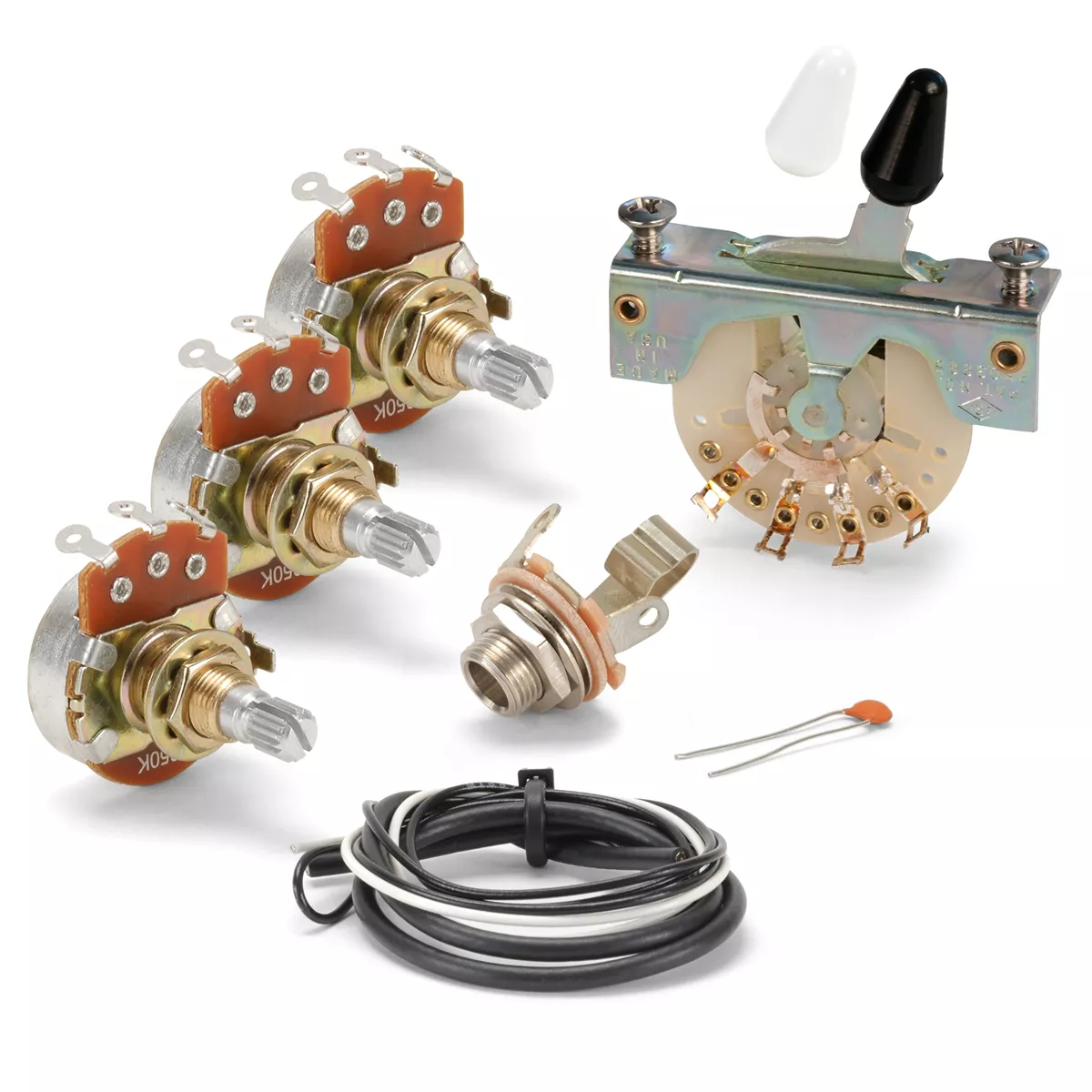

Standard-Verdrahtungssatz für Stratocaster
Hier ist, was Sie für die Verkabelung dieser Abholungen in Ihrem Strat® benötigen!
Alle Teile, plus ein Diagramm, um Ihnen zu zeigen, wie.
-
Standard-Verdrahtungssatz für Stratocaster enthält
- Ausgangsbuchse
- 2,0-K Alpha-Kontrolltöpfe (3)
- 0,047uF Keramikkondensator
- CRL-Hebelschalter: 5-Wege-Hebelschalter mit Befestigungsschrauben
- Schalterknöpfe: weiß und schwarz
- Nicht abgeschirmter PVC-isolierter Schaltkreisdraht: 22 AWG, weiß 12" lang
- Nicht abgeschirmter PVC-isolierter Schaltkreis: 22 AWG, schwarz, 24" lang
- Geschirmter Gitarrendraht: 26 AWG schwarz 12" lang
- Verdrahtungsanleitung
Alpha-Töpfe haben eine grobgeknöpfte 18-Spline-Spaltwelle.
Spezifikationen der Schalter
| Körperhohlraumtiefe erforderlich | 1-3/8" (34,93 mm) |
| Abstand der Befestigungsschrauben | 1-5/8" (41,28 mm) |
| Hebelschaft | 0,052" x 0,188" (1,32 mm x 4,78 mm) |
| Pickguard-Steckplatz erforderlich | 1/16" x 1-1/16" (1,59 mm x 26,99 mm) |
Spezifikationen des Alpha-Steuerungstopfs
| Durchmesser der Welle | 6 mm geteilte Welle, grobe Rändelung | |
| Gewinde | M8 x 0,75 | |
| Höhe des Gewindeteils | 3/8" | (9,52 mm) |
| Erforderlicher Durchmesser der Montagebohrung | 5/16" | (7,94 mm) |
Stratocaster®, Strat® und Squier® sind eingetragene Marken der Fender Musical Instruments Corporation.
