Premium-Elektronik-Bausatz für Telecaster
Hier ist, was Sie für die Verkabelung dieser Abholungen in Ihrem Tele® benötigen! Alle Teile, die Sie benötigen, sowie ein Diagramm, das Ihnen zeigt, wie.
Das Premium-Kit verfügt über einen mit Stoff überzogenen push-back-Draht – den richtigen Draht für Fender und Gitarrenschaltungen im Vintage-Stil. Die Töpfe in diesem Kit werden für eine längere Lebensdauer und eine glattere, genauere Reaktion auf die Marke CTS umgestellt.
-

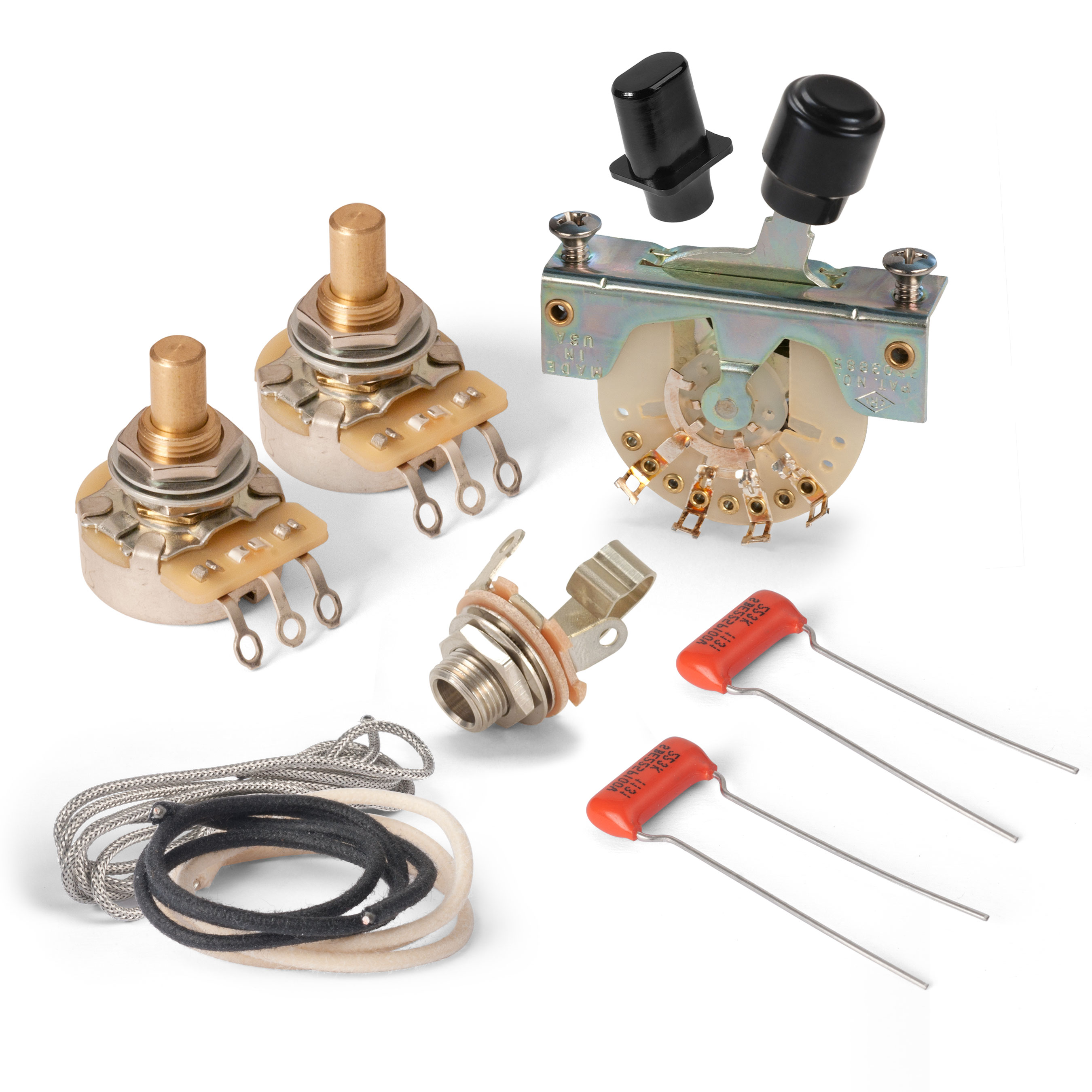

Kabelsatz für Telecaster enthält
- Ausgangsbuchse für Schaltanlagen
- 2,0-K CTS-Kontrolltöpfe (2)
- Orange Drop: 0,047uF und 0,001uF
- CRL-Hebelschalter: 3-Wege mit Befestigungsschrauben
- Schalterknöpfe: schwarze Zylinder- und Kopfkappenknöpfe enthalten

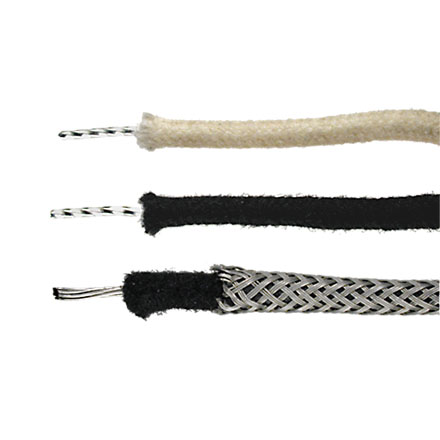

- Nicht abgeschirmte, stoffisolierte push-backSchaltleitung: 22 AWG, weiß, 12" lang
- Nicht abgeschirmte, stoffisolierte push-backSchaltleitung: 22 AWG, schwarz, 24" lang
- Geschirmte, geflochtene push-back-Schaltung: 22 AWG, 12" lang
- Verdrahtungsanleitung
| Durchmesser der Welle | 1/4" (6,35 mm) massive Welle (erfordert einen Einstellknopf) |
|
| Gewinde | 3/8" x 32 | |
| Gewindehöhe | 3/8" | (9,52 mm) |
| Erforderlicher Durchmesser der Befestigungsbohrung | 3/8" | (9,52 mm) |
Spezifikationen der Schalter
| Körperhohlraumtiefe erforderlich | 1-3/8" (34,93 mm) |
| Abstand der Befestigungsschrauben | 1-5/8" (41,28 mm) |
| Hebelschaft | 0,052" x 0,188" (1,32 mm x 4,78 mm) |
| Pickguard-Steckplatz erforderlich | 1/16" x 1-1/16" (1,59 mm x 26,99 mm) |
Telecaster®, Tele® und Esquire® sind eingetragene Warenzeichen der Fender Musical Instruments Corporation.
