Premium-Verdrahtungskit für Stratocaster
Hier ist, was Sie für die Verkabelung dieser Abholungen in Ihrem Strat® benötigen! Alle Teile, plus ein Diagramm, um Ihnen zu zeigen, wie.
Dieses Premium-Kit ist mit einem stoffbezogenen push-back-Draht ausgestattet – dem richtigen Draht für Fender und Gitarrenschaltungen im Vintage-Stil. Die Töpfe in diesem Kit werden für eine längere Lebensdauer und eine glattere, genauere Reaktion auf die Marke CTS umgestellt.
-

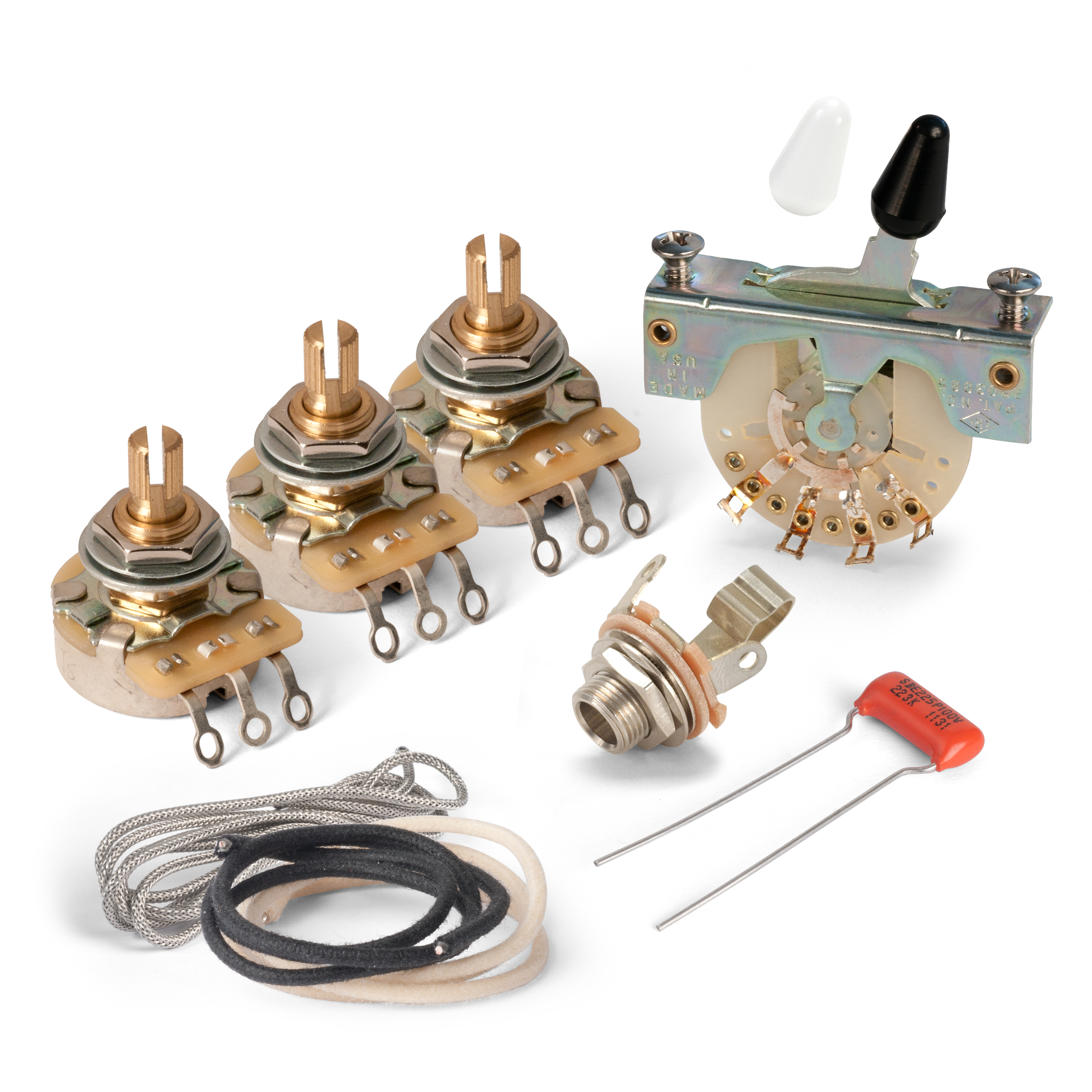

Der Verdrahtungssatz für Stratocaster enthält
- Ausgangsbuchse für Schaltanlagen
- 2,0-K CTS-Kontrolltöpfe (3)
- 0,047uF Orange Drop
- CRL-Hebelschalter: 5-Wege-Hebelschalter mit Befestigungsschrauben
- Schalterknöpfe: weiß und schwarz

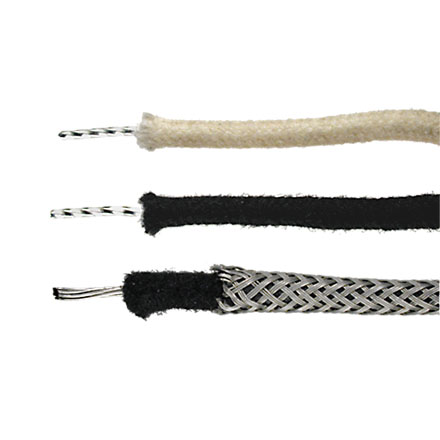

- Nicht abgeschirmter, tuchisolierter push-backSchaltkreisdraht: 22 AWG, weiß 12" lang
- Nicht abgeschirmte, stoffisolierte push-backSchaltleitung: 22 AWG, schwarz, 24" lang
- Geschirmte, geflochtene push-back-Schaltung: 22 AWG, 12" lang
- Verdrahtungsanleitung
Stellen Sie sicher, dass Ihre Einstellknöpfe passen!
CTS-Töpfe haben eine feingerändelte 24-Spline-Splitwelle.
| Körperhohlraumtiefe erforderlich | 1-3/8" (34,93 mm) |
| Abstand der Befestigungsschrauben | 1-5/8" (41,28 mm) |
| Hebelschaft | 0,052" x 0,188" (1,32 mm x 4,78 mm) |
| Pickguard-Steckplatz erforderlich | 1/16" x 1-1/16" (1,59 mm x 26,99 mm) |
Spezifikationen des CTS-Kontrolltopfs
| Durchmesser der Welle | 0,235" (5,95 mm) geteilter Schaft, feine Rändelung |
|
| Gewinde | 3/8" x 32 | |
| Höhe des Gewindeteils | 3/8" | (9,52 mm) |
| Erforderlicher Durchmesser der Befestigungsbohrung | 3/8" | (9,52 mm) |
Stratocaster®, Strat® und Squier® sind eingetragene Marken der Fender Musical Instruments Corporation.
