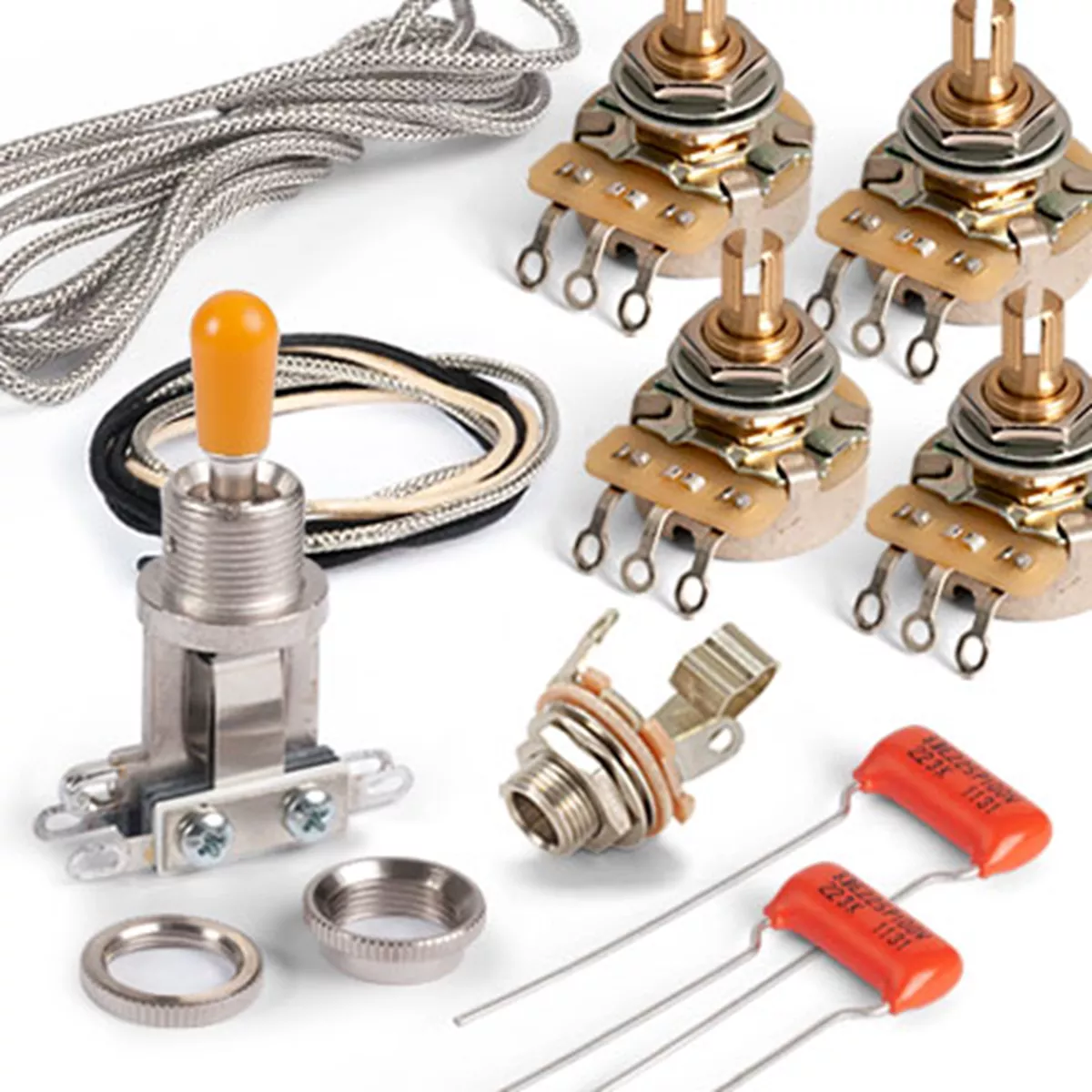

Premium-Verdrahtungskit für Gibson® Les Paul Special®
Hochwertige Komponenten für die Verdrahtung eines Les Paul® Special oder eines anderen Flachkörpers mit zwei Aufnahmevorrichtungen.
-
Dieses Premium-Verkabelungsset enthält Top-Komponenten der Art, die bei hochwertigen Gibsons® und anderen legendären amerikanischen Gitarren verwendet werden:
- CTS-Töpfe (Sonderausführung mit 10 % Toleranz)
- Schalterschalter und Buchse
- Original Orange Drop
- Push-Back-Draht
Schaltplan enthalten.
Stellen Sie sicher, dass Ihre Einstellknöpfe passen: CTS-Töpfe in diesen Kits haben feingerändelte (24-Spline) geteilte Wellen. Grobe Rändelknöpfe für importierte Alpha-Töpfe passen nicht. Benötigen Sie Knöpfe? Hier ankreuzen.
Das Premium-Verdrahtungsset für Gibson® Les Paul Special® umfasst:| Menge | Artikel | |||
| 1 | Ausgangsbuchse für Schaltanlagen | |||
| 2 | .022uF Orange-Drop-Kondensatoren | |||
| 1 | Schalterknopf (gelb) | |||
| 1 | 3-Wege-Kippschalter von Switchcraft: | |||
| Abschnitt mit Gewinde | 11/32" | (8,74 mm) | ||
| Erforderlicher Durchmesser der Befestigungsbohrung | 1/2" | (12,70 mm) | ||
| Erforderliche Tiefe des Fachs im Korpus | 7/8" | (22,23 mm) | ||
| 4 | CTS 5,0-K-ohm Steuerungstopf | |||
| Durchmesser der Welle | 0,235" (5,95 mm) geteilter Schaft, feine Rändelung |
|||
| Gewinde | 3/8" x 32 | |||
| Abschnitt mit Gewinde | 3/8" | (9,52 mm) | ||
| Erforderlicher Durchmesser der Befestigungsbohrung | 3/8" | (9,52 mm) | ||

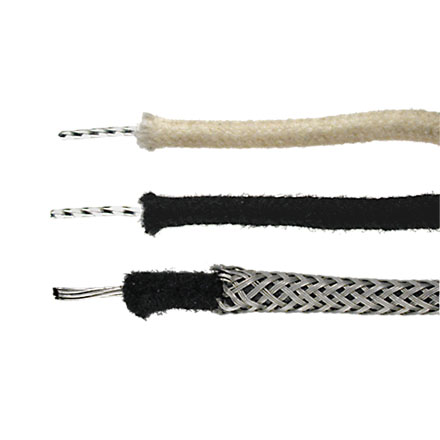

| 60" | Pushpush-back-Gitarrendraht mit geflochtenem Schirm, 22AWG Innenleiter | |||
| 12" | Nicht abgeschirmter push-back-Gitarrendraht, 22AWG weiß | |||
| 24" | Nicht abgeschirmter push-back-Gitarrendraht, 22AWG schwarz | |||
| Verdrahtungsanleitung | ||||
