Premium-Verdrahtungsset für Gibson® SG® mit Push-Pull-Töpfen
Mit diesen Kits können Sie ganz einfach Premium-Komponenten für die Verdrahtung Ihres Gibson® SG® bestellen. CTS-push-pull-Töpfe teilen die Spulen von Hummern für den Single-Coil-Betrieb. Zum Verleumden von Pickups mit Reihenverbindungszugang (3 -Draht, 5 -Draht usw.).
Komplett mit Schaltplan, enthält das Kit bewährte Komponenten, die seit Jahrzehnten in Gibson® und anderen amerikanischen Kultinstrumenten verwendet werden.
-
Premium-Verdrahtungssätze verfügen über Premium-Komponenten wie
- Switchcraft-Kippschalter und Ausgangsbuchse
- CTS-Potentiometer
- Orange DropKondensatoren
- Push-Back-Draht
Stellen Sie sicher, dass Ihre Einstellknöpfe passen: CTS-Töpfe in diesen Kits haben feingerändelte (24-Spline) geteilte Wellen. Grobe Rändelknöpfe für importierte Alpha-Töpfe passen nicht. Benötigen Sie Knöpfe? Hier ankreuzen.

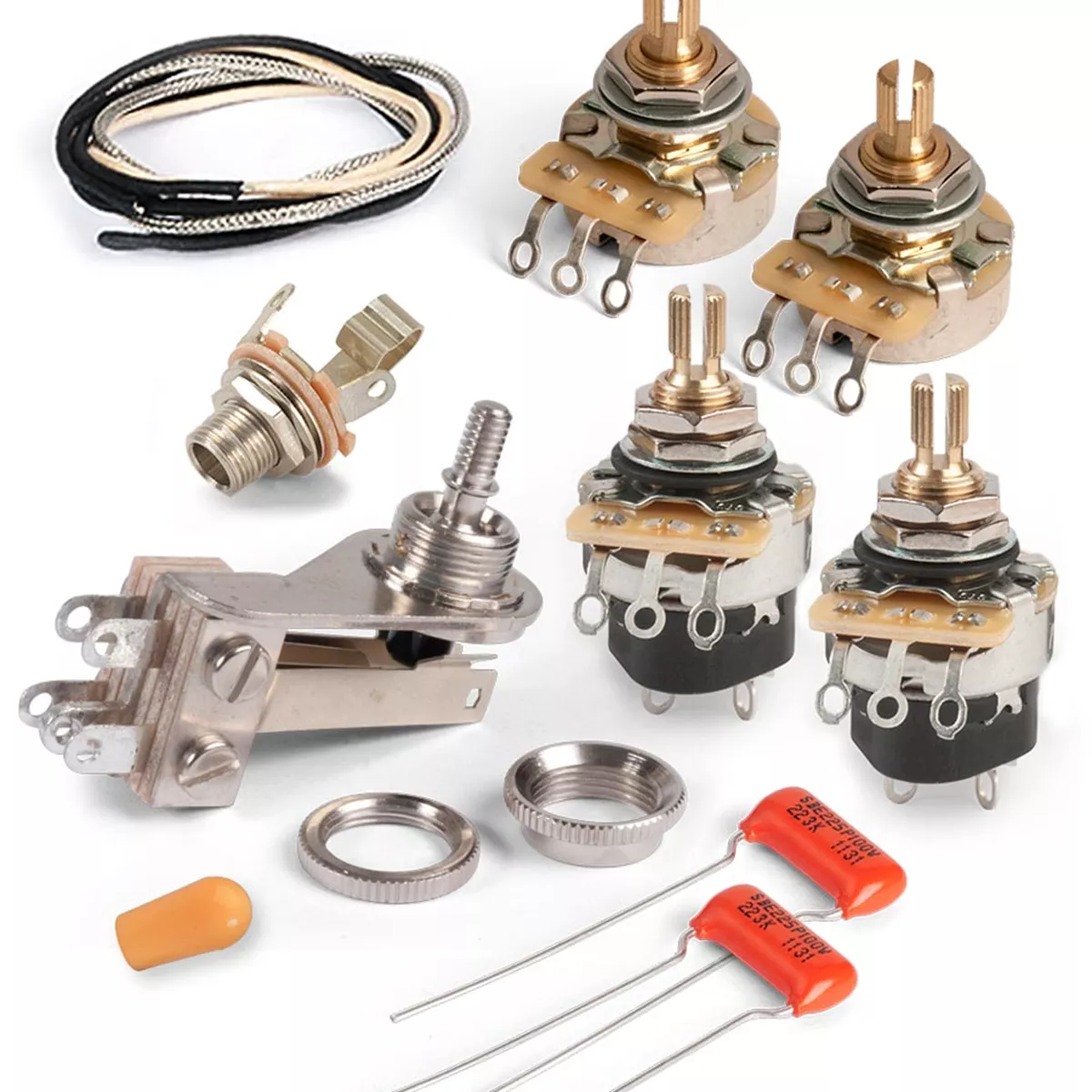

Premium-Verdrahtungssatz für Gibson SG enthält:| Menge | Artikel | ||
| 1 | Schaltanlagen-Ausgangsbuchse mit langem Gewinde | ||
| 2 | .022uF Orange-Drop-Kondensatoren | ||
| 1 | Schalterknopf (gelb) | ||
| 1 | Switchcraft 3-Wege-Winkelschalter | ||
| Länge des Schalters | 2" | (50,80 mm) | |
| Abschnitt mit Gewinde | 3/16" | (4,76 mm) | |
| Erforderlicher Durchmesser der Befestigungsbohrung | 1/2" | (12,70 mm) | |
| Erforderliche Tiefe des Fachs im Korpus | 13/16" | (20,64 mm) | |
| Erfordert mindestens 1-3/4" (44,45 mm) von der Mitte der Montagebohrung bis zur Kante des Steuerhohlraums für den Verdrahtungsspielraum. | |||
| 4 | CTS 5,0-K-ohm Steuerungstopf (2 normal, 2 push-pull) | ||
| Durchmesser der Welle | 0,235" (5,95 mm) geteilter Schaft, feine Rändelung |
||
| Gewinde | 3/8" x 32 | ||
| Abschnitt mit Gewinde | 3/8" | (9,52 mm) | |
| Erforderlicher Durchmesser der Befestigungsbohrung | 3/8" | (9,52 mm) | |
| Erforderliche Hohlraumtiefe | 1-3/16" | (30,16 mm) | |
| 12" | Pushpush-back-Gitarrendraht mit geflochtenem Schirm, 22AWG Innenleiter | ||
| 12" | Nicht abgeschirmter push-back-Gitarrendraht, 22AWG weiß | ||
| 24" | Nicht abgeschirmter push-back-Gitarrendraht, 22AWG schwarz | ||
| Verdrahtungsanleitung | |||
