Premium-Elektronik-Bausatz für 2 Tonabnehmer mit Kippschalter
Mit diesem Kit können Sie ganz einfach Premium-Komponenten für die Verkabelung vieler Gitarren mit 2 Steuerungen/2 Abholungen mit einem 3-Wege-Schalter wie Gibson®, Epiphone® und Samick® bestellen.
Er ist komplett mit einem Schaltplan ausgestattet und verfügt über bewährte Komponenten, die seit Jahrzehnten in legendären amerikanischen Instrumenten verwendet werden.
-
Premium-Verdrahtungssätze verfügen über Premium-Komponenten wie
- Schalterschalter und Buchse
- CTS-Potentiometer
- Orange DropKondensatoren
- Push-Back-Draht
Stellen Sie sicher, dass Ihre Einstellknöpfe passen: CTS-Töpfe in diesen Kits haben feingerändelte (24-Spline) geteilte Wellen. Grobe Rändelknöpfe für importierte Alpha-Töpfe passen nicht. Benötigen Sie Knöpfe? Hier ankreuzen.

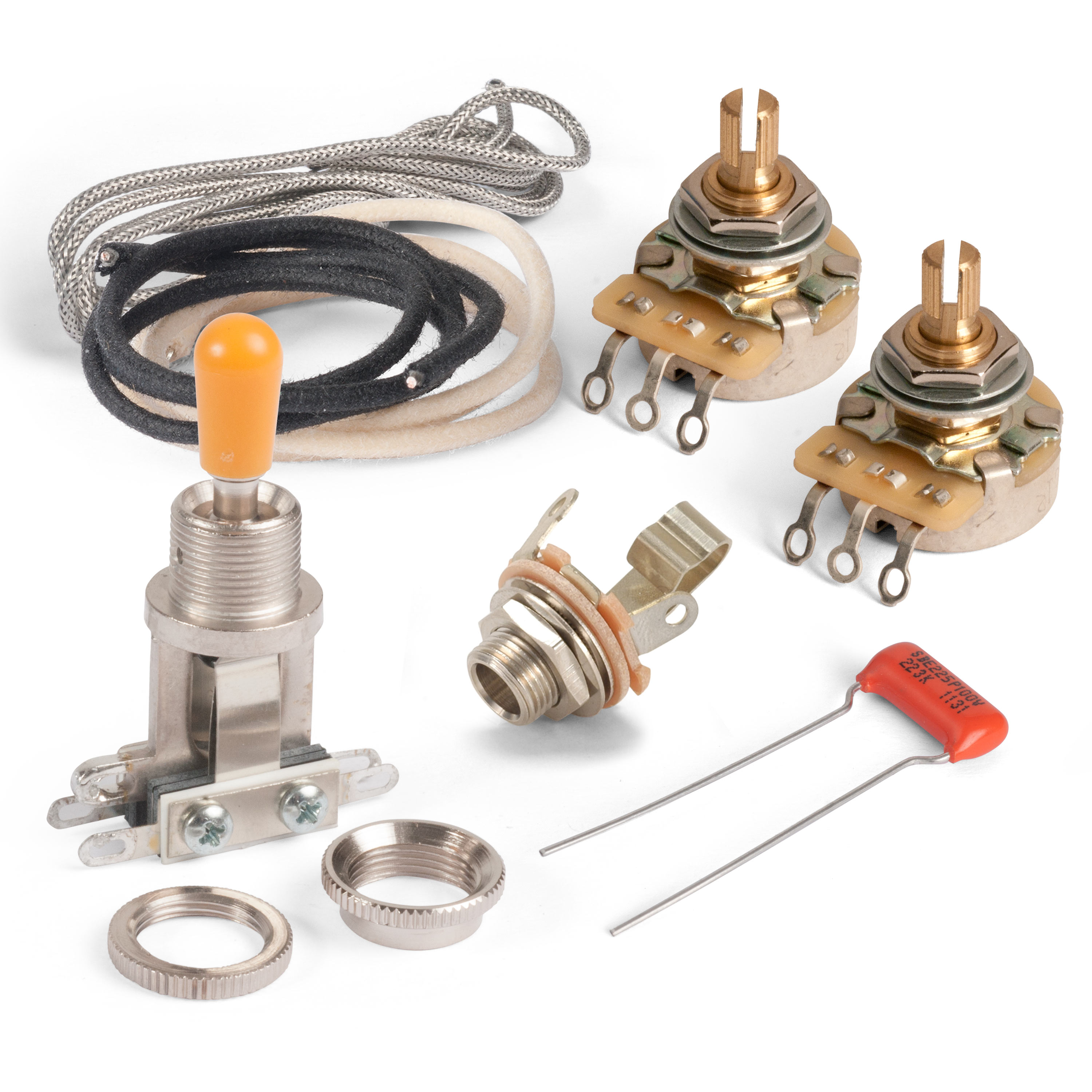

Premium-Verdrahtungssatz für 2 Abholungen mit Toggle umfasst:| Menge | Artikel | |||
| 1 | Ausgangsbuchse für Schaltanlagen | |||
| 1 | .022uF Orange-Drop-Kondensatoren | |||
| 1 | Schalterknopf (gelb) | |||
| 1 | Switchcraft 3-Wege-Kurz-Kippschalter | |||
| Abschnitt mit Gewinde | 11/32" | (8,74 mm) | ||
| Erforderlicher Durchmesser der Befestigungsbohrung | 1/2" | (12,70 mm) | ||
| Erforderliche Tiefe des Fachs im Korpus | 7/8" | (22,23 mm) | ||
| 2 | CTS 5,0-K-ohm Steuerungstopf | |||
| Durchmesser der Welle | 0,235" (5,95 mm) geteilter Schaft, feine Rändelung |
|||
| Gewinde | 3/8" x 32 | |||
| Abschnitt mit Gewinde | 3/8" | (9,52 mm) | ||
| Erforderlicher Durchmesser der Befestigungsbohrung | 3/8" | (9,52 mm) | ||

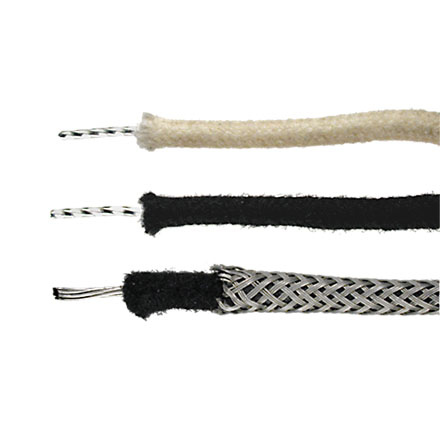

| 12" | Pushpush-back-Gitarrendraht mit geflochtenem Schirm, 22AWG Innenleiter | |||
| 12" | Nicht abgeschirmter push-back-Gitarrendraht, 22AWG weiß | |||
| 24" | Nicht abgeschirmter push-back-Gitarrendraht, 22AWG schwarz | |||
| Verdrahtungsanleitung | ||||
