Oberfräsen von Griffbrett-Inlays

Präzise, saubere und eng anliegende Griffbretteinlage

Unsere kundenspezifische Oberfräse arbeitet mit einer Vielzahl von Vorlagendesigns und Waagen, die die beliebtesten GriffbrettGriffbretteinlage-Stile abdecken. Diese Werkzeuge wurden in unserem StewMac-Shop entwickelt und getestet, mit dem Design und der Inspiration unserer Freunde bei Texas Toast Guitars.

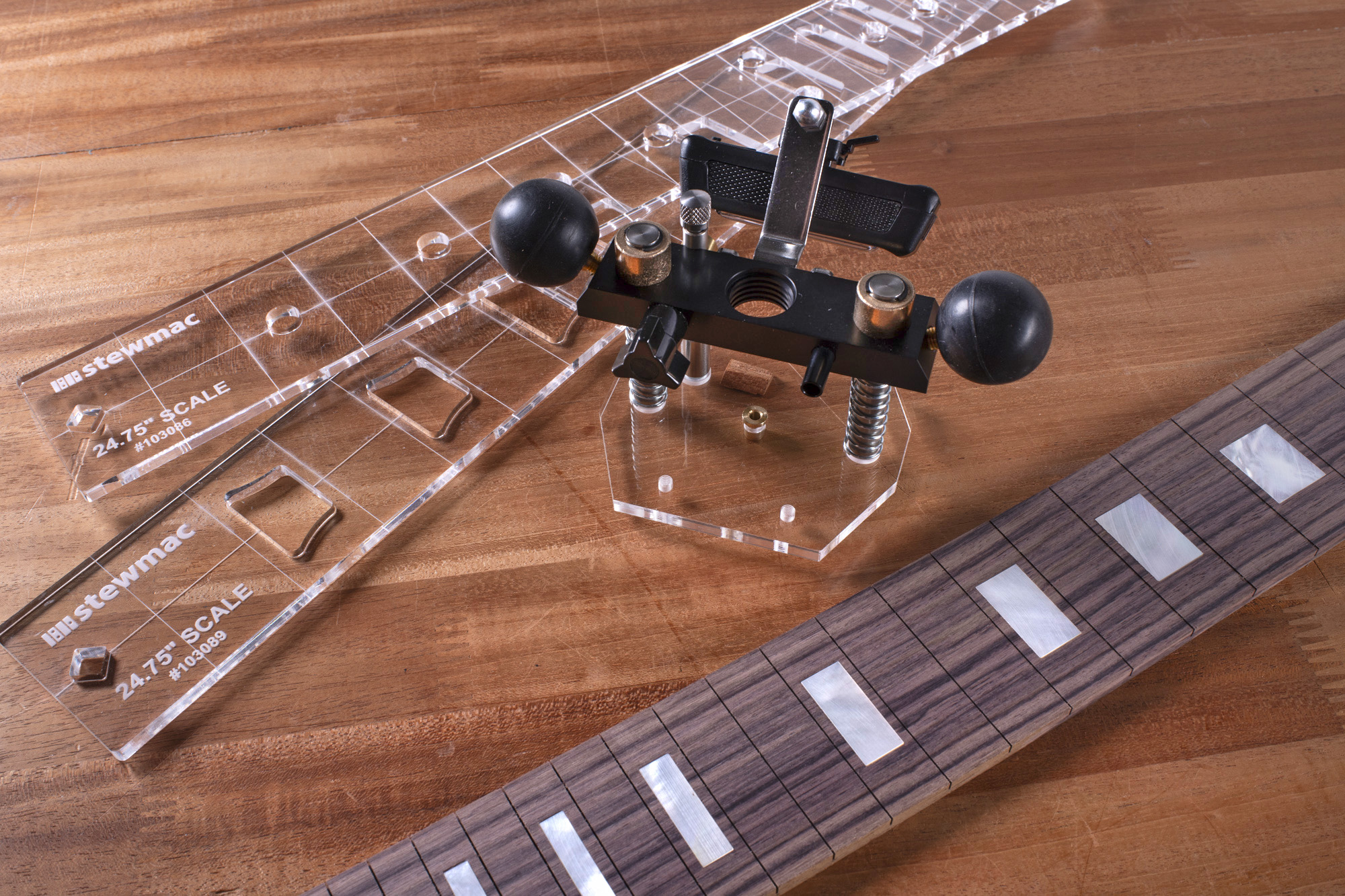

Was Sie brauchen

• Griffbretteinlage Jig Plunge Oberfräse Base (oder Griffbretteinlage Plate zur Nachrüstung Ihrer Plunge Oberfräse Base)
• Dremel oder ähnliches Drehwerkzeug
• 1/16" Oberfräse-Bit (im Lieferumfang des Griffbretteinlage-Jigs enthalten)
• Frässchablone von GriffbrettGriffbretteinlage: Eine Vielzahl von Griffbretteinlage-Formen und Skalenlängen finden Sie unter stewmac.com
• Griffbrett: unradiusiert (flach) und mit stumpfen Schlitzen
• Griffbretteinlage
• Gerader Schnitt
• Doppeltes Klebeband
• Weißer Bleistift
• StewMac Super Glue #30 Dicke (oder anderer CA-Kleber)
• Vakuum
• Stemmeisen

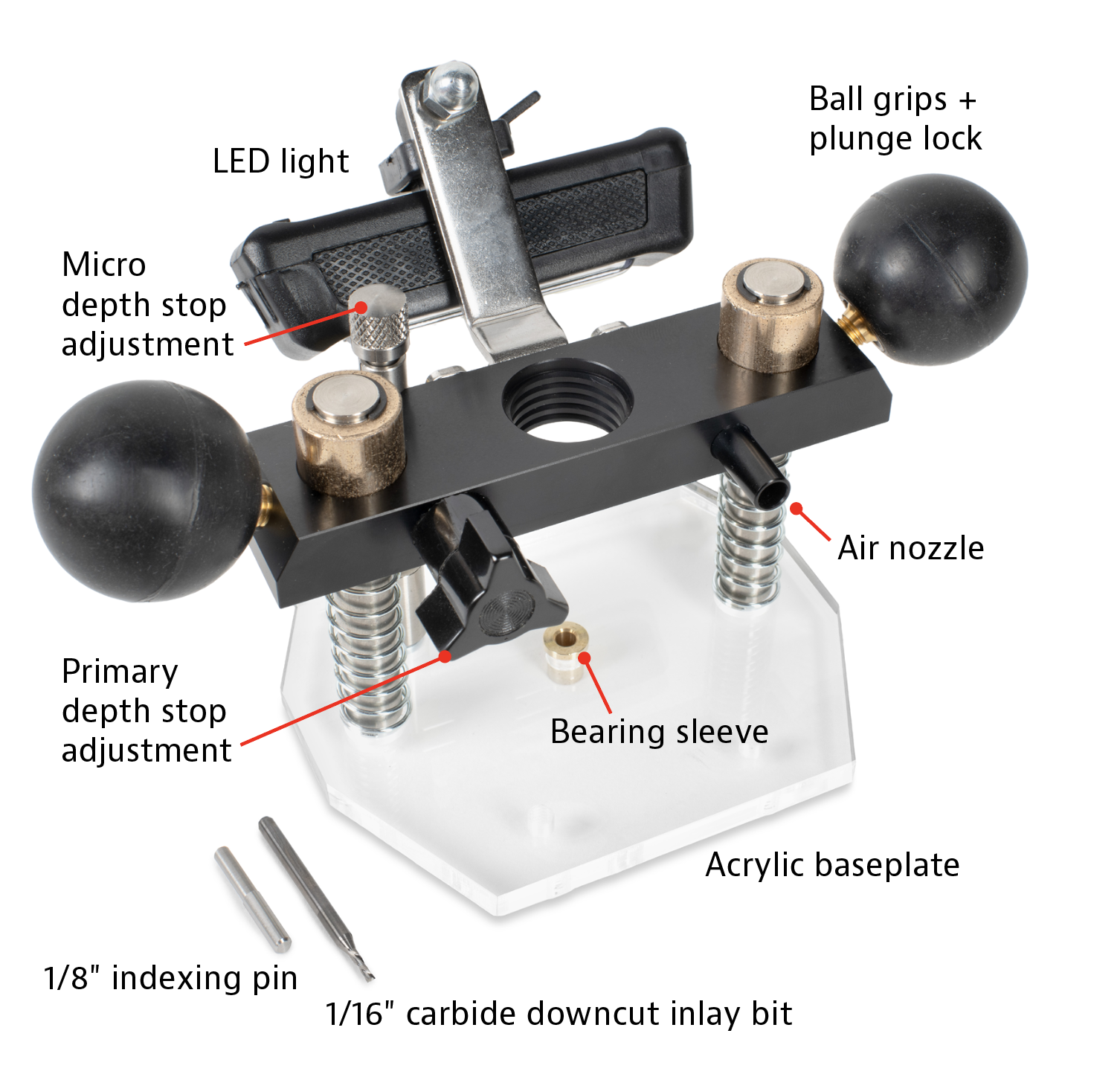

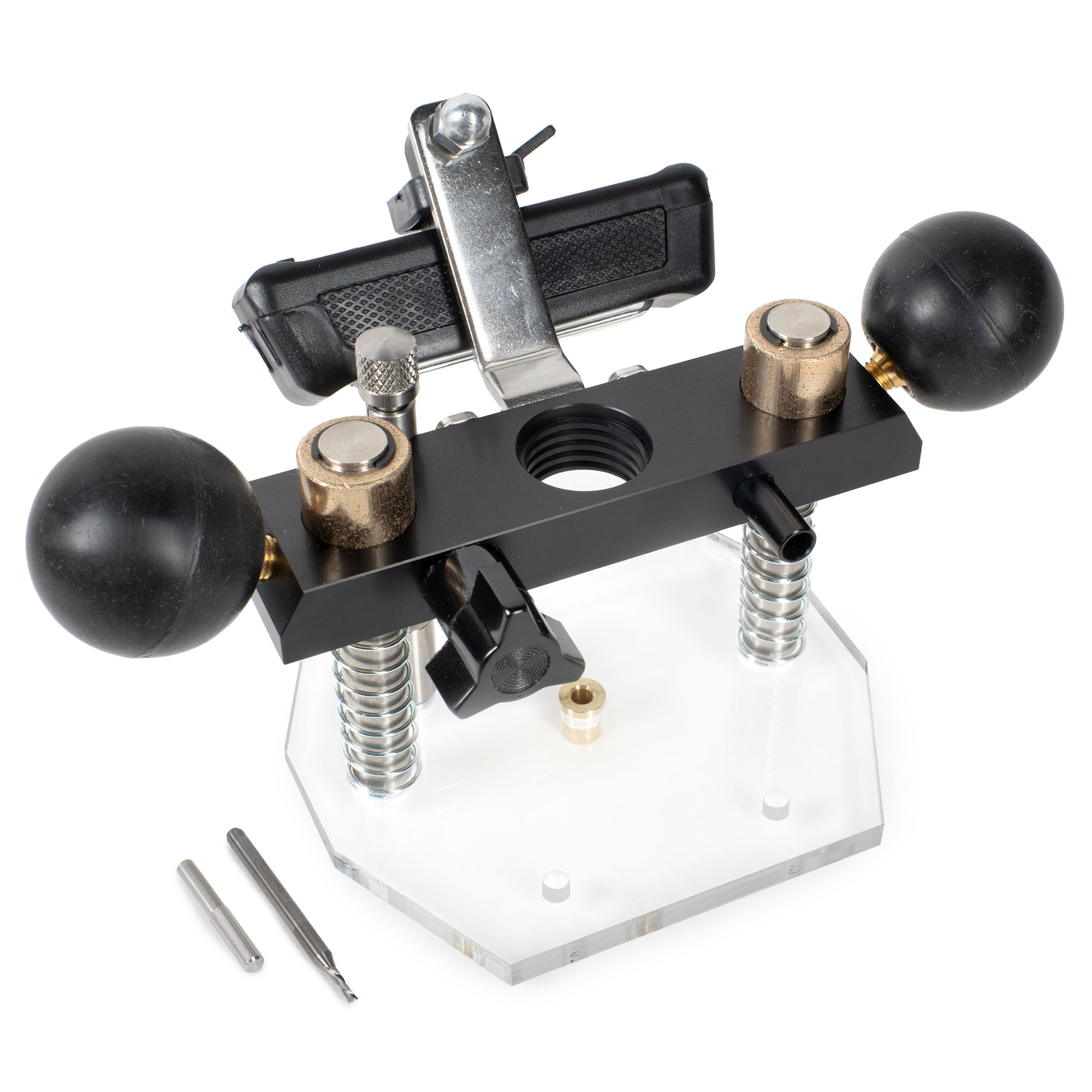

StewMac Griffbretteinlage Jig Tauch-Oberfräse Basis #103758

Diese Oberfräse wird mit einer klaren Grundplatte geliefert, die für unsere Griffbrett Griffbretteinlage Oberfräsen Templates entwickelt wurde.



Kugelgriffe + Tauchschloss: Die Kugelgriffe, die zur Führung des Werkzeugs verwendet werden, steuern auch das Tauchschloss. Lösen Sie die Griffe zum Eintauchen und ziehen Sie sie fest, um das Gerät zu verriegeln.

Primäre Tiefenanschlageinstellung: Einige Bits sind länger als andere, daher kann die erforderliche Menge an Abwärtstiefe variieren. Verwenden Sie den primären Einstellknopf auf der Rückseite des Geräts, um Sie in den Ballpark zu bringen, und verwenden Sie dann die Mikroeinstellung, um genau in Ihrer Tiefe zu wählen. Diese Einstellung hat eine Tauchtiefe von ca. 1/2 Zoll.

Einstellung des Mikrotiefenanschlags: Stellen Sie die Einstellung des Mikrotiefenanschlags so ein, dass sie sich in der Mitte ihres Tauchgangs befindet, um sie in beide Richtungen einzustellen. Jede volle Umdrehung des Rändelknopfes ermöglicht eine Einstellung von ca. 1/32 Zoll.

LED-Leuchte: Die wiederaufladbare LED-Leuchte durchläuft drei Helligkeitseinstellungen. Das mitgelieferte Micro-USB-Ladekabel kann mit jedem USB-Netzteil verwendet werden, das 500 mAh verarbeiten kann.

Luftdüse: Integrierte Düse zum Anbringen einer Mini-Luftpumpe, um den Staub während der Oberfräsen kontinuierlich wegzublasen.

Passend für Drehwerkzeuge mit 3/4-12 -Gewinde-Kunststoffkragen:

• Die meisten Dremel-Modelle seit 1986
• Black & Decker Wizard™ und RTX™
• Foredom Individuelles Handstück von StewMac

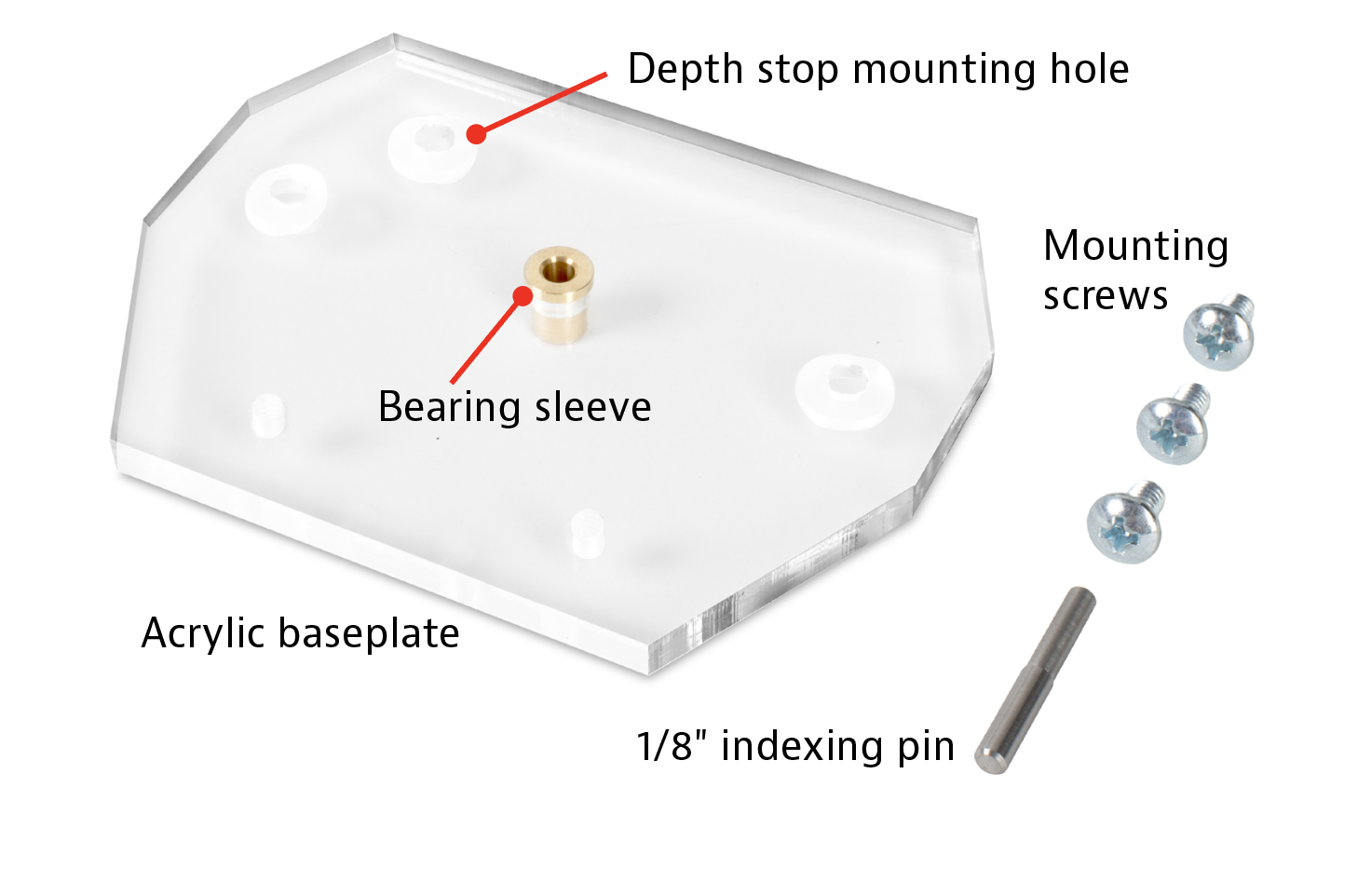

Nachrüstung der Griffbretteinlage-Platte Nr. 103078

Die StewMacGriffbretteinlage kann separat erworben werden und wird an der ursprünglichen StewMac-Tiefst-Oberfräse basis(Nr. 5806) nachgerüstet. So tauschen Sie die feste Basis durch die neue Acryl-Grundplatte aus:

• Schrauben Sie den Tiefenanschlag von der Unterseite Ihrer Oberfräse ab.
• Befestigen Sie den Tiefenanschlag mit einer der mitgelieferten Befestigungsschrauben an der Griffbretteinlageplatte. Beachten Sie, dass die Messinglagerhülse von unten herausragen sollte (sie sitzt nicht flach).
• Entfernen Sie die Grundplatte von der Oberfräse-Grundplatte.
• Montieren Sie die Griffbretteinlage plattemit den mitgelieferten Schrauben an der Oberfräse, wobei die Schrauben vorerst locker bleiben.



Einrichtung der Griffbretteinlage-Jig-Oberfräse-Basis

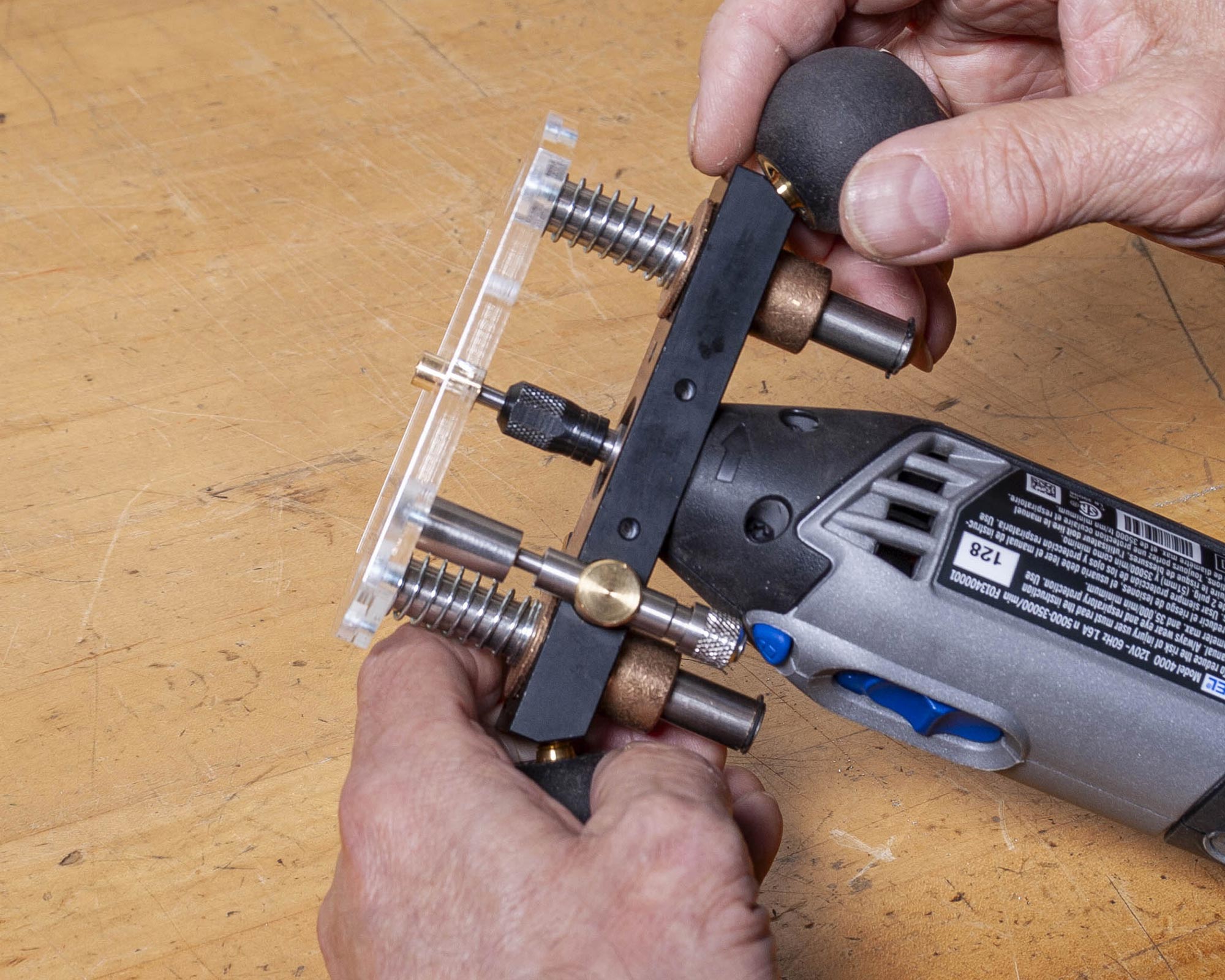

Richten Sie das Werkzeug mit der Basis
aus Entfernen Sie den Kunststoff-Gewindering von Ihrem Drehwerkzeug und schrauben Sie die Oberfräse fest auf das Werkzeug.

Die Ausrichtung mit dem mitgelieferten Pin einstellen: Das schmale Ende des Pin in die Spannzange des Drehwerkzeugs stecken und mit dem Finger festziehen.

Die Einstellung des primären Tiefenanschlags entriegeln und die Kugelgriffe gegen den Uhrzeigersinn drehen, um die Basis zu lösen.

Tauchen Sie die Basis so ein, dass der Pin durch die Lagerhülse in der Grundplatte verläuft. Verriegeln Sie die Basis, indem Sie die Kugelgriffe im Uhrzeigersinn drehen.

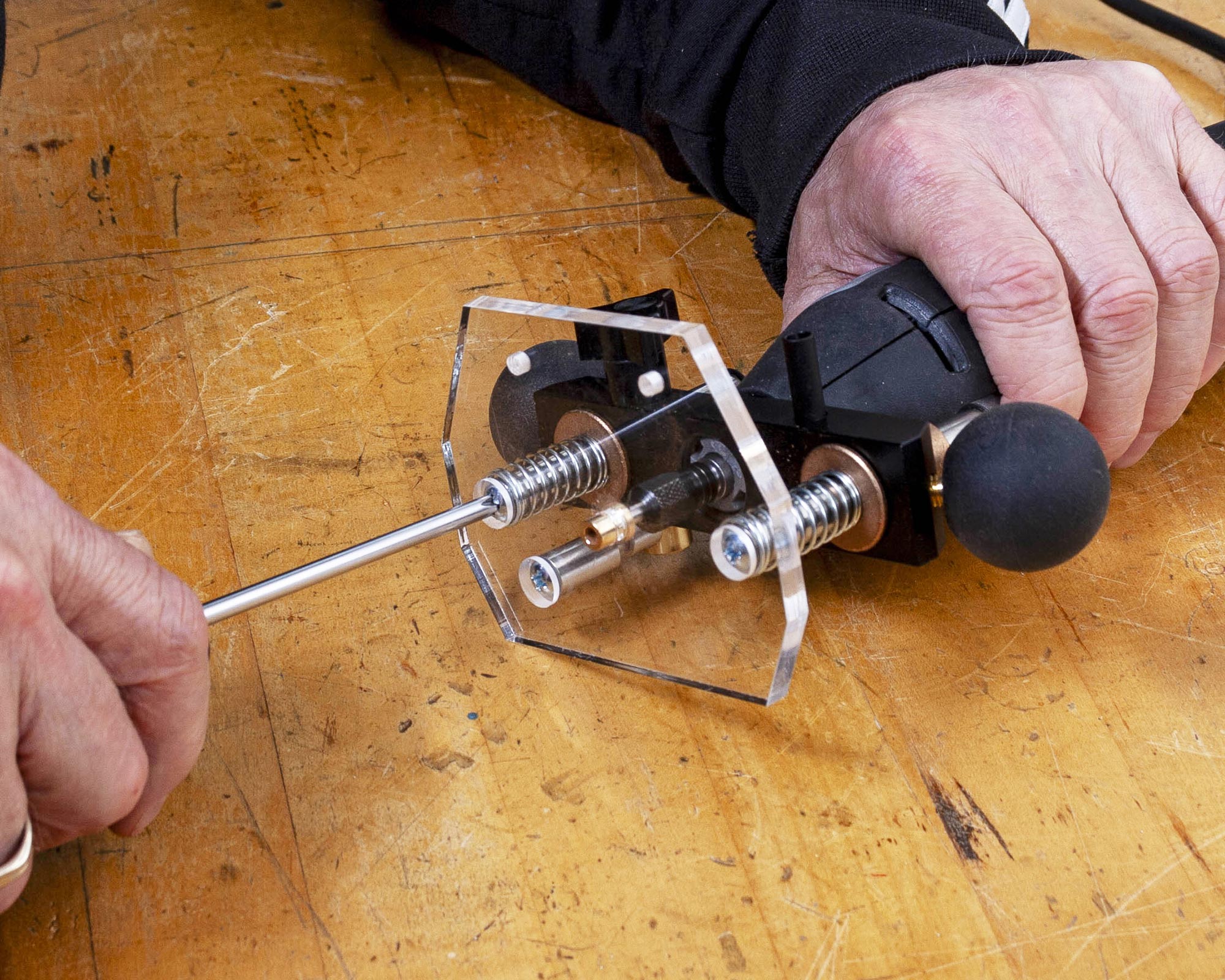

Nachrüstung der Griffbretteinlage-Platte: Wenn Sie Ihre eigene Basis nachrüsten, ist es jetzt an der Zeit, die unteren Schrauben festzuziehen, um die Ausrichtung zu verriegeln.



Jetzt können Sie den Pin entfernen und einen 1/16"-Abwärtsschneider im Drehwerkzeug bohren. Hinweis: Obwohl ein Upcut-Bit funktionieren könnte, besteht das Risiko, dass Staub unter der Griffbretteinlage verdichtet wird. Ein abgeschrägtes Bit drückt den Staub in die Tasche und hält das Bit frei.

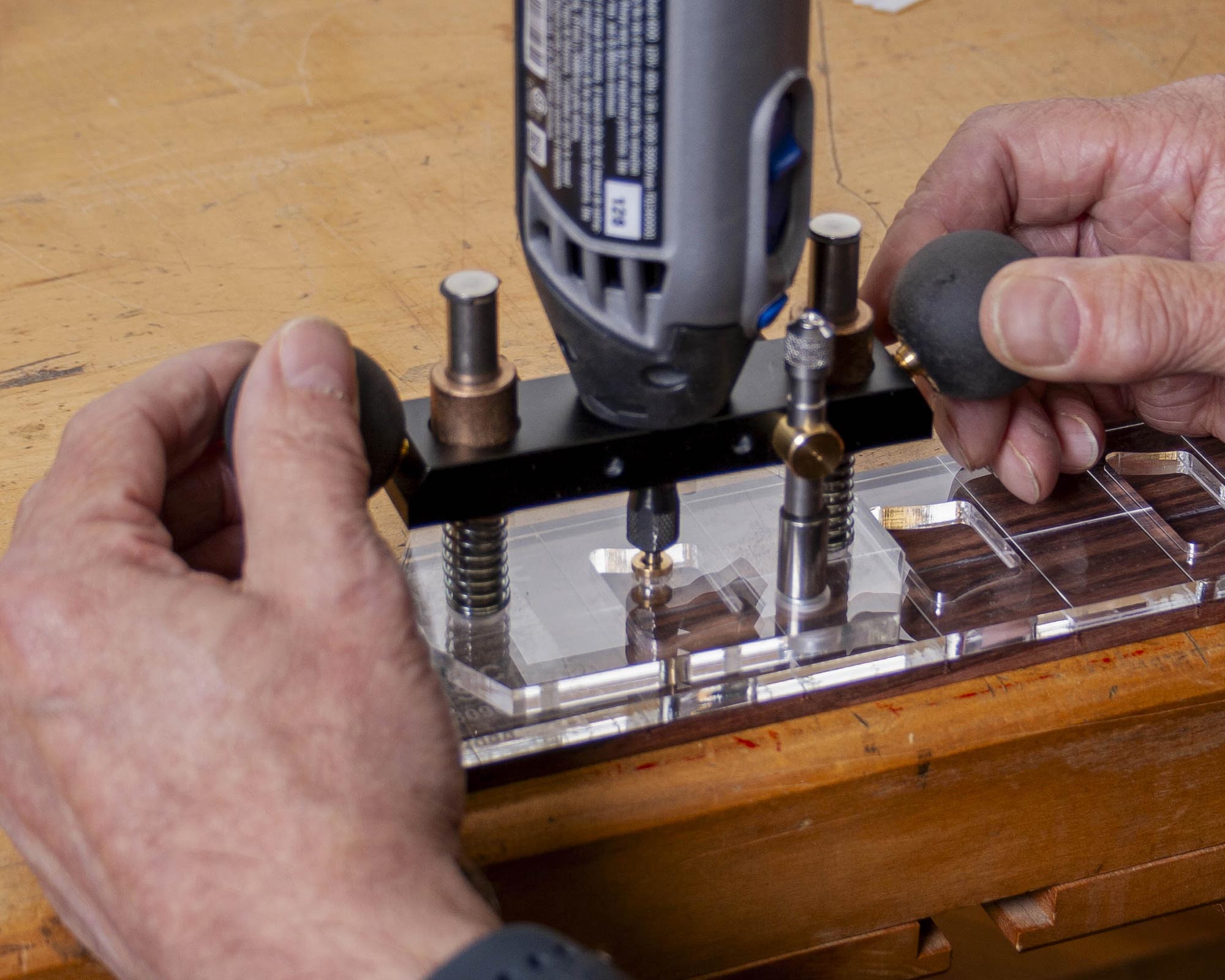

Stellen Sie den Anschlag für die Eintauchtiefe
ein. Legen Sie die Griffbretteinlage auf eine Griffbrett-Schablone, wobei die Messinghülse in einer Tasche liegt – dies dient nur zum Einstellen der Eintauchtiefe, sodass die Schablone auf einem Tisch liegen kann.

Lösen Sie die Kugelgriffe, um das Bit abzusenken, sodass es die Griffbrett (oder den Tisch) durch eine der Vorlagentaschen berührt. Verriegeln Sie die Position durch Festziehen der Kugelgriffe.

Die Einstellung der Tauchtiefe mit dem Jig und den Vorlagen kann auf jeder flachen Oberfläche oder Griffbrett erfolgen.

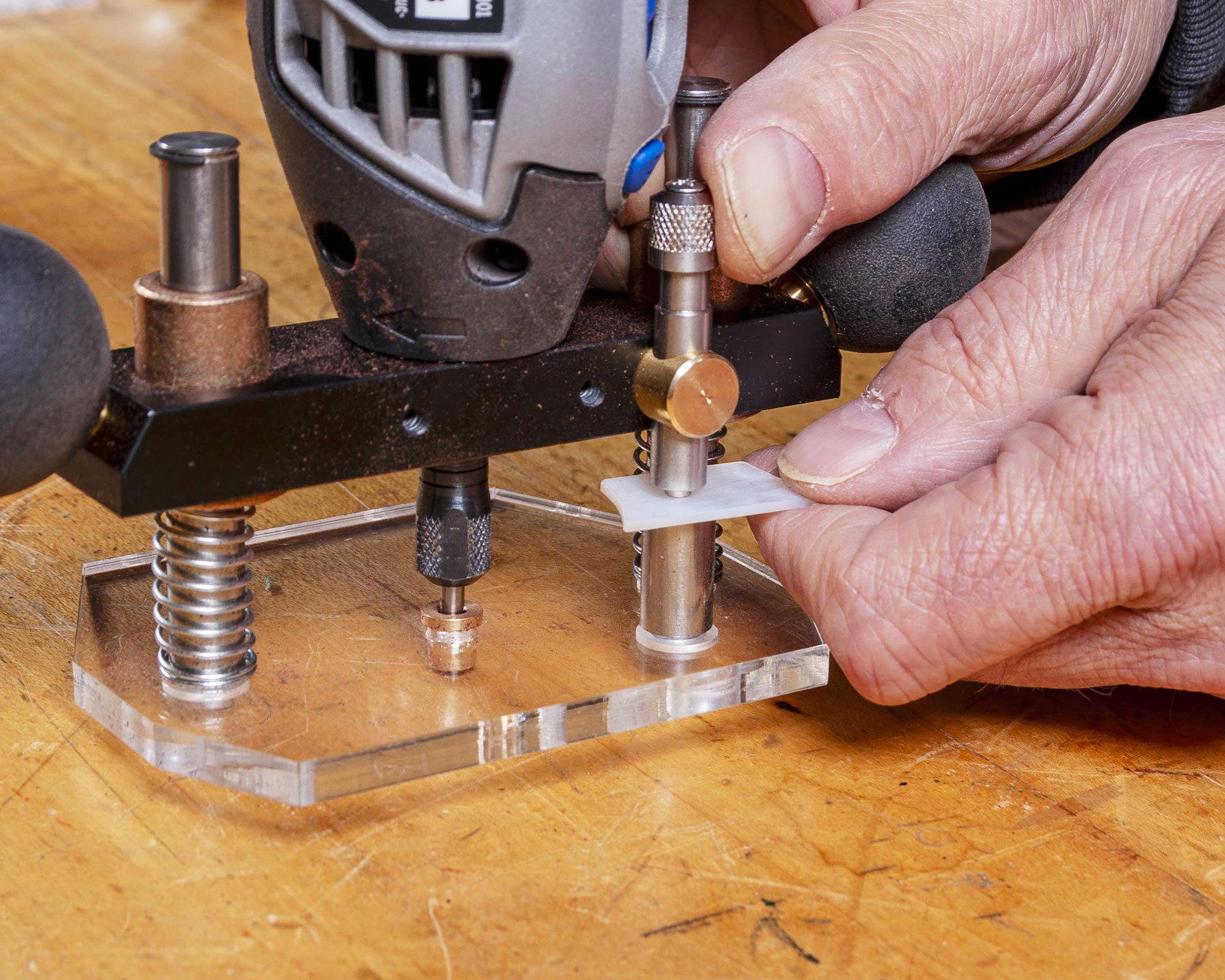

Stellen Sie den Mikrotiefenanschlag
ein. Verwenden Sie das Griffbretteinlage, um den Mikrotiefenanschlag zurückzusetzen. Sie möchten eine endgültige Oberfräsen, die das Griffbretteinlage bündig mit der Oberseite der Griffbrett oder nur stolz auf die Oberfläche lässt. Wenn es zu stolz sitzt, können Sie durch das Griffbretteinlage schleifen, wenn Sie Ihren Griffbrett formen.



Einrichtung der Griffbrett-Griffbretteinlage-Vorlage

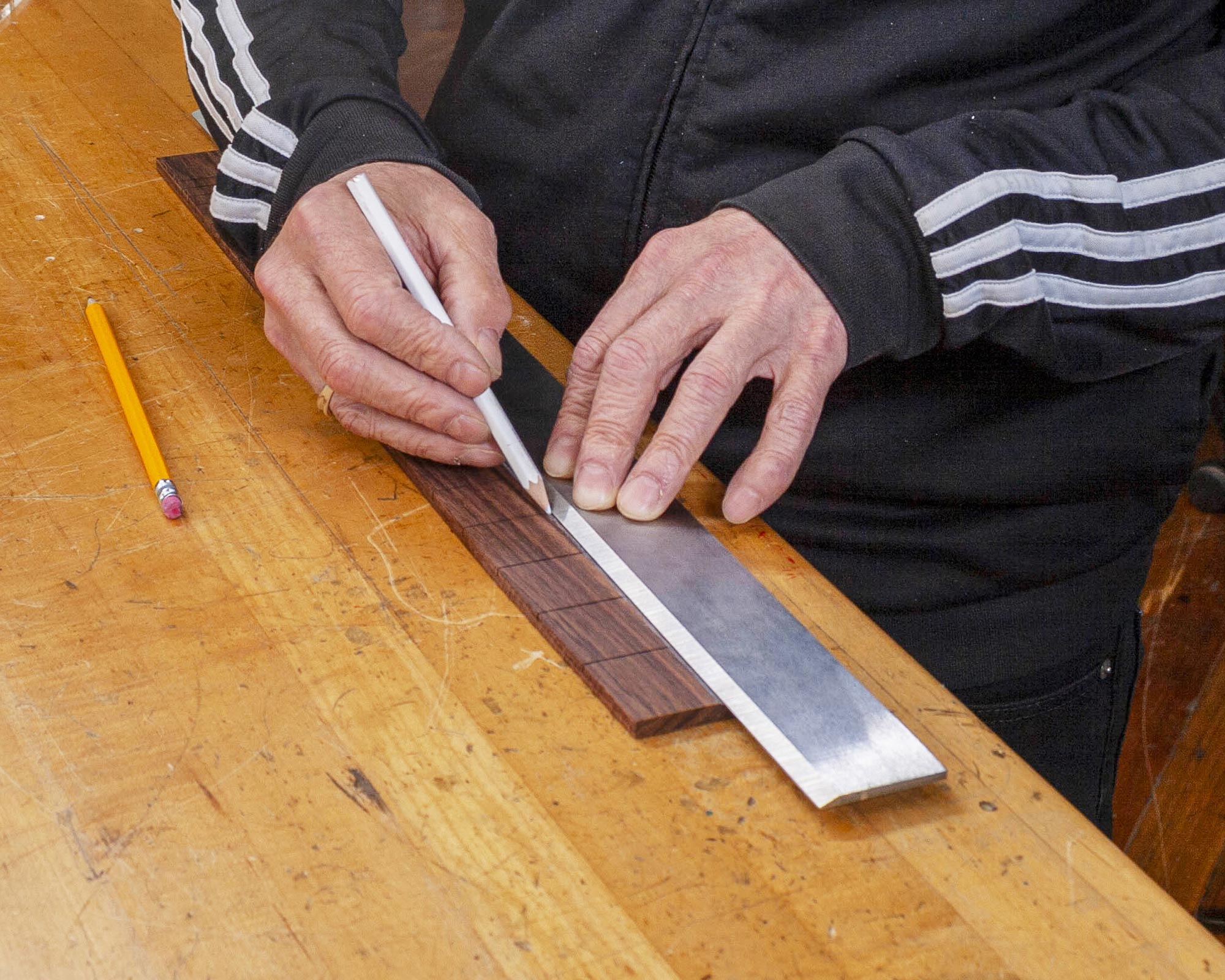

Beginnen Sie mit einem flachen, geschlitzt Griffbrett und markieren Sie die Mittellinie mit einem Lineal. Wir haben einen weißen Bleistift auf Palisander verwendet.

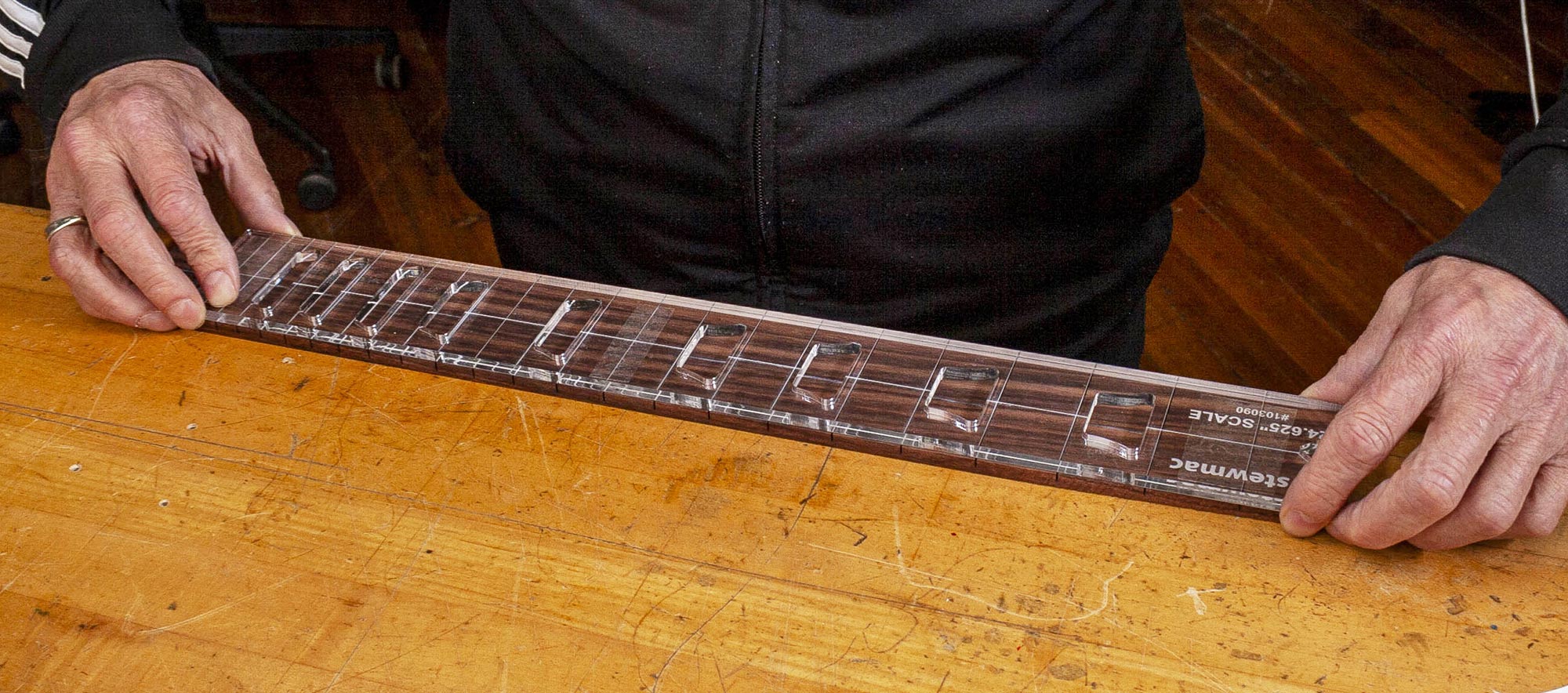

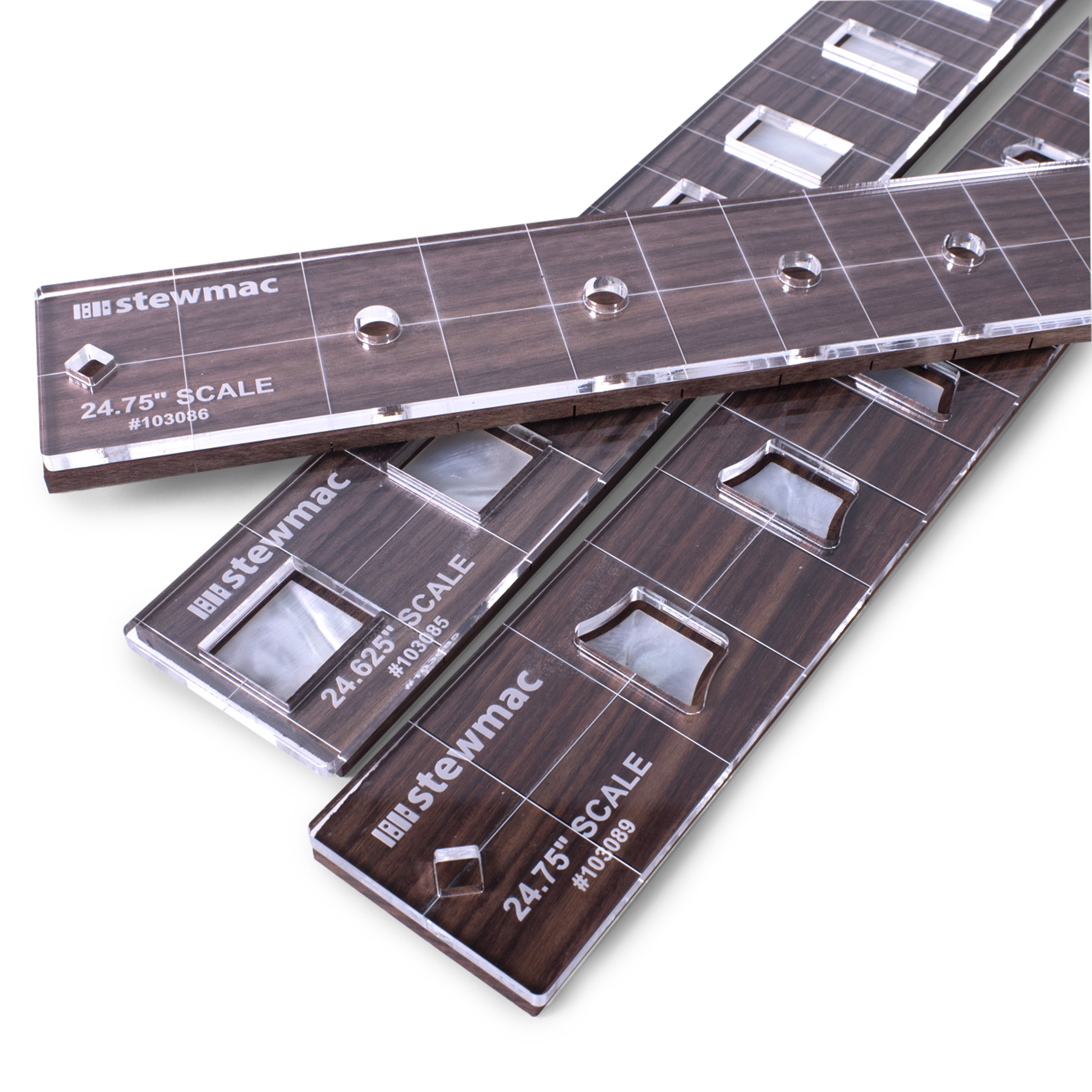

StewMac-GriffbrettGriffbretteinlage verfügen über eine Mittellinie und Nutlinien, die die Ausrichtung erleichtern. Stellen Sie sicher, dass die Skala Ihres Griffbrett mit der auf der Vorlage aufgeführten Skala übereinstimmt. Richten Sie die Vorlage in der richtigen Größe so aus, dass sie mit Ihrem Griffbrett übereinstimmt.

Befestigen Sie die Schablone mit Doppelklebeband an der Platine. Und wieder verwenden Sie ein Doppelklebeband, um die Griffbrett an einer stabilen Arbeitsfläche zu befestigen.



Fächer für OberfräsenGriffbretteinlage

Überprüfen und sichern Sie Ihre Tiefenstoppeinstellungen. Setzen Sie das Drehwerkzeug auf die Schablone und schalten Sie die Stromversorgung ein. Senken Sie den Bohrer ab, sodass die Lagerhülse entlang der Innenseite des Schablonenlochs fährt.

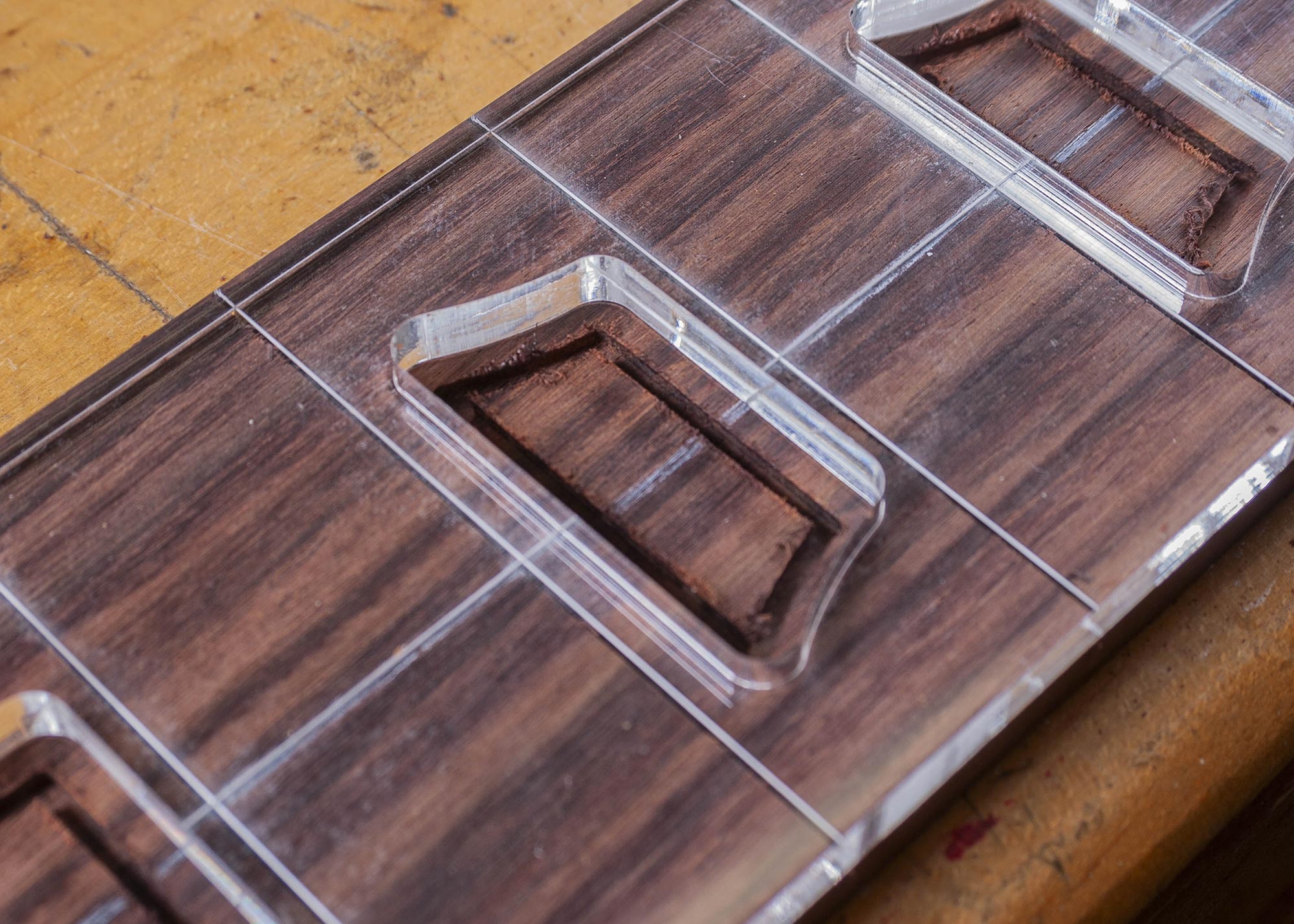

Den Umfang der ersten Tasche fräsen und den Staub absaugen. Entfernen Sie Sägestaub häufig von Ihrem Bohrer, da Ablagerungen verhindern können, dass der Bohrer die engen Ecken der Griffbretteinlage schneidet. Wiederholen Sie dies für die restlichen Taschen. Bewahren Sie etwas Sägestaub zur späteren Verwendung auf.



fräsen Abfall in der Tasche mit kleinen Hüben im Uhrzeigersinn heraustreiben und über den Hohlraum hin und her bewegen, bis er sauber ist. Staubsaugen Sie häufig, um eine bessere Sicht auf die Arbeit zu erhalten.

Tipps zum Oberfräsen

• Das Bit zwischen 20,000-30,000 U/min laufen lassen.
• Reinigen Sie Ihre Kleinigkeit häufig.
• Saugsägestaub häufig.
• Achten Sie genau auf die Ecken, um sicherzustellen, dass sie klar sind.
• Speichern Sie etwas Sägemehl, um eventuelle Lücken zu schließen.
• Nehmen Sie sich Zeit.



Installieren des Griffbretteinlages

Nachdem alle Taschen verlegt wurden, entfernen Sie die Schablone und entfernen Sie Schmutz und Fuzz mit einem scharfen Stemmeisen.

Drücken Sie mehrere Tropfen dicken super glue gleichzeitig in eine Tasche, bevor Sie die richtige Griffbretteinlage-Form installieren.

Wenn Sie Lücken zwischen Tasche und Griffbretteinlage haben, mischen Sie den Sägestaub, den Sie zuvor gespeichert haben, mit ein paar Tropfen Klebstoff. Dann diese Aufschlämmung in die Lücken einarbeiten.

Das Griffbrett radieren, sobald der Klebstoff trocken ist.



Erick Coleman

Senior Technical Advisor bei StewMac
