Anweisungen für den Banjo 5. Zapfenbohrer

So lokalisieren und bohren Sie ein Montageloch für den 5. Zapfen für das Banjo.

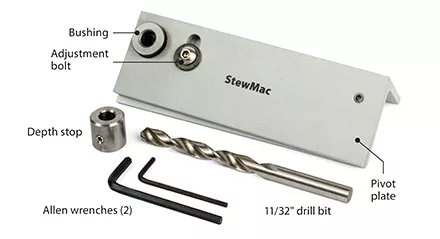

Die StewMac Banjo Bohrvorrichtung für 5. Zapfen hilft Ihnen, ein perfektes Montageloch für 5. Zapfen für ein typisches Banjo mit fünf Strängen zu finden und zu bohren. Der enthaltene 11/32"-Bohrer mit Tiefenanschlag sorgt für den perfekten Bohrungsdurchmesser und die perfekte Tiefe.

Auf dem in dieser Anleitung abgebildeten Banjo-Hals ist kein Bretboard installiert. Dieser Jig funktioniert gleich gut vor oder nach der Montage des Bretboards am Hals. Lesen Sie sich diese Schritte durch, bevor Sie beginnen, damit Sie genau verstehen, wo und wie Sie die Drill-Funktion durchführen sollen.

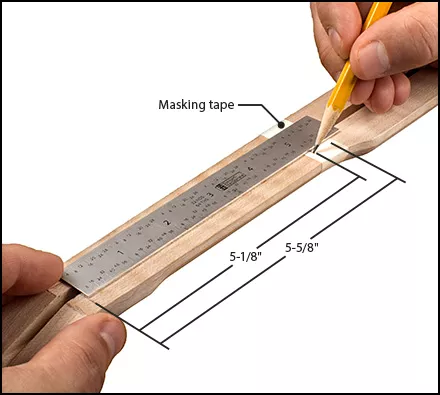

1. Markieren Sie zwei Punkte auf der Oberfläche des
Halses. Vom „Nullpunkt“ des Bretboards, an dem das Bretboard die Mutter berührt, eine Bleistiftlinie in einem Abstand von 5-1/8" (1,0 mm) von der Mutter zeichnen. Eine zweite Linie in einem Abstand von 5-5/8" (1,3 mm) zur Mutter anlegen.

Wickeln Sie das Abdeckband um den Hals, um eine direkte Markierung auf dem Holz zu vermeiden.

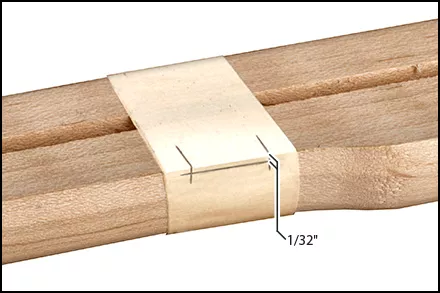

2. Übertragen Sie die beiden Punkte auf die Seite des
Halses. Verlängern Sie die Linie an jedem der beiden oben markierten Punkte nach unten auf die Seite des Halses. Markieren Sie an jedem Punkt 1/32" (0,79 mm) darunter, wo die Fingerplatte den Hals verbindet. Wenn kein Fingerboard installiert ist, wie in unseren Fotos, befinden sich Ihre Markierungen 1/32" unter der Halsoberfläche.

Zeichnen Sie zwischen diesen beiden Punkten eine Bleistiftlinie. Diese Richtlinie markiert die Oberseite des Lochs, das gebohrt werden soll.

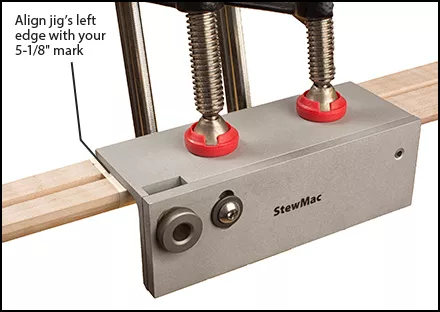

3. Spannen Sie die Spannvorrichtung an Ort
und Stelle. Richten Sie die Kante der Bohrvorrichtung mit Ihrer 5-1/8"-Markierung auf der Halsoberfläche aus. Befestigen Sie die Vorrichtung mit zwei Klemmen fest an ihrem Platz. Vermeiden Sie eine Beschädigung des Halses durch Verwendung von Holz oder anderem Schutzmaterial zwischen den Klemmen und der Rückseite des Halses.

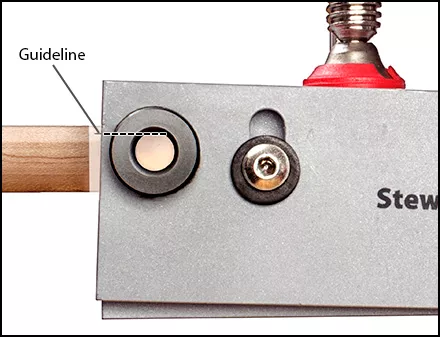

4. Richten Sie die
Bohrbüchse aus. Lösen Sie die Einstellschraube so, dass sich die Schwenkplatte dreht. Wenn Sie durch die Buchse schauen, richten Sie die Oberseite der Buchse mit der in Schritt 2 gezeichneten Richtlinie aus. Ziehen Sie den Überwurfbolzen fest an.

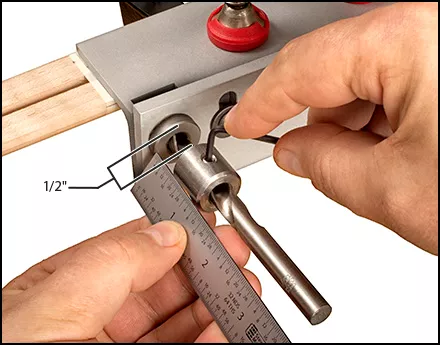

5. Die Bohrtiefe
einstellen Den Spiralbohrer in die Buchse einführen, bis die Spitze den Hals berührt. Den Tiefenanschlag am Spiralbohrer festziehen und einen Spalt von 1/2" (12,7 mm) zwischen dem Tiefenanschlag und der Buchse belassen. Dieser Spalt von 1/2" ist die Tiefe des zu bohrenden Lochs.

Den Bohrer in den Elektrobohrer einsetzen und in die Buchse einsetzen.

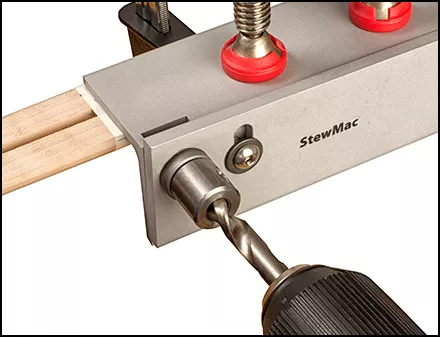

6. Bohren Sie das Stiftloch
. Um ein Loch mit sauberen Kanten zu bohren (kein Ausreißen), lassen Sie den Bohrer mit voller Geschwindigkeit drehen, bevor er das Holz berührt. Den Bohrer langsam hineindrücken, bis der Tiefenanschlag die Buchse berührt. Den Bohrer beim Herausziehen drehen.

Sie haben jetzt ein richtig angeordnetes Loch, das bereit ist, einen 5. Strangstift aufzunehmen.

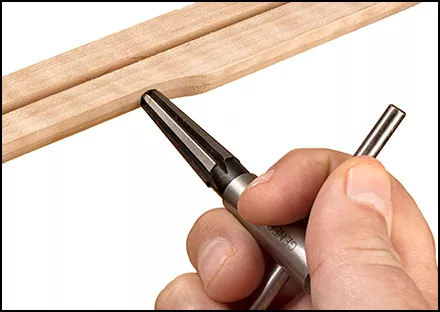

7. Für größere 5. Strangstifte
fräsen Die meisten Ausführungen der 5. Strang-Abstimmungsstifte werden in das Loch des 11/32"-Bohrers gedrückt. Wenn Ihr 5. Zapfen größer ist, schließen Sie das Loch mit einem konischen 5. Zapfenfräser ab, um einen festen Sitz zu gewährleisten.
