Halsstab-Kanal für flachen Hot-Rod-Halsstab
Fräsen eines Stangekanals für einen flachen Trussstab
Bei StewMac aktualisieren wir ständig unsere Tools und Hardware. Infolgedessen können sich die Spezifikationen eines Artikels ändern. Hier finden Sie die Installationsanleitung für die beiden Ausführungen des 2-Way-Drehkolbenstabs mit niedrigem Profil. Ebenfalls enthalten sind Anweisungen für die Version, die nicht in Produktion ist (#2556, #2557 und #2558)
Bitte sehen Sie sich das verstellbare Ende Ihrer Stange genau an, um sicherzustellen, dass Sie die richtige Installationsanleitung verwenden. Anweisungen für beide Modelle finden Sie auf dieser Seite.

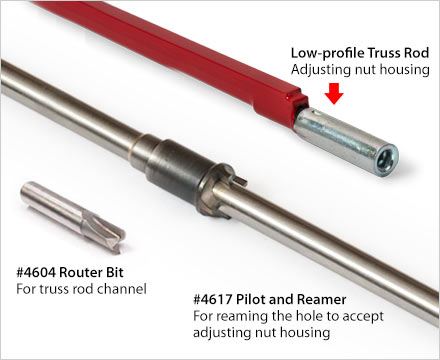

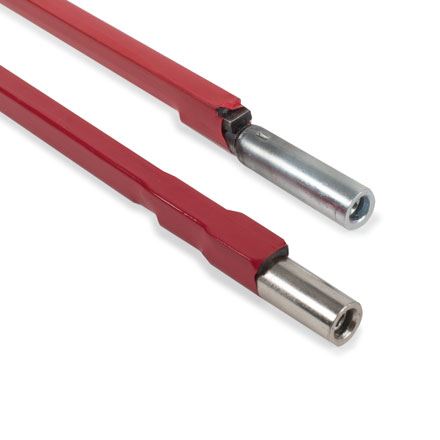

Die ersten Anweisungen gelten für die Modelle Nr. 2651 und Nr. 2652. Diese Modelle haben eine zusätzliche Lasche auf der Hälfte des Stellmuttergehäuses. Ordnen Sie Ihre Stange dem Bild unten zu. Scrollen Sie nach unten, um die Anweisungen für die Modelle Nr. 2650 und Nr. 2653 anzuzeigen

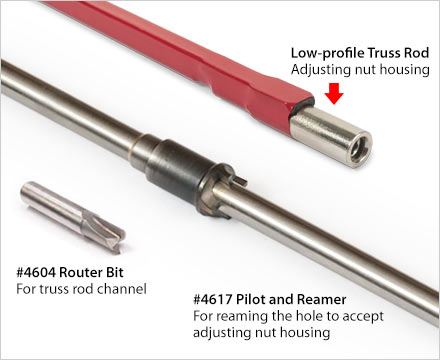

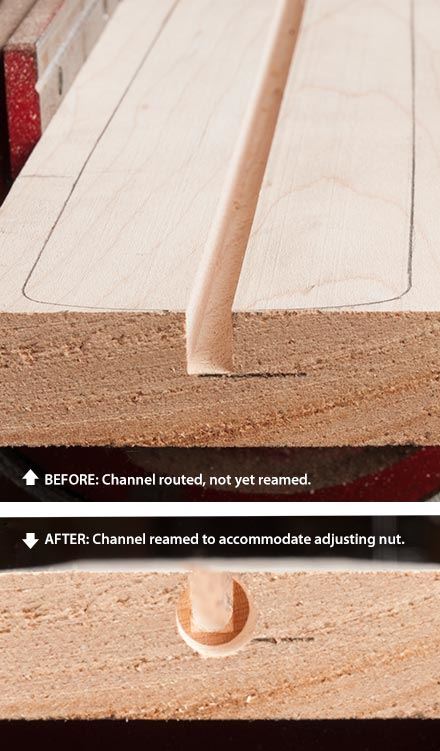

Unser Low Profile Truss Rod passt für einen gerouteten Kanal mit einer Breite von 1/4" x 3/8" Tiefe. Unser Router-Bit ist so konzipiert, dass es diesen Kanal umleitet. Nachdem der Kanal verlegt wurde, muss er so modifiziert werden, dass er das Metallgehäuse aufnimmt, das die Einstellmutter hält. Verwenden Sie den Pilotfräser für diese Änderung.

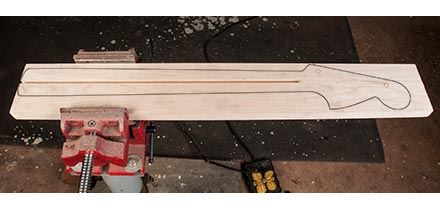

Um die Einstellmutter der Spannstange aufzunehmen, muss am Einstellende des Spannstangenkanals ein Loch aufgebohrt werden. Dieses Loch hat einen Durchmesser von 3/8" und eine Tiefe von 2-1/8". TIPP: Routen Sie den Strangstangenkanal, bevor Sie den Hals zuschneiden. Die Arbeit mit einem rechteckigen Halsrohling erleichtert das Einspannen der Arbeit in einen Schraubstock und das Einrichten eines Zauns zum Verlegen eines geraden Kanals.
Verwendung des vorgesteuerten Fräsers:

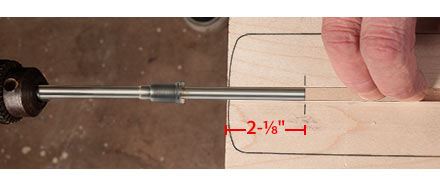

Nachdem der Bohrstangenkanal geführt wurde, die Tiefe des Lochs markieren, das gefräst werden soll, um der Länge des Stellmuttergehäuses (2-1/8") zu entsprechen. Schieben Sie den Führungsstab in den Kanal und drücken Sie ihn flach auf den Boden des Kanals. Wenn Sie ihn flach im unteren Bereich des Kanals halten, wird sichergestellt, dass das Loch richtig zentriert ist.

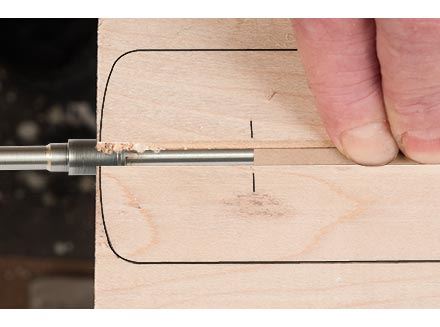

Verwenden Sie einen temporären Füllstreifen, um die Pilotplatte flach im Boden des Stangekanals zu halten. Langsam fräsen und den Bohrer im Bereich von 200-300 U/min laufen lassen. Achten Sie auf Ihre Bleistiftmarkierung, um zu erfahren, wann Sie mit dem Schneiden aufhören müssen.

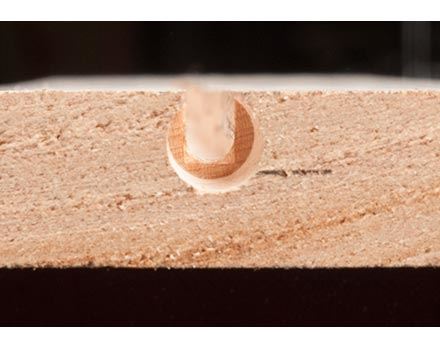

Das fertige Loch. Entfernen Sie alle Späne und Sägemehl vom Kanal.
Um das breitere Ende der Stange aufzunehmen, zwei Linien 1/16" auf beiden Seiten des 1/4"-Kanals bis zu Ihrer 2-1/8"-Markierung anordnen.
Mit einem Lineal und einem Utility-Messer entlang der Bleistiftlinien schneiden – so können Sie das Holz leicht mit einem Meißel zerkleinern, Späne vermeiden oder eingraben. Sie können auch einen Zaun einrichten und einen Router verwenden, um dieses Holz zu entfernen.

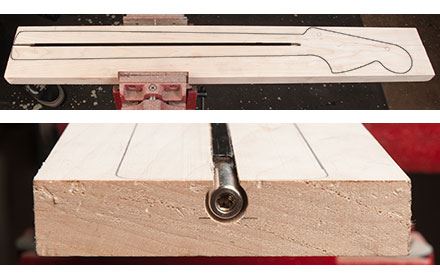

Die installierte Niederprofil-Drehstange.
Halsstab-Kanal für flachen Hot-Rod-Halsstab
Modelle Nr. 2650 und Nr. 2653. Bitte sehen Sie sich das verstellbare Ende Ihrer Stange genau an, um sicherzustellen, dass Sie die richtige Installationsanleitung verwenden. Diese Modelle haben keine zusätzliche Lasche an der Einstellmutter. Ordnen Sie Ihre Stange dem Bild unten zu.

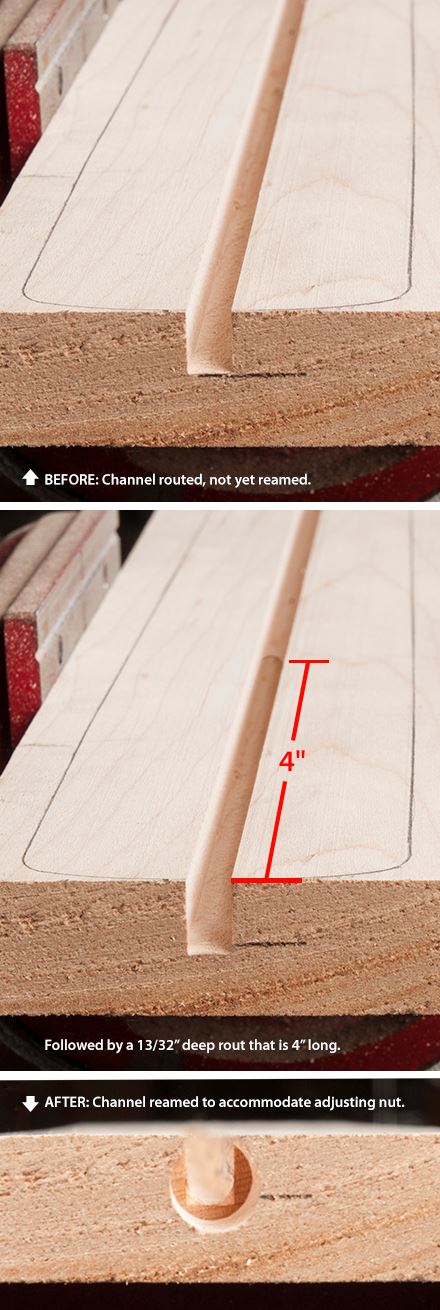

Unser flacher Trussstab passt in einen gerouteten Kanal mit einer Breite von 1/4" x 3/8" Tiefe, der die gesamte Länge des Trassenstabs verläuft. Auf den 3/8" tiefen Kanal folgt eine 13/32" tiefe Rout, die 4" lang vom Verstellende des Halses ist. Die 13/32" tiefe 4" lange Rout bietet zusätzlichen Abstand für das dickere Ende der Stange in der Nähe des Kragens hinter der Einstellmutter. Unser Router-Bit wurde entwickelt, um diesen Kanal zu routen. Nachdem der Kanal verlegt wurde, muss er so modifiziert werden, dass er das Metallgehäuse aufnimmt, das die Einstellmutter hält. Der Pilotfräser dient zur Durchführung dieser Änderung.
Um die Einstellmutter der Spannstange aufzunehmen, muss am Einstellende des Spannstangenkanals ein Loch aufgebohrt werden. Dieses Loch hat einen Durchmesser von 3/8" und eine Tiefe von 2". TIPP: Routen Sie den Strangstangenkanal, bevor Sie den Hals zuschneiden. Die Arbeit mit einem rechteckigen Halsrohling erleichtert das Einspannen der Arbeit in einen Schraubstock und das Einrichten eines Zauns zum Verlegen eines geraden Kanals.
Verwendung des vorgesteuerten Fräsers:

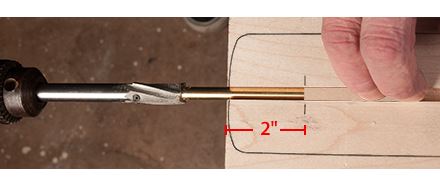

Nachdem der Bohrstangenkanal geführt wurde, die Tiefe des Lochs markieren, das gefräst werden soll, um der Länge des Stellmuttergehäuses (2") zu entsprechen. Den Führungsstab in den Kanal schieben und flach auf den Boden des Kanals drücken. Wenn Sie ihn flach im unteren Bereich des Kanals halten, wird sichergestellt, dass das Loch richtig zentriert ist.
Verwenden Sie einen temporären Füllstreifen, um die Pilotplatte flach im Boden des Stangekanals zu halten. Langsam fräsen und den Bohrer im Bereich von 200-300 U/min laufen lassen. Achten Sie auf Ihre Bleistiftmarkierung, um zu erfahren, wann Sie mit dem Schneiden aufhören müssen.

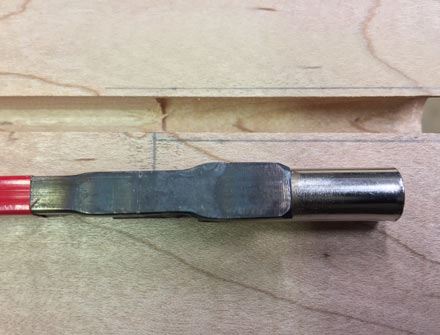

Das fertige Loch. Entfernen Sie alle Späne und Sägemehl vom Kanal.

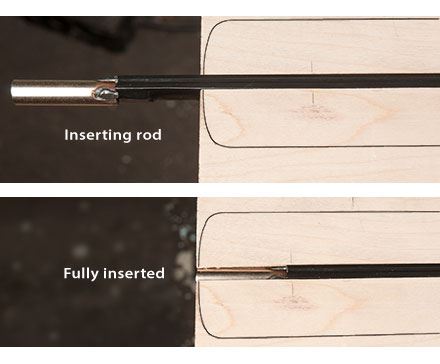

Schieben Sie die Stange in das Ende des Kanals. Die flache Seite der Stange zeigt nach oben zur Fingerplatte. Wenn der Stab fest sitzt, ihn vorsichtig mit einem Hammer einklopfen, um ihn in die Ausgangsposition zu setzen.
Die installierte Niederprofil-Drehstange.
Fräsen eines Stangekanals für einen flachen Trussstab

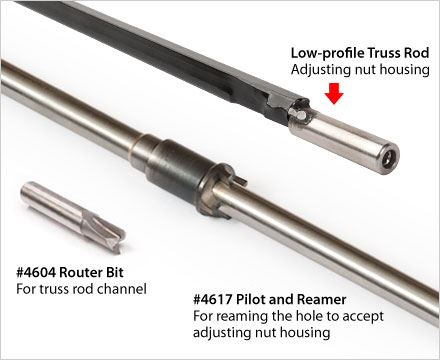

Modell #2556, #2557 und #2558. Diese Modelle sind nicht mehr in Produktion. Diese haben eine schwarze Umhüllung.
Unser Low Profile Truss Rod passt für einen gerouteten Kanal mit einer Breite von 1/4" x 3/8" Tiefe. Unser Router-Bit wurde entwickelt, um diesen Kanal zu routen. Nachdem der Kanal verlegt wurde, muss er modifiziert werden, um das Metallgehäuse aufzunehmen, das die Einstellmutter hält. Der Pilotfräser dient zur Durchführung dieser Änderung.
Um die Einstellmutter der Spannstange aufzunehmen, muss am Einstellende des Spannstangenkanals ein Loch aufgebohrt werden. Dieses Loch hat einen Durchmesser von 3/8" und eine Tiefe von 1-1/2". TIPP: Routen Sie den Kanal des Strangpressstabs, bevor Sie den Hals formen. Die Arbeit mit einem rechteckigen Halsrohling erleichtert das Einspannen der Arbeit in einen Schraubstock und das Einrichten eines Zauns zum Verlegen eines geraden Kanals.
Verwendung des vorgesteuerten Fräsers:
Nachdem der Bohrstangenkanal geführt wurde, die Tiefe des Lochs markieren, das gefräst werden soll, um der Länge des Einstellmuttergehäuses (1-1/2") zu entsprechen. Den Führungsstab in den Kanal schieben und flach auf den Boden des Kanals drücken. Wenn sie flach im unteren Teil des Kanals gehalten wird, wird sichergestellt, dass das Loch richtig zentriert ist.
Verwenden Sie einen temporären Füllstreifen, um die Pilotplatte flach in der Unterseite des Stangekanals zu halten. Langsam fräsen und den Bohrer im Bereich von 200-300 U/min laufen lassen. Achten Sie auf Ihre Bleistiftmarkierung, um zu erfahren, wann Sie mit dem Schneiden aufhören müssen.

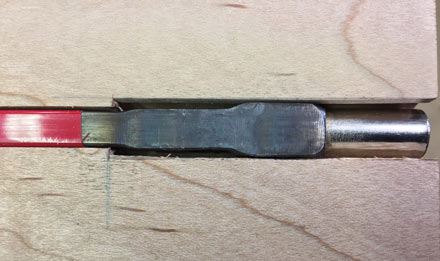

Das fertige Loch. Entfernen Sie alle Späne und Sägemehl vom Kanal.

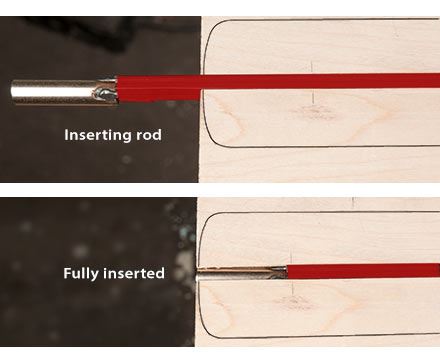

Schieben Sie die Stange in das Ende des Kanals. Die flache Seite der Stange zeigt nach oben zur Fingerplatte. Wenn der Stab fest sitzt, ihn vorsichtig mit einem Hammer einklopfen, um ihn in die Ausgangsposition zu setzen.
Die installierte Niederprofil-Drehstange.
