Fräsen eines Stangekanals für einen flachen Trussstab

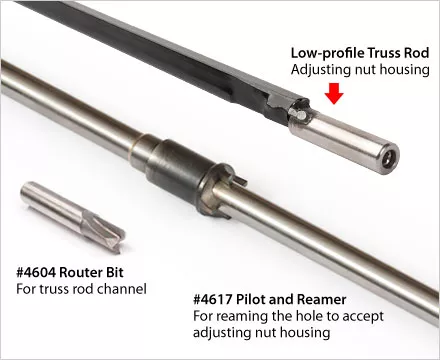

Unser Low Profile Truss Rod passt für einen gerouteten Kanal mit einer Breite von 1/4" x 3/8" Tiefe. Unser Router-Bit wurde entwickelt, um diesen Kanal zu routen. Nachdem der Kanal verlegt wurde, muss er so modifiziert werden, dass er das Metallgehäuse aufnimmt, das die Einstellmutter hält. Der Pilotfräser dient zur Durchführung dieser Änderung.

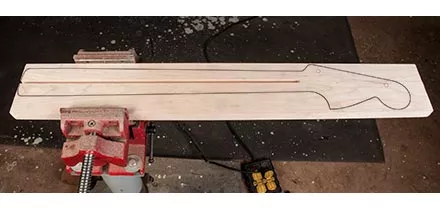

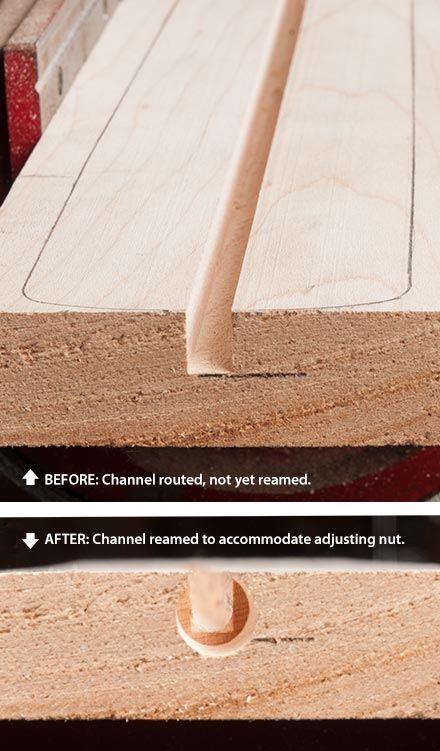

Um die Einstellmutter der Spannstange aufzunehmen, muss am Einstellende des Spannstangenkanals ein Loch aufgebohrt werden. Dieses Loch hat einen Durchmesser von 3/8" und eine Tiefe von 1-1/2". TIPP: Routen Sie den Kanal des Strangpressstabs, bevor Sie den Hals formen. Die Arbeit mit einem rechteckigen Halsrohling erleichtert das Einspannen der Arbeit in einen Schraubstock und das Einrichten eines Zauns zum Verlegen eines geraden Kanals.

Verwendung des vorgesteuerten Fräsers:

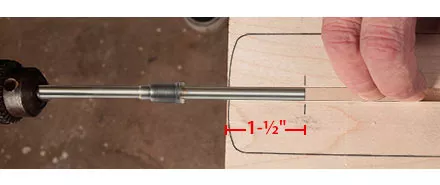

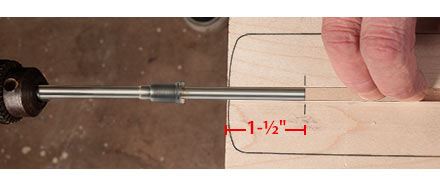

Nachdem der Bohrstangenkanal geführt wurde, die Tiefe des Lochs markieren, das gefräst werden soll, um der Länge des Stellmuttergehäuses (1-1/2") zu entsprechen. Den Führungsstab in den Kanal schieben und flach auf den Boden des Kanals drücken. Wenn Sie ihn flach im unteren Bereich des Kanals halten, wird sichergestellt, dass das Loch richtig zentriert ist.

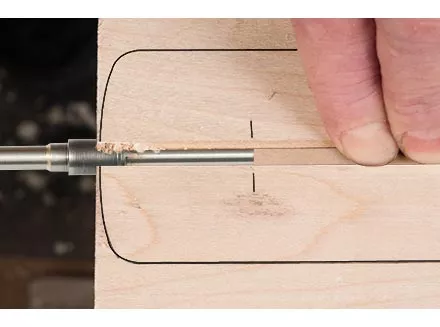

Verwenden Sie einen temporären Füllstreifen, um die Pilotplatte flach im Boden des Stangekanals zu halten. Langsam fräsen und den Bohrer im Bereich von 200-300 U/min laufen lassen. Achten Sie auf Ihre Bleistiftmarkierung, um zu erfahren, wann Sie mit dem Schneiden aufhören müssen.

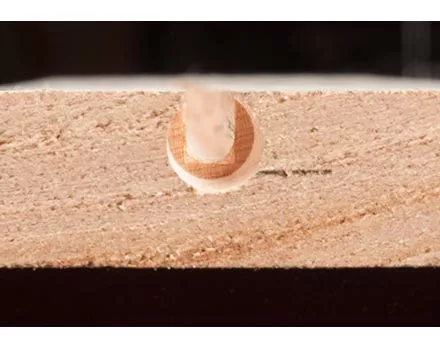

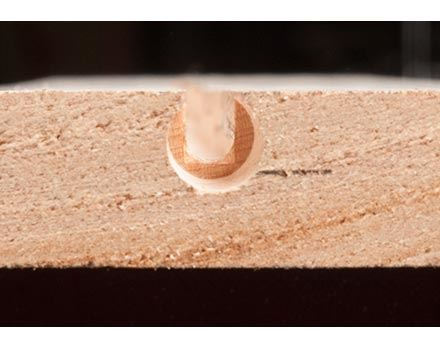

Das fertige Loch. Entfernen Sie alle Späne und Sägemehl vom Kanal.

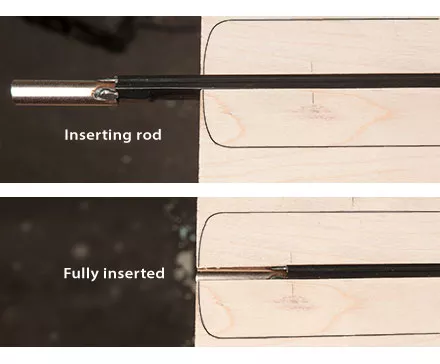

Schieben Sie die Stange in das Ende des Kanals. Die flache Seite der Stange zeigt nach oben zur Fingerplatte. Wenn der Stab fest sitzt, den Stab vorsichtig mit einem Hammer einklopfen, um ihn in die Ausgangsposition zu setzen.

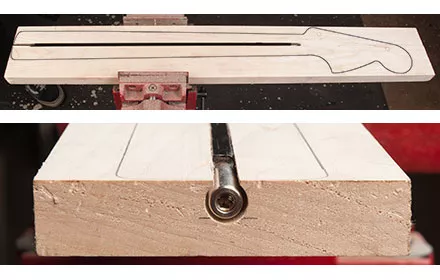

Die installierte Niederprofil-Drehstange.
