Premium-Verdrahtungssatz für Paul Reed Smith
Ein praktischer Satz von Teilen, die Sie zum Verdrahten einer PRS®-Gitarre benötigen, komplett mit einem einfach zu befolgenden Schaltplan.

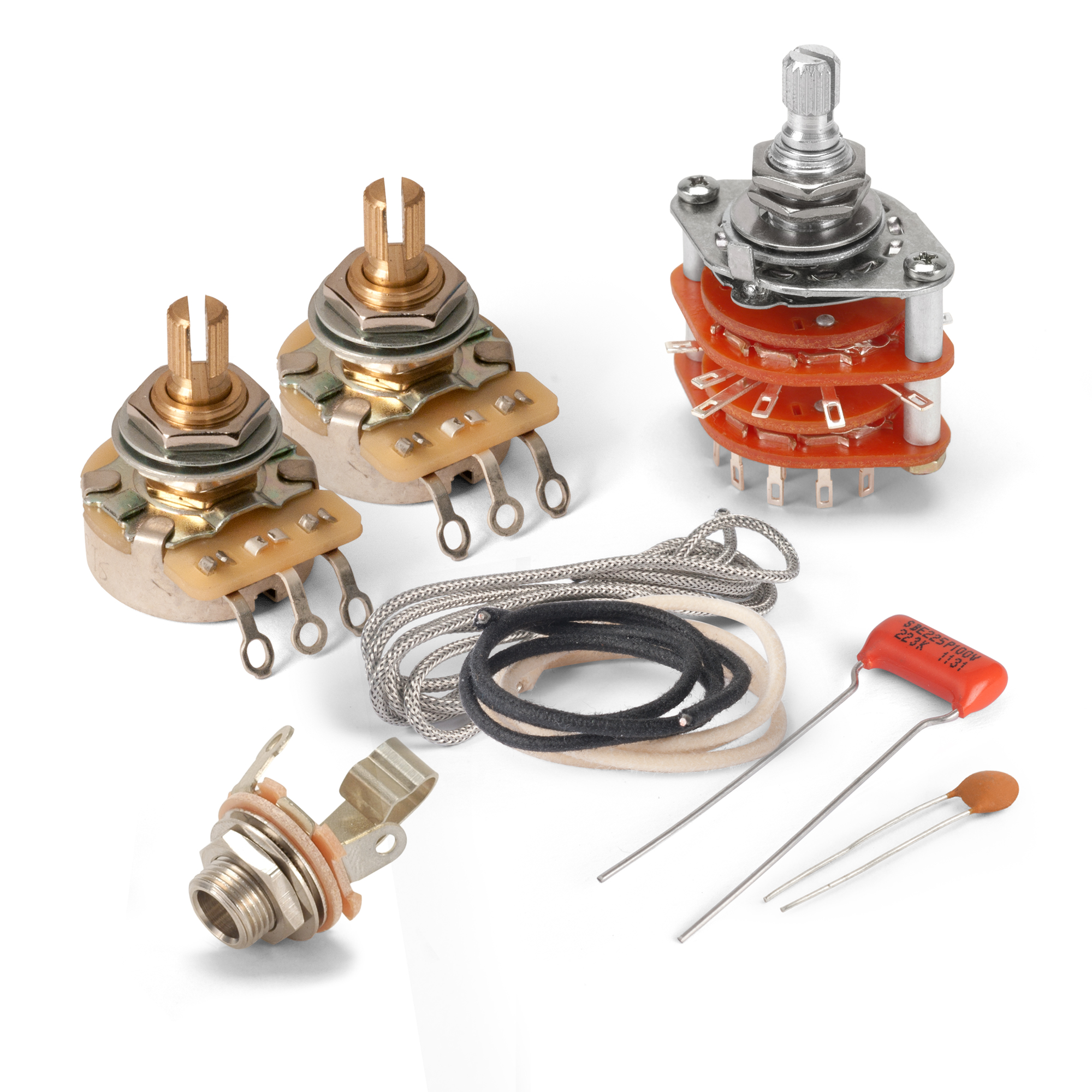

Dieses Premium-Kit Mit stoffüberzogenem push-back-Draht – dem richtigen Draht für Fender und Gitarrenschaltungen im Vintage-Stil. Die Töpfe in diesem Kit werden für eine längere Lebensdauer und eine glattere, genauere Reaktion auf die Marke CTS umgestellt.Kabelsatz für Paul Reed Smith enthält
- Ausgangsbuchse für Schaltanlagen
- 5,0-K CTS-Kontrolltöpfe (2)
- 0,022uF Orange Drop Kondensator
- 180pf Keramikkondensator
- Drehschalter mit 5 Positionen

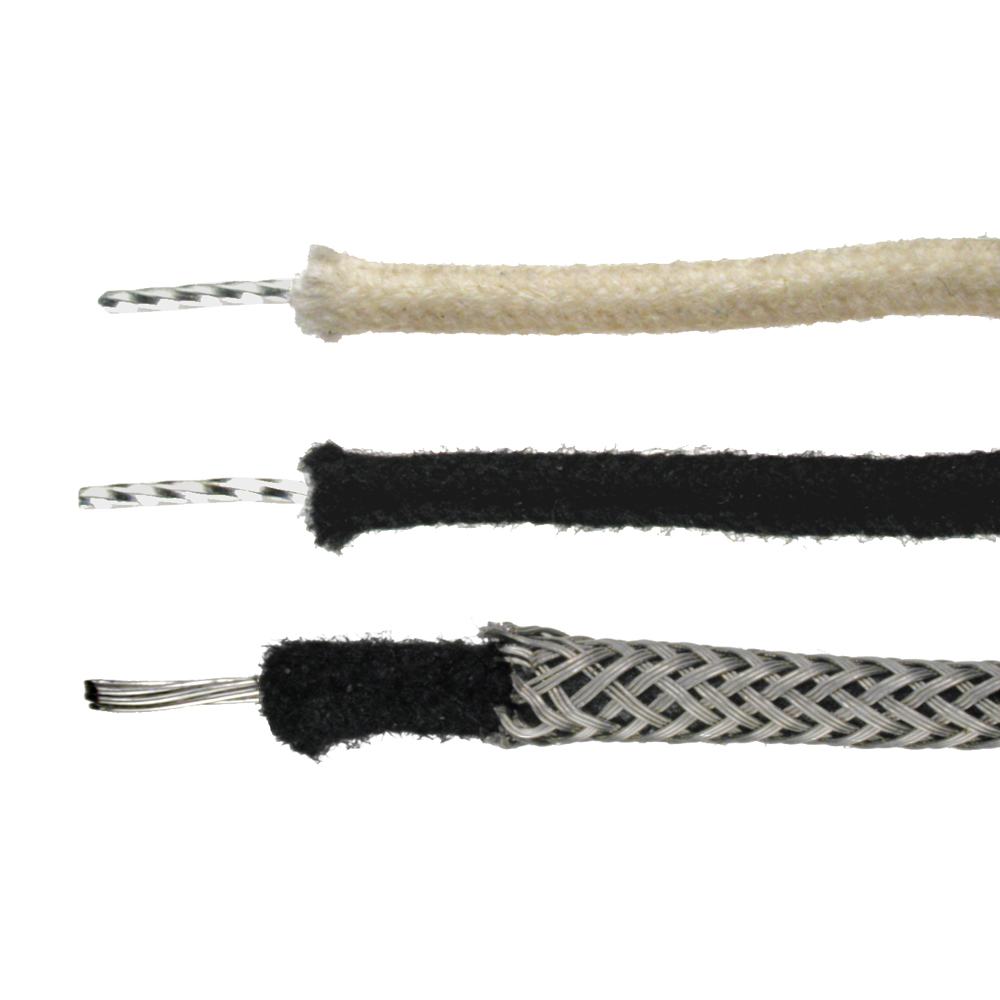

- Nicht abgeschirmte, stoffisolierte push-backSchaltleitung: 22 AWG, weiß, 12" lang
- Nicht abgeschirmte, stoffisolierte push-backSchaltleitung: 22 AWG, schwarz, 24" lang
- Geschirmte, geflochtene push-back-Schaltung: 22 AWG, 12" lang
- Verdrahtungsanleitung
Der Drehschalter hat eine grobgerändelte geteilte Welle und erfordert eine Montagehohlraumtiefe von 1-5/16" (33,34 mm) und eine Montagebohrung mit 3/8" (10 mm).
Stellen Sie sicher, dass Ihre Einstellknöpfe passen!
CTS-Töpfe haben eine feingerändelte 24-Spline-Splitwelle.
Spezifikationen des CTS-Kontrolltopfs
| Durchmesser der Welle | 0,235" (5,95 mm) geteilter Schaft, feine Rändelung |
|
| Gewinde | 3/8" x 32 | |
| Höhe des Gewindeteils | 3/8" | (9,52 mm) |
| Erforderlicher Durchmesser der Befestigungsbohrung | 3/8" | (9,52 mm) |
Paul Reed Smith® und PRS® sind Marken von Paul Reed Smith Guitars.
